自行车自发电骑行充电照明组件

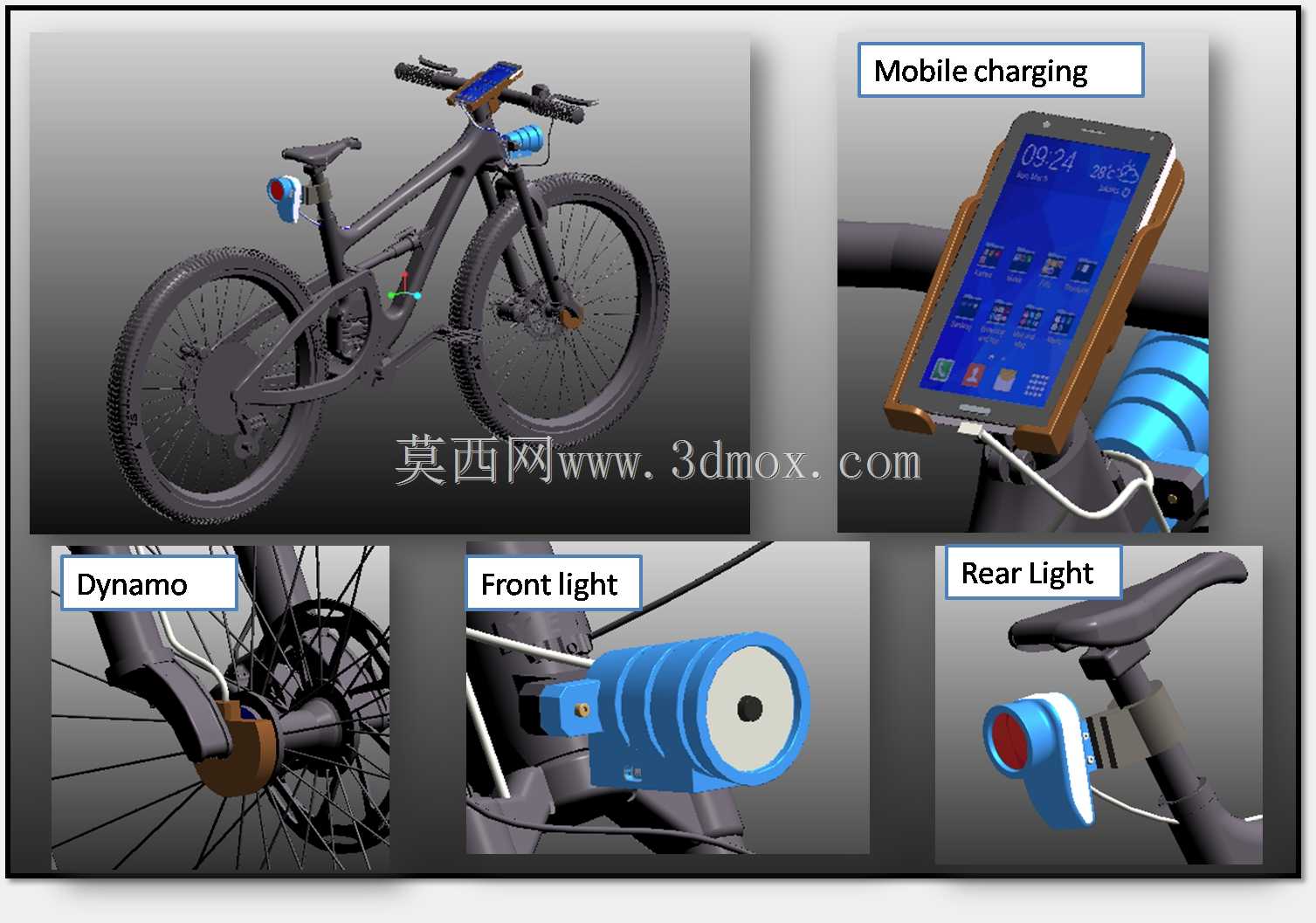

这套集成化组件针对户外长距离骑行的用电痛点设计，将摩擦发电、照明、移动设备充电功能整合为一套适配常规山地车、通勤自行车的加装部件，无需额外配置独立电池组，依靠车轮转动的动能转化为电能，满足骑行过程中的基础用电需求。从安装边界来看，发电模组采用花鼓侧装结构，适配常规快拆与实心轴自行车后轮，安装时无需改动原有轮组辐条排布，夹持结构可适配直径12-18mm的后下叉管材，固定后与辐条的安全间隙预留3mm以上，避免骑行颠簸过程中发生剐蹭磨损。前灯模组固定于车把横管位置，夹持环适配22.2-31.8mm直径的标准车把，灯头照射角度可在上下30度范围内调节，满足不同骑行场景下的路面照明需求，灯体外壳做了圆弧导角处理，突出车把的尺寸控制在80mm以内，避免停车或推行过程中发生磕碰。尾灯模组采用座杆夹持结构，适配25.4-34.9mm直径的常规座杆，发光面朝向正后方，可视角度覆盖左右各60度范围，满足道路骑行的后方警示要求。移动充电支架固定于车把中部位置，夹持结构可适配4.7-6.7英寸屏幕的常规智能手机，充电接口采用通用Micro USB与Type-C双接口配置，发电模组输出的电能经过稳压模块处理后，可输出稳定的5V直流电压，满足骑行过程中手机导航、骑行数据记录设备的持续供电需求。设计过程中充分考虑户外骑行的使用环境，所有外露接线均做了防拉扯、防水密封处理，模组外壳采用耐冲击的工程塑料材质，可应对日常骑行过程中的碎石飞溅、轻度雨淋场景。各部件之间的走线沿车架管材排布，通过扎带固定位预留结构，可让走线贴合车架轮廓，避免骑行过程中线缆晃动勾挂周边物体。发电模组的阻尼做了适配调校，正常骑行过程中不会产生明显的踩踏阻力感，在15km/h的常规骑行速度下，发电功率可满足前灯、尾灯全功率点亮同时为手机提供充电电流，低速骑行时也可优先保障照明模块的供电需求，提升夜间骑行的安全性。整套组件的模块化设计也支持单独拆分使用，用户可根据自身需求选择单独安装照明模块或者充电模块，各部件的连接接口做了统一规格设计，后续维护更换无需改动整体走线布局。
