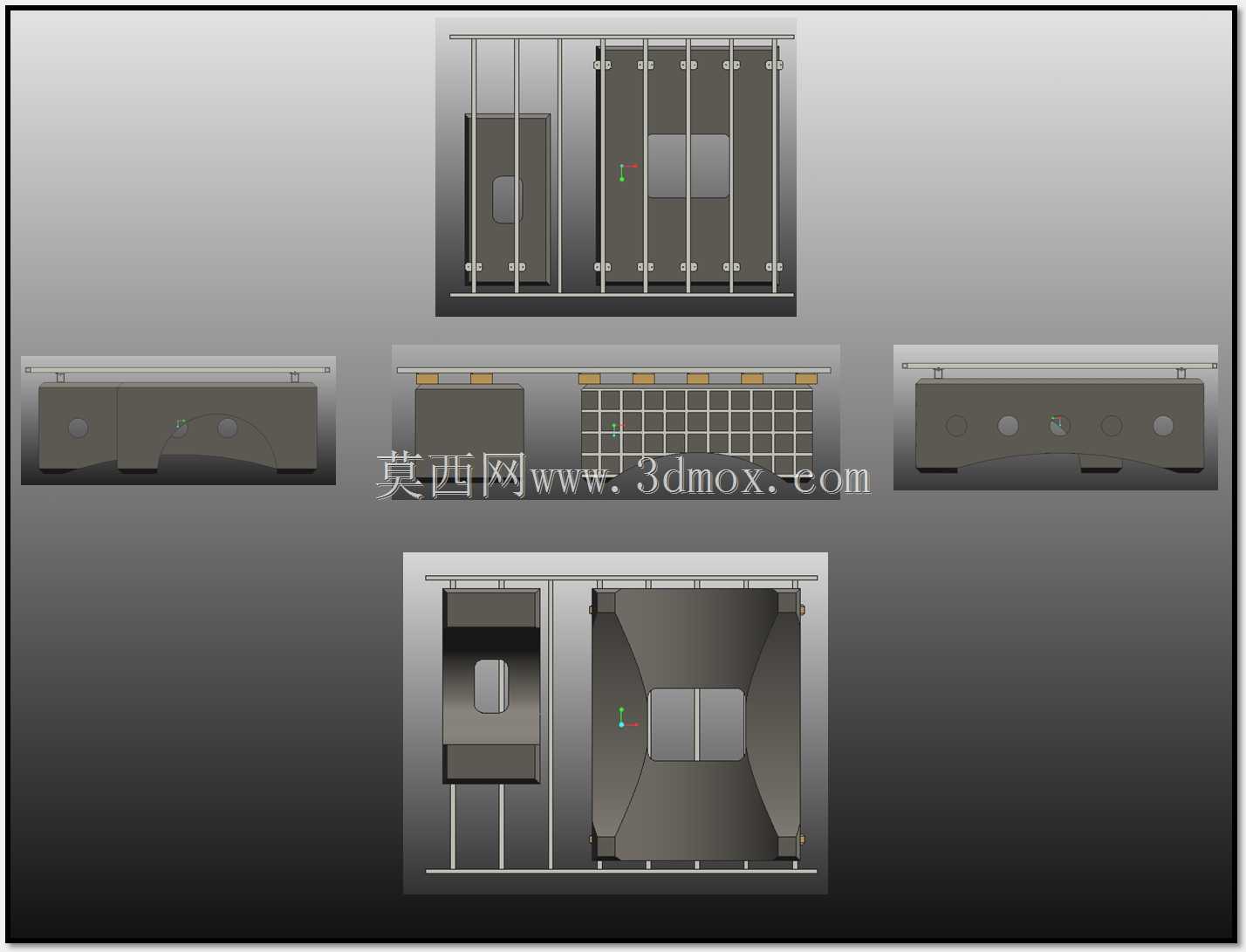

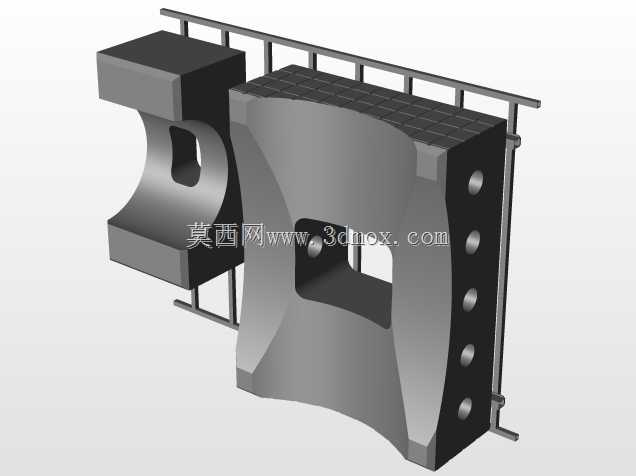

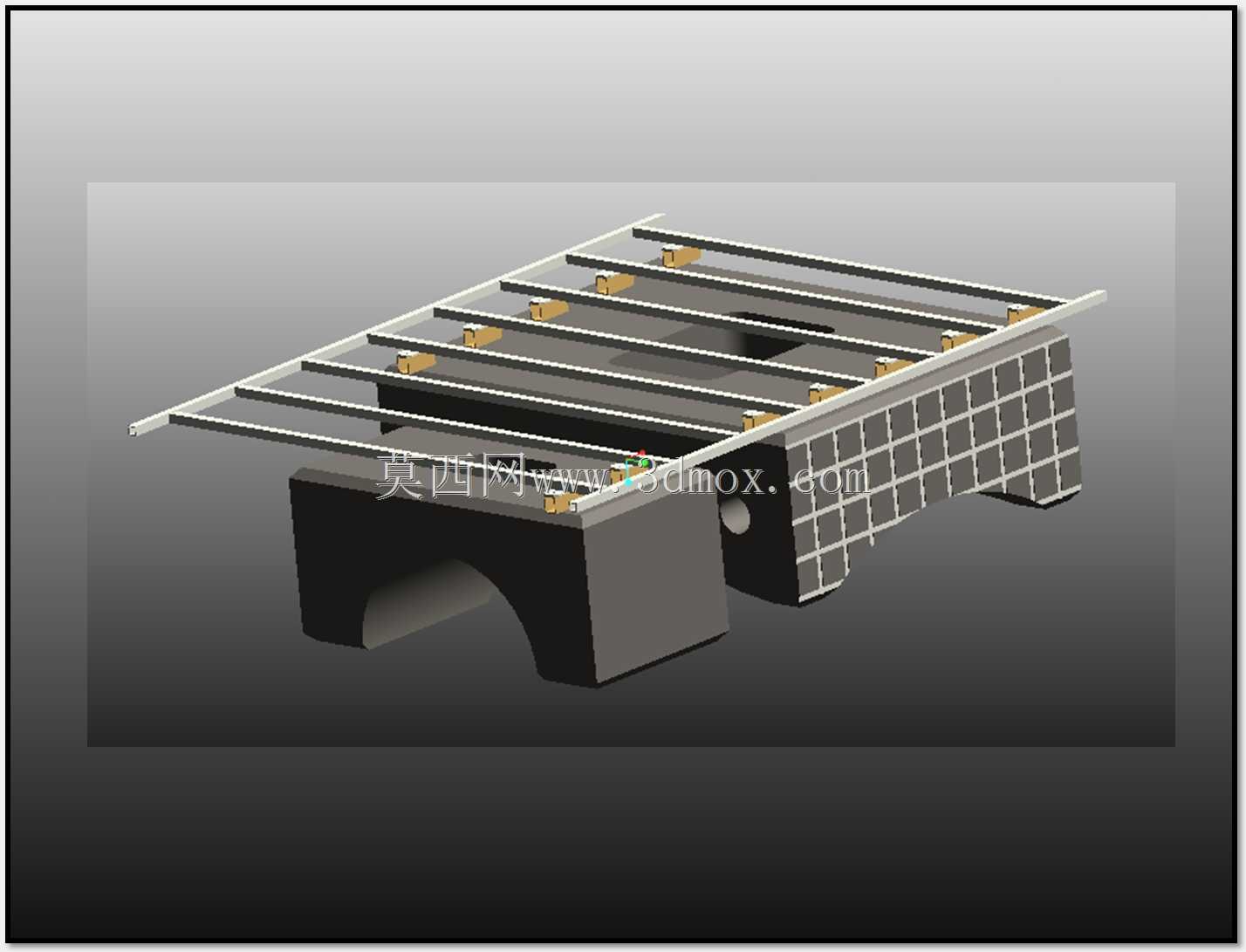

城轨车辆阿尔斯通底架承载结构

该底架结构作为城轨车辆车体下部的核心承载部件，主要应用于阿尔斯通制式的城市轨道交通车辆走行部上方，承担整节车体下部设备挂载、垂向载荷传递、纵向冲击缓冲的核心作用。在实际线路运营场景中，底架需要同时承受车体自重、乘客载荷、走行部传递的轨道振动冲击，以及车辆启停、制动过程中的纵向作用力，同时为车下牵引变流器、辅助电源、制动管路、线缆线槽等设备提供可靠的安装基准面。从结构设计思路来看，该构件采用箱型主承力结构搭配局部弧形过渡设计，主承载面预留多组规则排列的安装孔位，孔位间距严格匹配车下设备的安装接口尺寸，避免后期装配出现干涉问题；侧部的弧形曲面设计并非造型需求，而是为了避让转向架上部的运动边界，确保车辆通过小半径曲线时，底架与转向架相对运动过程中不会发生剐蹭，同时弧形过渡能够有效分散应力集中点，降低长期交变载荷下的结构疲劳风险。结构侧边设置的护栏式凸起结构，一方面作为车下线缆排布的走线限位结构，约束线缆在车辆运行振动下的窜动范围，避免线缆与其他部件摩擦破损，另一方面可作为底架检修时的临时着力点，方便运维人员开展车下作业。主承力块上开设的方形镂空结构，在保证整体结构强度满足EN12663轨道车辆车体强度标准的前提下，有效降低了构件自身重量，实现车体轻量化设计目标，镂空区域同时可作为制动管路、通风风道的穿越通道，优化车下设备的布局空间。从安装边界来看，该底架结构的上部连接面与车体底架地板横梁采用满焊连接，焊接坡口预留尺寸适配常用的气体保护焊接工艺，下部安装面与转向架中心销座的配合公差控制在合理范围内，保证载荷传递路径顺畅；整体结构的外形轮廓充分考虑了车辆限界要求，所有外凸部件均未超出车体下部的限界边界，确保车辆在隧道、站台等区段运行时不会发生侵限问题。结构表面的安装孔位均采用锪平处理，保证设备安装时的贴合度，避免因安装面不平整导致的设备固定螺栓受附加弯矩，提升长期运行的连接可靠性。
