山地车维修停放支撑支架结构设计

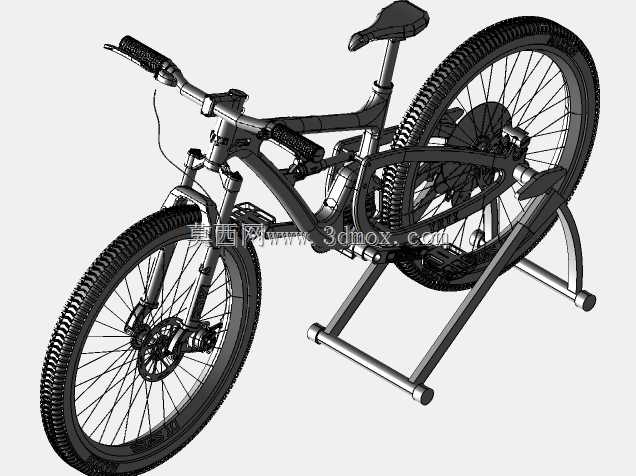

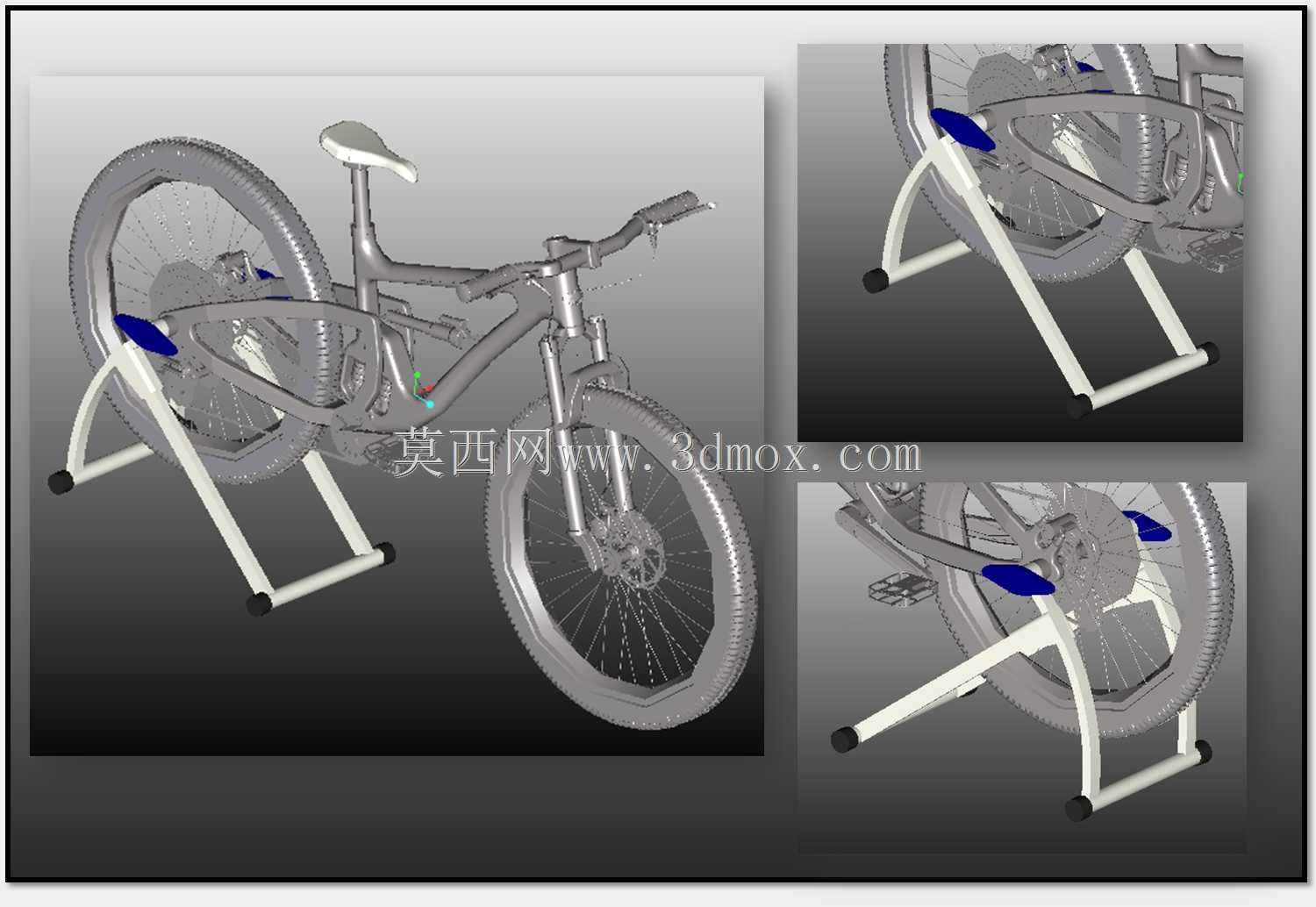

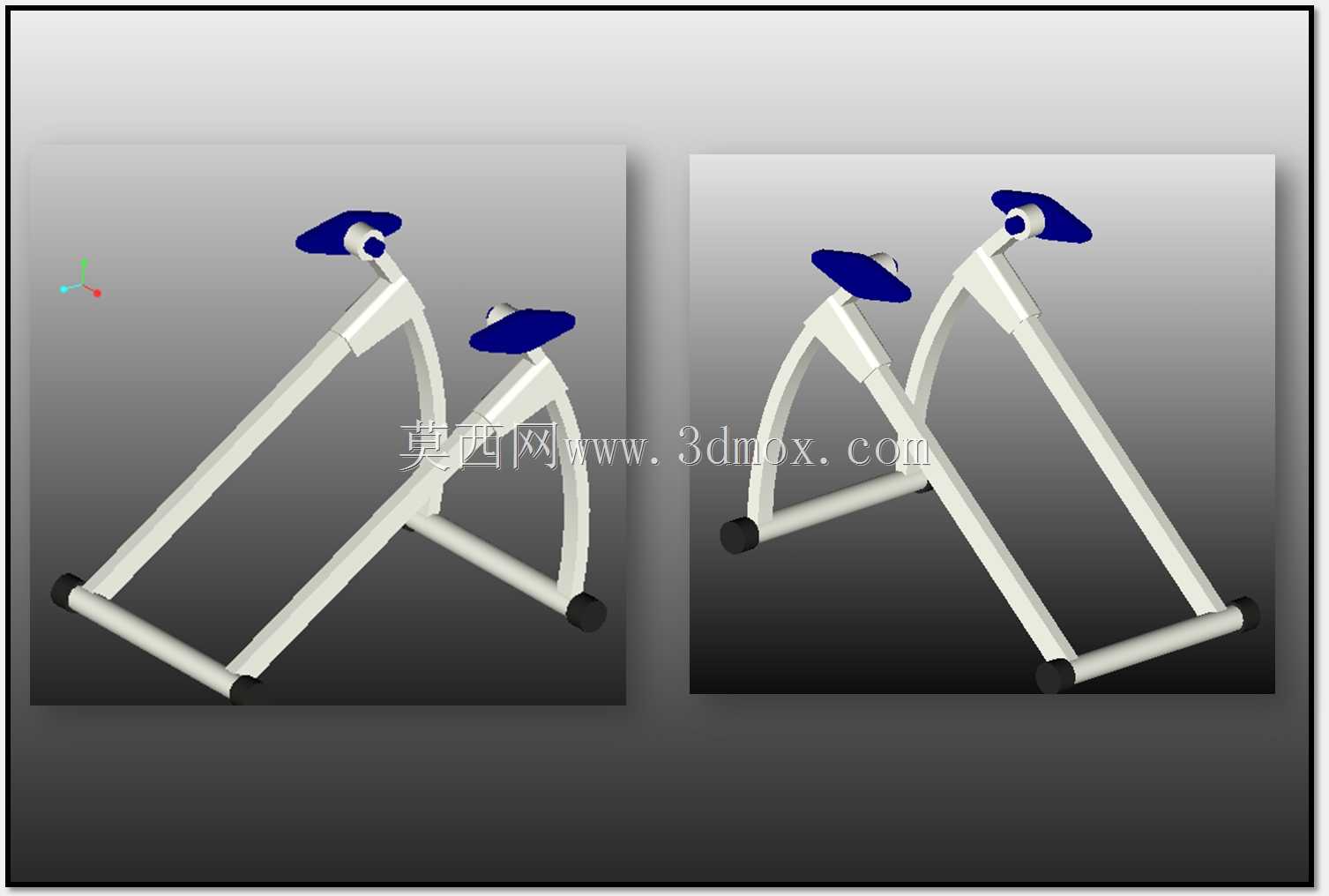

日常线下车店维保作业、家庭自行车收纳场景中，这类支撑支架是高频使用的配套构件，区别于单车自带的脚撑，独立式支架能提供更高的支撑稳定性，尤其适配带后减震结构的软尾山地车——这类车型自重偏大，自带小脚撑在地面不平整的场景下极易侧翻，刮伤车架漆面或损伤变速、碟刹组件。从结构设计逻辑来看，这款支架采用双侧斜撑加底部横向连接杆的框架构型，支撑腿与地面接触端套有防滑橡胶套，避免硬质金属直接接触地砖、环氧地坪造成地面划伤，同时增大接触摩擦力，防止车辆停放时出现滑移。支撑臂与自行车后下叉接触的位置做了圆弧过渡包覆设计，不会直接挤压车架管材表面的涂装层，适配管径范围覆盖常规山地车、公路车的后下叉尺寸，无需额外加装转接垫块即可完成固定。安装使用时无需对自行车本体做任何改装，只需要将支架的支撑卡口对准后下叉位置卡入，调整支架开合角度让整车重心落在支架支撑三角形的中心区域即可，单人操作十秒内就能完成车辆的固定，固定后车辆可以保持直立状态，无论是做传动系统清洁、碟刹来令片更换、轮组拆装调试，还是长期居家直立收纳节省空间，都能满足使用需求。支架的整体外形尺寸经过适配优化，收拢后可以放入自行车尾包或者背包侧袋，不会占用过多携带空间，展开后的支撑跨距经过反复校核，即使是29寸轮径的大尺寸山地车停放后，侧向轻推也不会出现倾覆，支撑腿的管材壁厚满足承重要求，常规铝合金车架、碳纤维车架的整车重量都在其承重范围内，不会出现支架变形弯折的问题。在三维建模过程中，支架的各个转动铰接位置都预留了标准件安装间隙，后续实物打样时可以直接选用标准销轴、扭簧完成铰接结构装配，不需要二次加工修改铰接位尺寸，支撑腿的弯折角度经过运动仿真验证，展开和收拢过程中不会与自行车的后拨链器、碟刹夹器产生运动干涉，适配市面上绝大多数常规硬尾、软尾山地车型，也可用于平把公路车、城市通勤车的停放支撑。
