复古指针式骑行码表结构三维设计

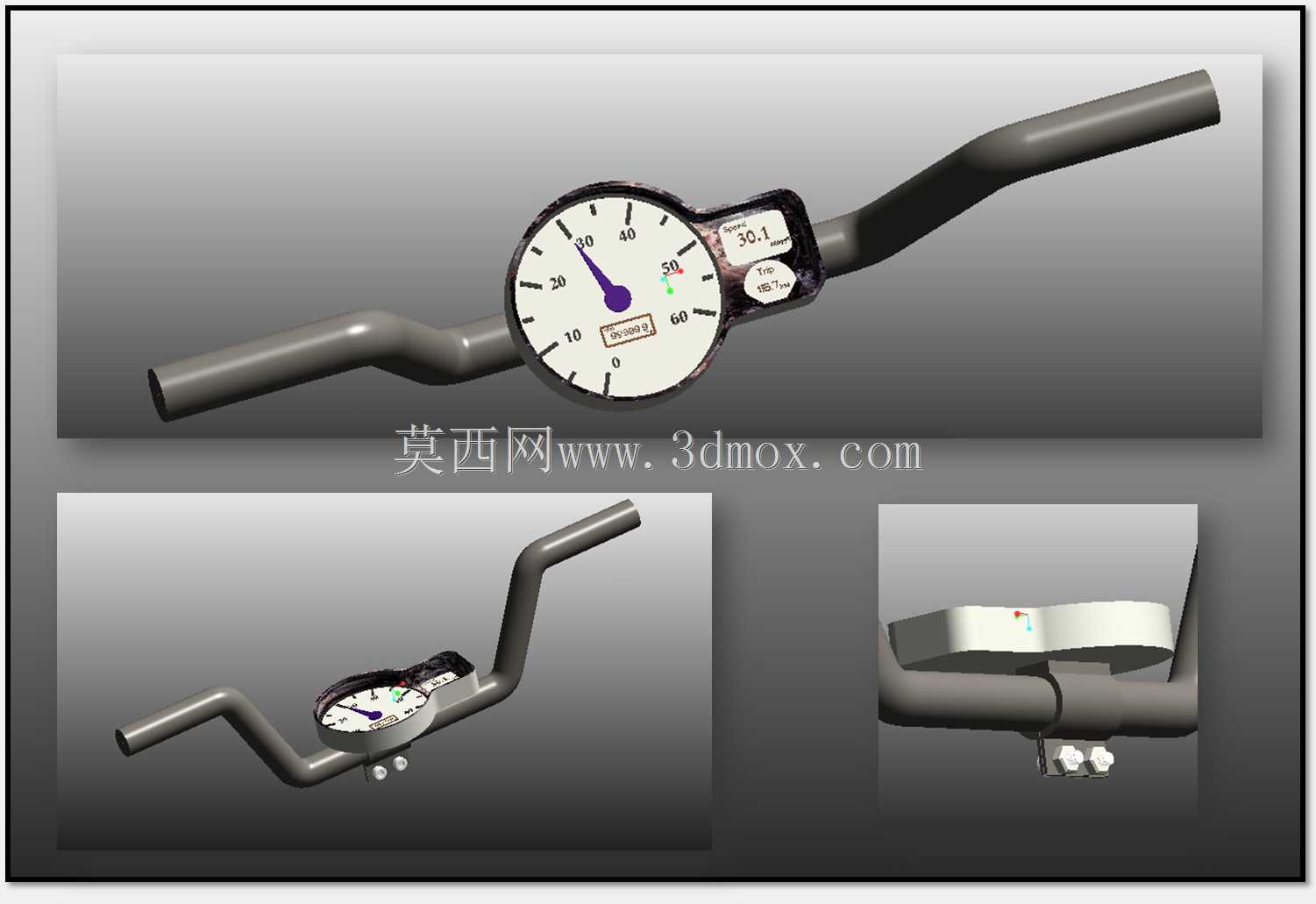

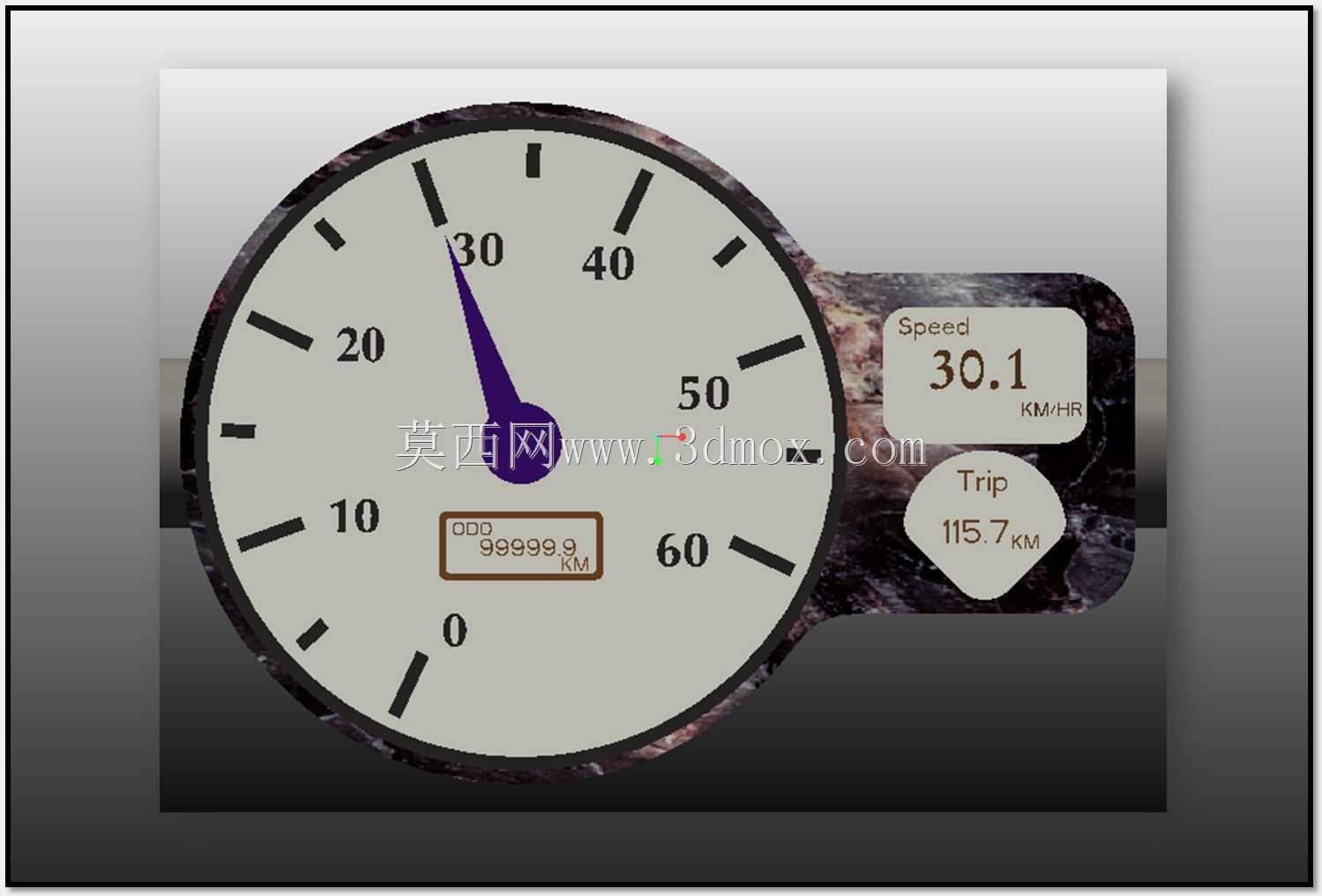

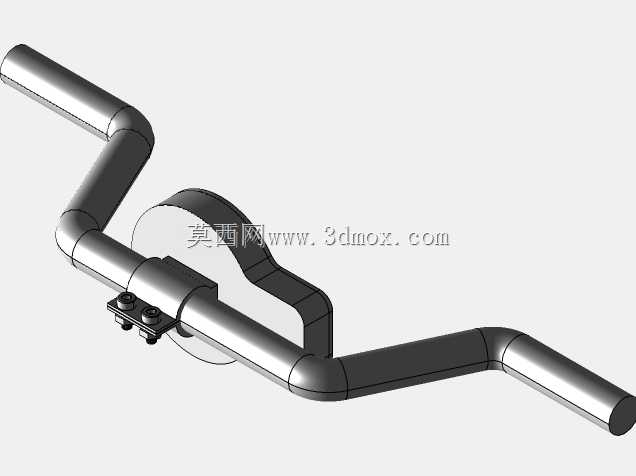

这款指针式骑行码表的三维结构设计，首先要匹配通勤自行车、复古改装自行车的车把安装场景，日常骑行过程中，骑行者不需要低头过度调整视线，就能快速读取实时骑行速度、单次骑行里程、累计总里程三类核心数据，相比纯电子数显码表，指针式的显示逻辑更符合人眼快速识别的习惯，强光下不会出现数显屏幕反光看不清数值的问题，弱光环境下搭配表盘的高对比度刻度，也能快速确认当前骑行速度，避免骑行过程中视线长时间离开路面带来的安全隐患。设计阶段首先确定了圆形主表盘加侧置数显副区的整体布局，主表盘负责实时速度的指针指示，刻度区间覆盖0到60km/h的日常骑行速度范围，刻度采用粗短条与长条间隔排布的方式，每10km/h设置大刻度标识，每5km/h设置中刻度，每1km/h对应细刻度，指针采用配重平衡设计，骑行过程中遇到路面颠簸时，指针不会出现大幅晃动跳数的问题，保证读数稳定。主表盘下方的小窗口设置累计总里程计数机构，采用机械式滚轮计数结构，最大累计里程支持到六位数，满足自行车全生命周期的里程记录需求，侧置的两个副显示区，上方为实时速度的数字补充显示，下方为单次骑行里程显示，支持骑行前手动清零，方便骑行者记录单次出行的距离。安装边界的设计上，整体壳体采用贴合车把圆管的弧形安装基面，适配市面常见的22.2mm、25.4mm直径的自行车车把，安装后突出车把的厚度控制在合理范围，不会在骑行过程中磕碰骑行者的膝盖或者手部，壳体边缘做圆弧过渡处理，没有尖锐棱角，避免意外剐蹭造成的损伤。内部结构设计上，速度采集的传动机构预留了与轮组感应部件的连接接口，计数机构的齿轮组采用小模数塑料齿轮设计，兼顾传动顺滑度与轻量化需求，整体壳体的密封结构做了错位挡边设计，日常雨天骑行时可以阻挡雨水溅入内部机构，避免齿轮锈蚀或者计数卡滞。表盘的配色采用低饱和度的浅灰底色搭配黑色刻度、深紫色指针，视觉上不刺眼，长时间观察也不会产生视觉疲劳，侧置副区采用深色底色搭配浅色数字，和主表盘形成清晰的视觉分区，骑行者可以快速区分不同类别的数据，不会出现读数混淆的问题。
