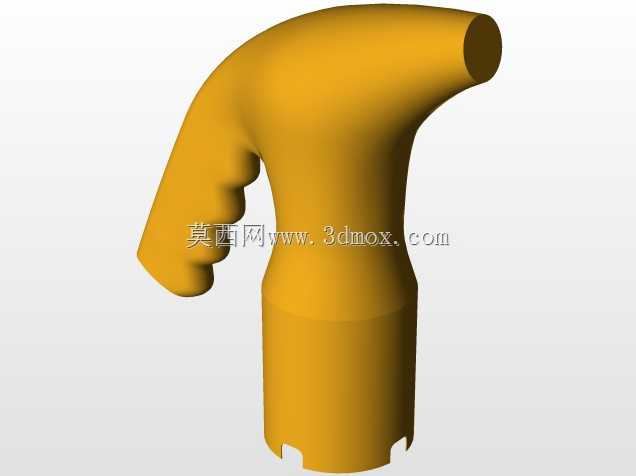

带握持手柄弯管式导流喷嘴结构

这款带握持手柄的弯管式导流结构，主要应用在手持流体作业场景中，常见于小型气动吹尘设备、低压液体加注装置、手持式喷吹清理工位，适配车间工位清理、小型容器加注、边角缝隙吹扫这类需要人工持握精准控制流向的作业环节。结构下部为标准插接式安装段，外壁做了阶梯式限位结构，底部预留三个对称的卡接缺口，安装时可直接套入对应外径的管路接头，旋转卡入接头的定位凸点即可完成固定，不需要额外紧固件，安装后轴向限位可靠，常规0.6MPa以内的流体压力下不会出现脱开问题，安装段的外径公差控制在h7级别，和常规PU管、硬质PVC接头的适配性较好，不需要额外做密封处理即可满足低压工况的密封要求。中部的握持区域做了符合人体工学的指槽凹陷，三个连续的弧形凹陷刚好对应食指、中指、无名指的握持弧度，持握时手掌可以完全贴合结构外壁，长时间作业不会出现局部硌手的问题，手柄区域的壁厚比流道区域厚1.5mm，避免持握施力时出现结构开裂，同时外壁做了哑光磨砂质感的面处理，沾附少量油污或水渍时也不会打滑。上部的弯管段做了110度左右的弧形转向，出口端为平直圆柱段，流体经过弯管时的流道做了顺滑过渡，没有直角拐点，可大幅降低流体经过时的压损，出口端的内径比入口段收窄15%，流体流出时可获得更高的流速，满足吹扫或精准加注的需求，弯管的转向角度经过反复校核，持握时出口方向刚好对准操作人员视线的前下方，不需要刻意调整手腕角度即可对准作业位置，降低长时间操作的疲劳感。整个流道内壁做了等壁厚设计，壁厚均匀控制在2.5mm，不管是采用塑料注塑成型还是金属压铸成型，都不会出现壁厚不均导致的缩痕、气孔缺陷，成型后不需要做大量的后处理即可满足使用要求，结构外部没有尖锐棱角，所有转角处都做了R2以上的圆角过渡，日常使用时不会划伤操作人员，也不容易因为磕碰出现应力开裂。在实际选型适配时，下部安装段的总长度为42mm，卡接缺口的深度为3mm，适配接头的定位凸点高度不超过2.5mm即可保证卡接到位，整个结构的总高度为135mm，横向伸出长度为82mm，在狭小工位作业时不会和周边设备产生干涉，出口端的端面做了平切处理，可根据需求额外加装延长管或者扁形喷嘴头，拓展不同的作业场景，比如加装扁头后可用于窄缝的吹尘作业，加装延长管后可深入深孔内部进行清理或加注。
