L型弯板轴对称结构应力仿真分析

　　在承压管路支撑、设备转角连接、机架弯角补强这类工程场景中，L型截面的弯板构件是极为常见的受力结构，这类构件往往沿对称面呈现完全一致的几何与载荷特征，若直接对整板开展力学计算，会成倍占用计算资源，拉长仿真迭代周期，而利用轴对称特性开展简化分析，是结构工程师处理这类对称构件的常规工程手段。从实际工况来看，这类弯板多作为转角处的传力构件，一端通常与设备基座做刚性固定，另一端承受管路重量、设备振动传递的载荷或是外部冲击荷载，受力过程中弯角位置是应力集中的核心区域，也是结构失效的高发位置，设计阶段需要精准掌握该区域的应力分布与整体变形趋势，才能在保证结构强度的前提下优化板材厚度，避免材料冗余或是强度不足的问题。本次分析的弯板构件，

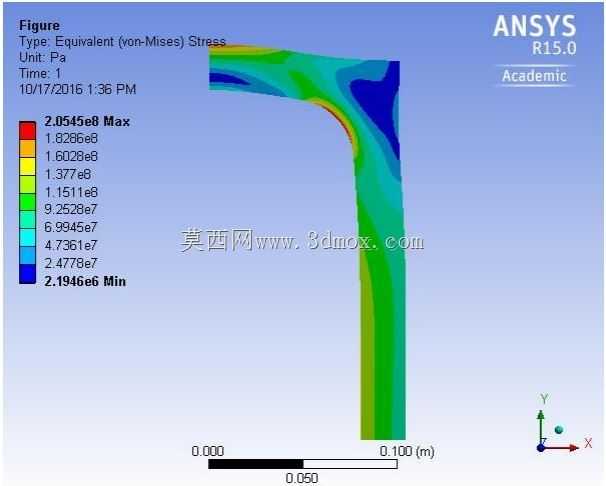

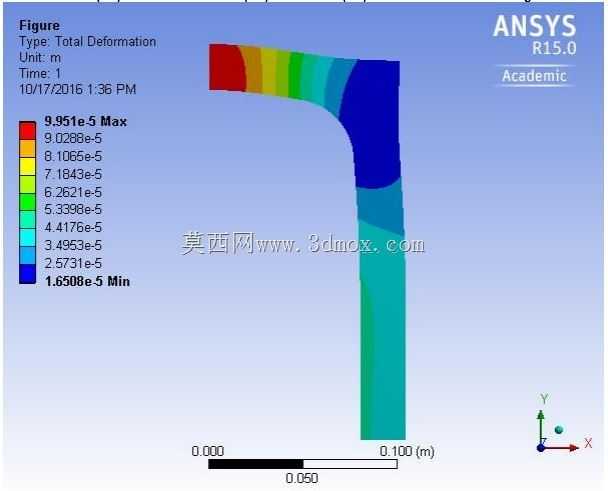

　　几何上沿厚度方向的对称面完全对称，载荷与约束也沿该对称面对称分布，因此建模时仅需取对称半侧的几何模型即可，无需构建完整的整板结构，在对称边界上施加对称约束，还原整板的受力约束状态，就能得到与整板分析完全一致的计算结果。从尺寸边界来看，该弯板的直段长度控制在100mm量级，属于小型设备配套的连接支撑构件，安装时需要匹配转角处的安装孔位，预留足够的螺栓连接空间，避免与相邻的管路、线缆或是其他结构件产生干涉。从仿真得到的变形云图可以看出，弯板的自由端变形量最大，沿固定端方向变形量逐步递减，弯角过渡区域的变形梯度变化明显，应力值在弯角内侧达到峰值，这一结果与工程实际中的失效位置完全吻合，设计时可以针对该区域做圆角过渡优化，分散集中应力，

　　也可以根据应力分布结果调整板材的厚度分布，在低应力区域适当减薄，高应力区域做局部补强，在控制构件整体重量的同时满足强度要求。这类轴对称简化分析的思路，不仅适用于这类L型弯板，所有具备对称几何、对称载荷、对称约束的板类、轴类构件都可以采用同类方法，在保证计算精度的前提下大幅降低计算量，缩短结构设计的迭代周期，尤其是在多方案对比阶段，简化模型可以快速完成不同参数下的力学性能验证，帮助工程师快速锁定最优的结构参数，避免在不必要的全模型计算上浪费时间。实际工程应用中，这类弯板的材质多选用普通碳素结构钢，加工时采用折弯工艺成型，弯角处的折弯半径需要结合仿真得到的应力集中系数确定，避免折弯半径过小导致加工过程中出现微裂纹，或是服役过程中在交变载荷下产生疲劳开裂，安装时需要保证固定端的连接刚度，避免因约束不足导致实际变形量超出仿真计算的预期，影响构件的使用寿命。
