交错轴传动螺旋锥斜齿轮组结构设计

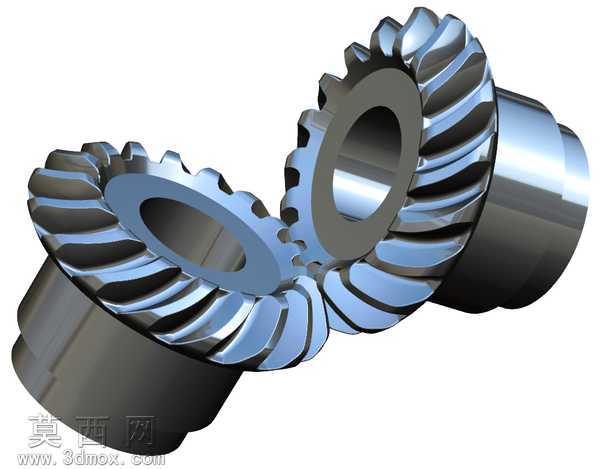

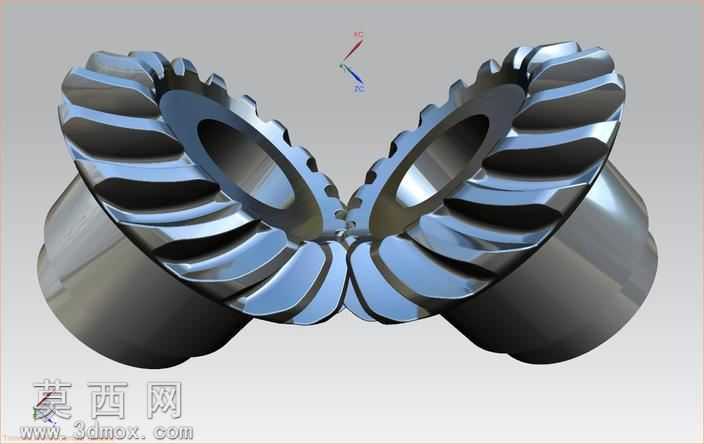

本螺旋锥斜齿轮组采用三维参数化建模方式完成整体设计，建模过程中严格遵循螺旋锥齿轮的齿形生成原理，先通过齿廓曲线方程构建基准齿形，再沿螺旋锥面的导程路径完成齿槽的扫掠切除，保证两个配对齿轮的齿面螺旋角、模数、压力角参数完全匹配，确保啮合过程中齿面接触轨迹连续均匀，避免出现传动卡滞、偏载等问题。建模阶段对齿轮的轮毂安装位、轴孔配合面做了精准的尺寸约束，轴孔公差按照过渡配合的装配要求设定，轮毂端面与齿圈基准面的垂直度公差控制在合理范围内，保证后续装配时齿轮与传动轴的同轴度符合传动精度要求。渲染阶段采用金属材质表现齿轮的加工质感，齿面部分赋予高反光的淬硬钢材质，模拟经过渗碳淬火处理后的齿面金属光泽，轮毂部分赋予稍暗的结构钢材质，区分不同加工区域的视觉效果，通过环境光遮蔽效果突出齿根、齿槽的结构细节，让齿轮的螺旋齿向、啮合间隙等结构特征清晰呈现。结构设计上，该齿轮组用于实现交错轴之间的旋转运动与转矩传递，相比直齿锥齿轮，螺旋齿的设计让轮齿啮合过程从齿端局部接触逐步过渡到全齿面接触，啮合重合度更高，传动过程更平稳，能有效降低传动噪音与冲击载荷，提升大转矩传递场景下的部件使用寿命。设计过程中重点校核了轮齿的弯曲强度与接触强度，对齿根圆角做了优化处理，避免应力集中导致的轮齿断裂问题，同时调整了齿面的接触斑点位置，让载荷均匀分布在齿面中部，减少齿端磨损。整体模型完整还原了螺旋锥斜齿轮组的装配关系，两个齿轮的安装距、轴交角参数完全符合传动设计规范，可直接用于传动机构的虚拟装配验证、运动仿真分析，直观展示交错轴齿轮传动的工作原理，也可为同类型齿轮组的参数化设计、结构优化提供参考依据，帮助设计人员快速理解螺旋锥齿轮的啮合特性与结构特点，缩短同类传动部件的开发周期。
