数控机床第四轴直驱直流电机结构

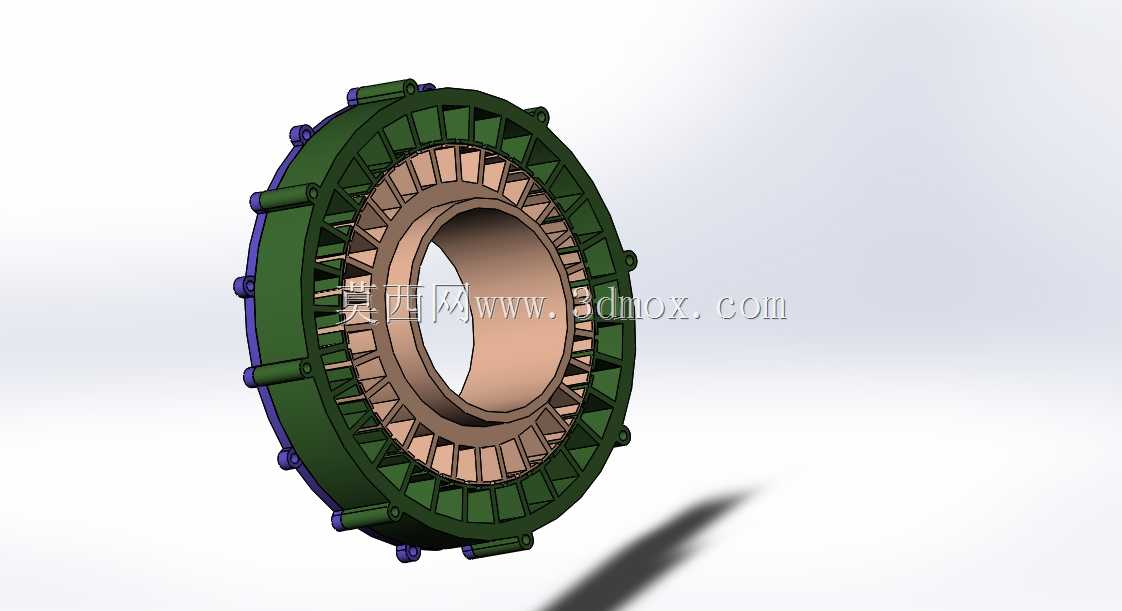

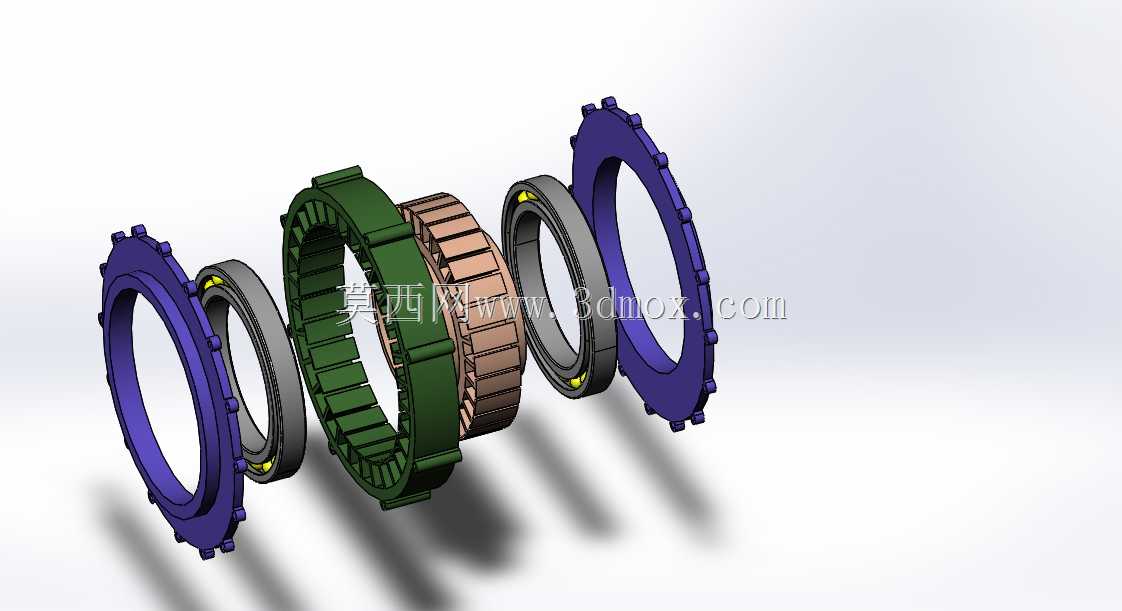

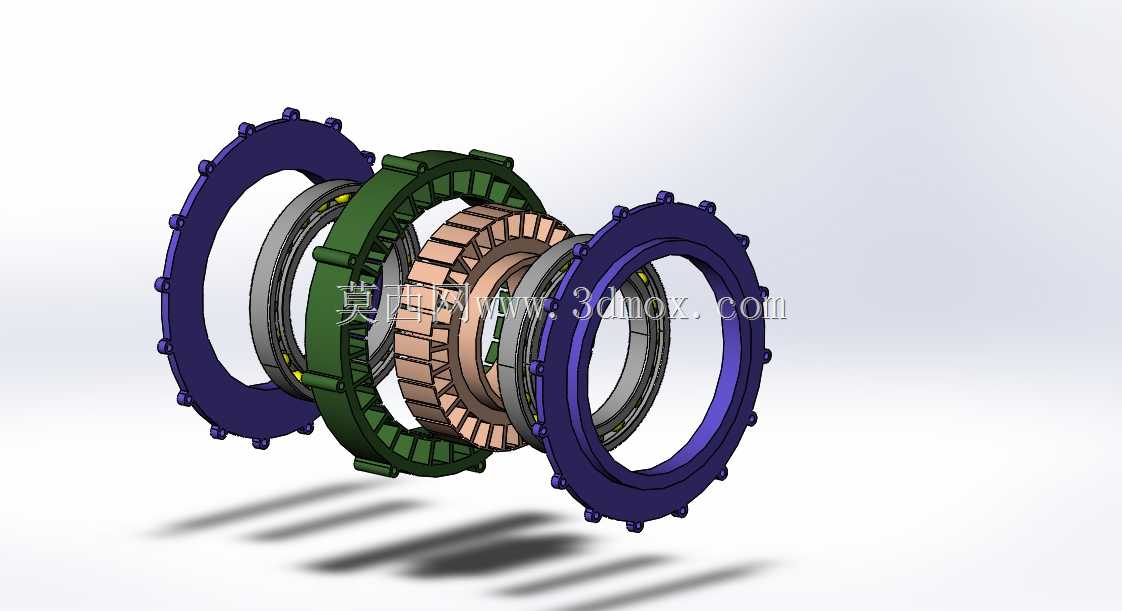

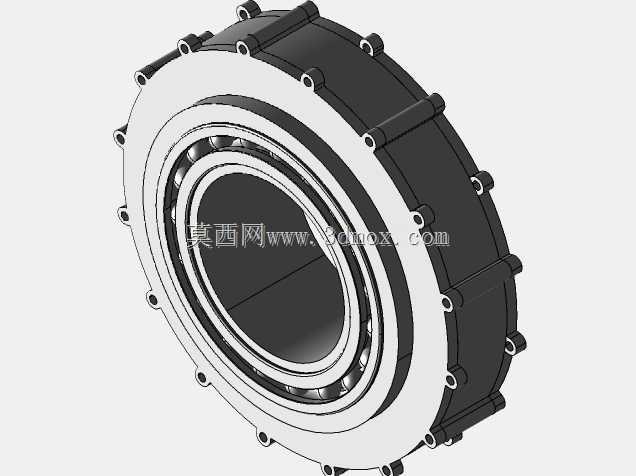

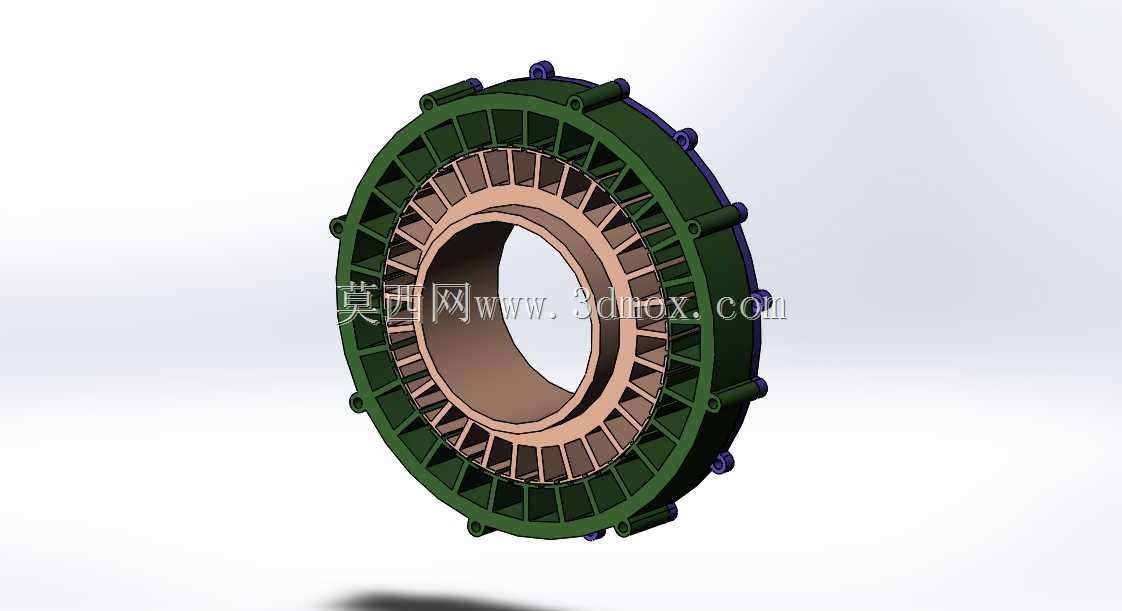

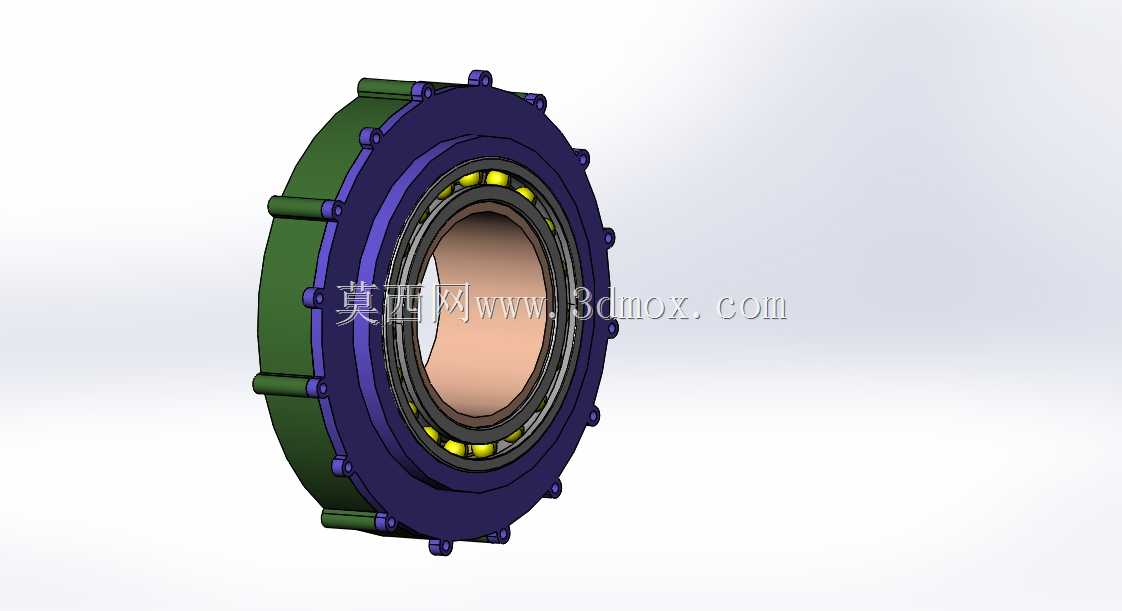

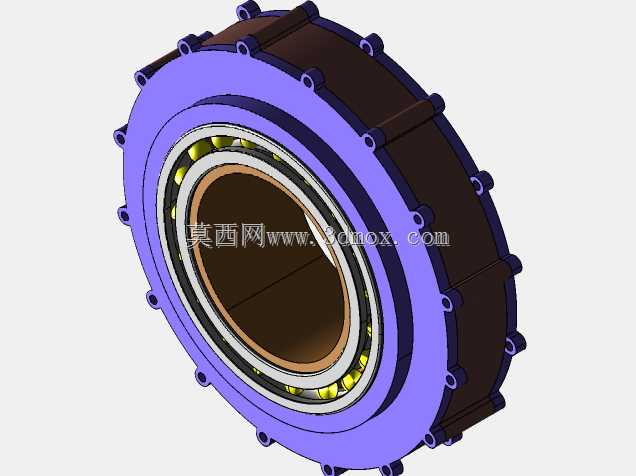

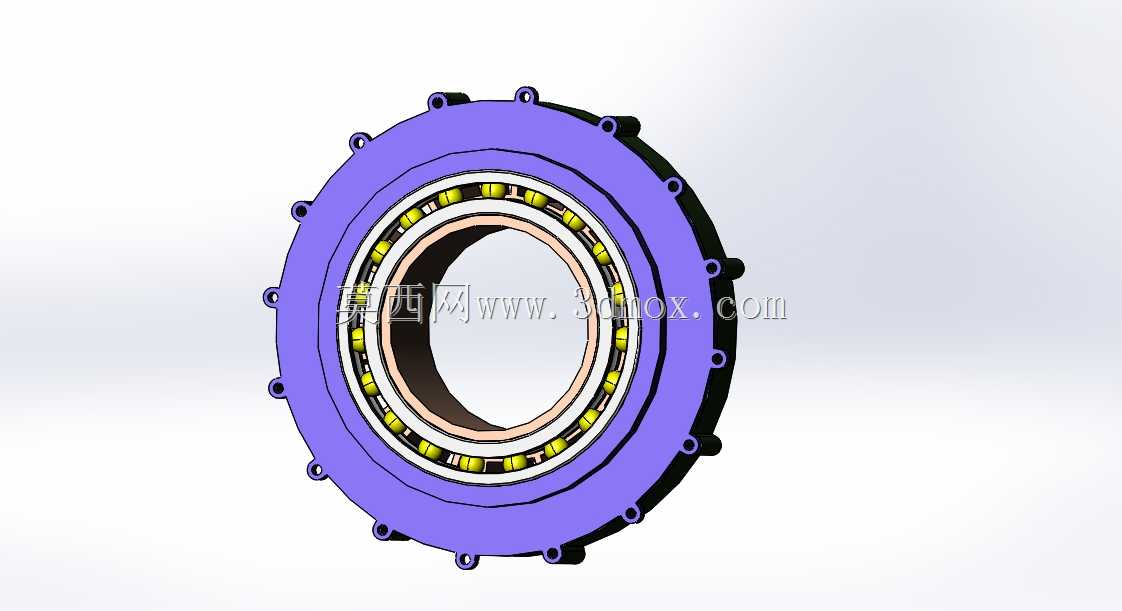

这款直驱直流电机主要适配五轴联动机床的第四轴回转工位，区别于传统蜗轮蜗杆、齿轮传动的第四轴结构，直驱形式省去了中间传动链路的反向间隙，在曲面铣削、多面体钻镗、复杂型腔加工场景下，能保证回转进给的位置精度，减少传动件磨损带来的精度衰减。设计阶段优先考虑了机床转台的安装边界，整体采用环形嵌套式布局，定子、转子、支撑轴承沿轴向依次排布，外圈设置带安装凸耳的端盖结构，凸耳上的安装孔位可直接与机床转台基座、工作台面适配，不需要额外设计转接法兰，能压缩第四轴总成的轴向厚度，给机床加工舱留出更多工件装夹空间。电机的回转角度范围覆盖正负120度，刚好匹配多数五轴加工场景下的第四轴摆角需求，不需要做超程冗余结构，能简化限位组件的设计，降低整体结构复杂度。支撑部位选用SKF 306728深沟球轴承，该型号轴承能同时承受径向载荷与部分轴向倾覆力矩，适配加工过程中铣削力带来的复合载荷，轴承安装位设计了对应的定位台阶与锁紧结构，保证长期高速回转下的支撑刚性，避免轴承窜动影响加工精度。定子绕组采用环形排布结构，与转子磁钢的同轴度公差控制在微米级，减少气隙不均带来的转矩波动，保证低速回转进给时的平稳性，避免加工表面出现振纹。端盖外圈的凸耳沿圆周均布，安装时可根据机床的走线、防护布局选择对应孔位固定，适配不同结构的机床转台改造需求，不需要重新加工安装基体。内部走线槽沿定子支撑环内侧布置，避免回转过程中线缆与运动部件剐蹭，同时预留了编码器安装位，可适配主流的圆光栅、磁栅编码器，满足全闭环控制的安装需求。整体结构没有多余的冗余设计，所有零件的尺寸边界都围绕机床第四轴的安装空间做了优化，零件之间的配合公差按照精密机械装配要求设定，既保证装配便利性，又能满足机床加工的精度保持性要求。
