工业链条对接用链焊接机结构三维设计

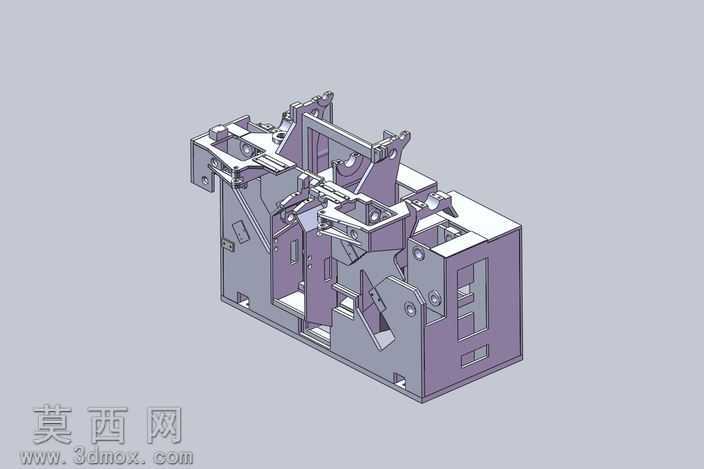

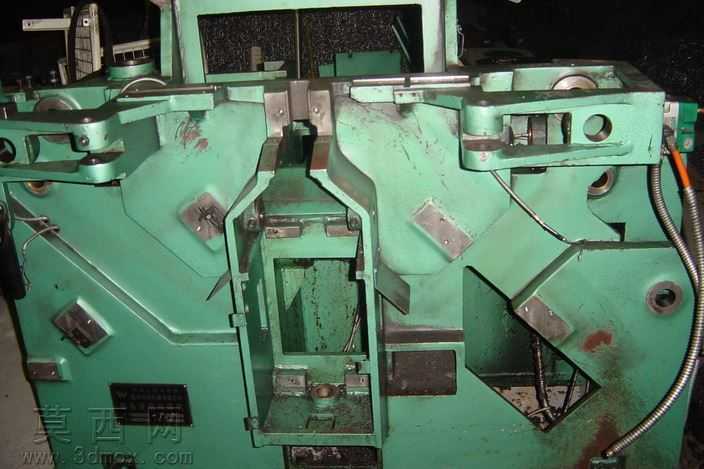

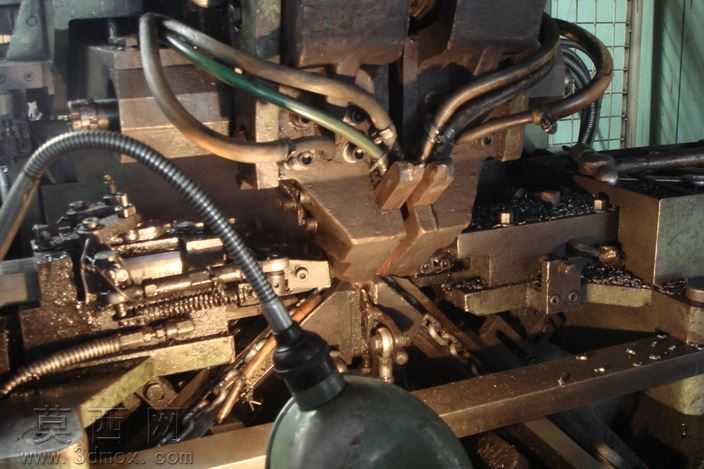

本三维模型完整还原了工业用链条焊接机的整机机械结构，建模过程严格遵循实体设备的实际装配逻辑，对设备的核心夹紧定位机构、焊接执行模组、机架承载主体、传动连接组件均做了1:1比例的精细化还原。建模阶段首先搭建整体焊接铸钢机架的主体框架，采用统一的工业铸钢材质参数设置，还原实体设备表面的漆面质感与使用磨损痕迹，对机架上的安装定位孔、加强筋结构、设备铭牌安装位均做了精准的特征复刻，确保整体结构的尺寸精度与实际设备一致。核心的链条夹紧定位模组采用对称式开合结构设计，建模时对夹具体的V型定位槽、耐磨镶块、锁紧驱动连杆、铰接销轴等部件逐一进行独立建模，还原夹具体开合过程的运动干涉校验逻辑，确保夹块闭合后可精准对接待焊接的链条端头，保证焊口的同轴度与对接间隙符合焊接工艺要求。焊接执行机构部分还原了焊枪进给导轨、位置调节滑块、线缆防护拖链、气动管路接口等细节结构，对设备上的操作手柄、行程限位挡块、润滑注油孔等辅助功能部件也做了完整呈现，所有装配部件均保留了实际的装配约束关系，可直接用于设备结构拆解演示、装配工艺培训、非标改造方案验证等场景。材质渲染阶段针对不同部件做了区分设置：机架主体采用哑光工业绿漆材质，夹具体与运动部件做了金属耐磨面的质感处理，铰接销轴、紧固件等标准件做了镀锌防锈的材质表现，线缆与拖链采用柔性工业橡塑材质，整体渲染效果贴近实体设备的真实外观，可直观展现设备的结构布局与工作原理。设计思路围绕链条焊接的实际工艺需求展开，对称式夹具体结构可保证不同规格链条的对接定位精度，开放式的焊接工位设计便于焊渣清理与焊后工件取放，集成化的机架结构将所有传动与执行部件整合为一体，减少设备安装调试的复杂度，整体结构兼顾了焊接作业的刚性需求与日常维护的便捷性，可作为链条加工设备设计、焊接工装优化的三维参考模型使用。
