多工位圆柱工件焊接夹持工装

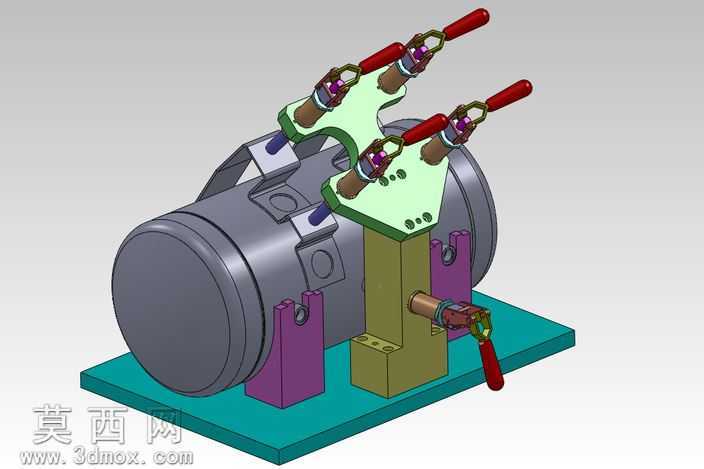

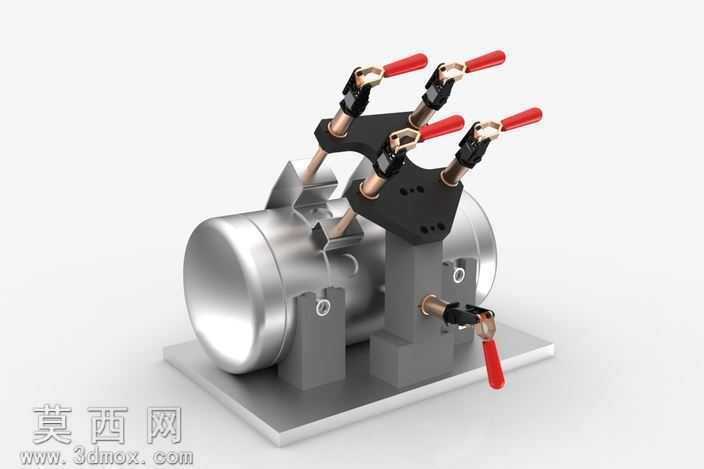

本模型为针对圆柱类工件焊接作业设计的专用夹持定位工装，整体采用三维参数化建模完成，各部件结构清晰，装配关系明确，可直观呈现工装的实际使用状态。建模过程中对工装的各功能模块进行了精细化还原：底部为平整的安装基座，采用加厚板材结构设计，为整套工装提供稳定的支撑基础，基座表面预留了标准安装孔位，可直接固定在焊接工作台面上，避免焊接作业过程中工装出现移位晃动。基座上方设置了两组对称分布的紫色支撑座，支撑座上部开设与圆柱工件外径匹配的弧形定位槽，可对卧式放置的圆柱工件进行径向承托，限制工件的径向位移，支撑座侧边设计有锁紧结构，可配合快速夹钳实现工件的压紧固定，防止焊接过程中工件发生转动。工装中部设置立式支撑立柱，立柱顶部安装浅绿色的多工位安装架，安装架根据焊接点位的分布做了异形轮廓设计，四个角位分别安装带红色绝缘手柄的快速夹钳，夹钳的压头位置精准对应圆柱工件上的待焊接点位，可同时对四个待焊接的附属零件进行压紧定位，保证焊接过程中待焊零件与主工件的相对位置精度，避免焊接变形导致的位置偏移。立柱中部还设置了带红色手柄的控制阀组件，可对接气动管路实现夹钳的快速锁紧与松开，提升工件装夹的作业效率。模型渲染阶段对不同部件赋予了差异化的材质表现：基座采用哑光青绿色金属漆材质模拟工装常用的防锈涂层效果，支撑座与立柱采用不同色调的金属材质区分功能模块，夹钳手柄采用红色绝缘胶木材质，金属部件做了细微的磨砂质感处理，还原实际工装的金属表面加工纹理，整体渲染效果真实自然，可清晰展示各部件的结构形态与装配层次。设计思路上围绕圆柱工件环向多点位焊接的作业需求，采用主工件定位与待焊零件压紧一体化的结构设计，替代传统焊接作业中人工手扶定位的方式，既提升了焊接定位的精度，也降低了焊接作业的劳动强度，同时多夹钳同步压紧的结构可适配批量工件的焊接作业，有效提升焊接工序的加工效率，整套工装结构紧凑，各操作手柄的位置符合人体工程学设计，作业人员可快速完成工件装夹与拆卸操作，具备较强的实际生产应用参考价值。
