龙门式数控等离子切割设备三维结构

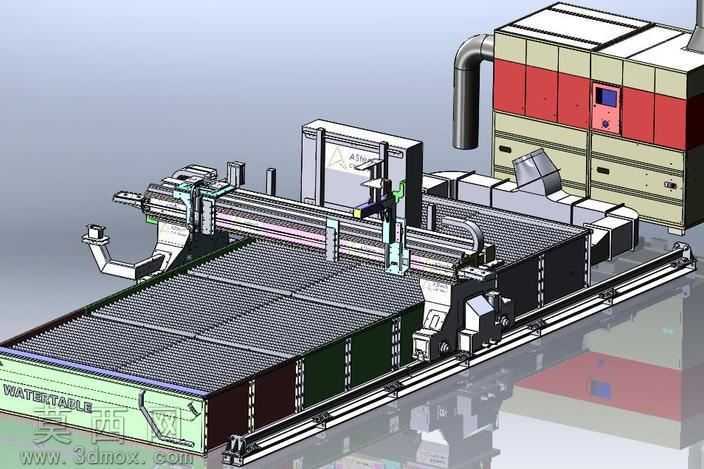

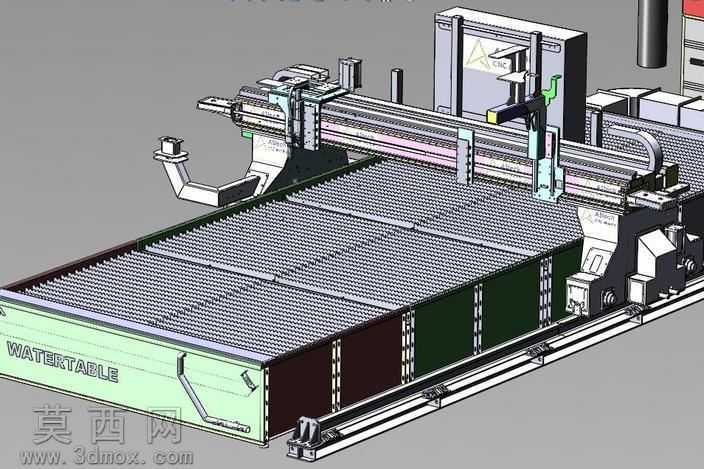

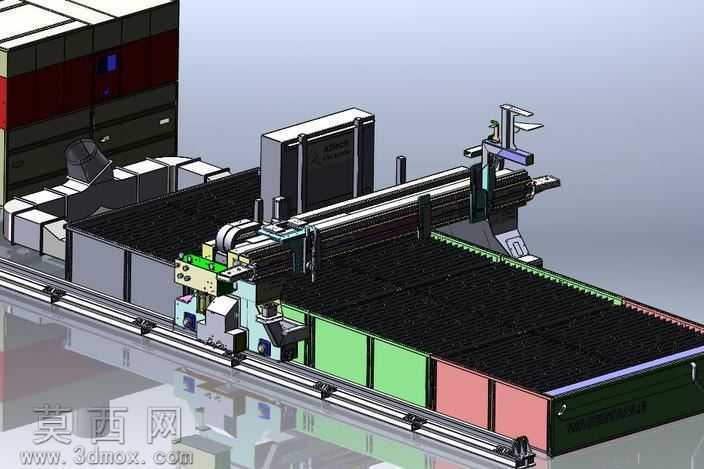

本模型为龙门式数控等离子切割设备的完整三维建模成果，整体采用模块化设计思路搭建，在三维建模过程中严格遵循工业等离子切割机的实际生产尺寸比例，对设备各组成部分进行了精细化的结构还原。模型主体包含床身组件、龙门行走横梁、等离子切割头搭载滑座、纵向行走导轨、栅格承料工作台、水式除尘床箱几大核心模块，建模时对各部件的装配关系做了精准约束，可清晰呈现设备的运动逻辑：龙门横梁可沿床身两侧纵向导轨做往复直线运动，切割滑座可沿横梁横向导轨移动，切割头搭载Z轴升降结构可实现高度方向的进给调整，完全匹配实际设备的三轴运动加工逻辑。材质渲染阶段，针对不同部件的实际材质做了区分处理：床身水台箱体采用工业钣金哑光绿材质搭配深色侧封板，还原焊接床身的漆面质感；导轨、传动齿条、滑座等运动部件采用金属镀铬与铸铁哑光材质，突出机械加工件的金属质感；栅格承料台采用耐磨铸铁栅格结构，还原承料格栅的镂空支撑形态；切割头组件做了分色处理，将等离子割炬、升降调节架、管线拖链等部件用不同色彩区分，清晰展示各功能组件的布局。设计过程中重点还原了水台式切割床的结构特点，床身下部的储水腔结构、侧边排水接口、床身调平地脚都做了细节建模，同时对龙门横梁的拖链走线结构、端部驱动安装座、操作侧的手持操作站支架都做了完整呈现，整体模型无多余冗余结构，各部件装配间隙符合实际设备的安装公差要求，可直观展示数控等离子切割机的整体布局与核心结构组成，清晰呈现该类设备从床身承载到运动执行再到切割作业端的完整机械架构。
