轮圈生产用锻模三维结构设计

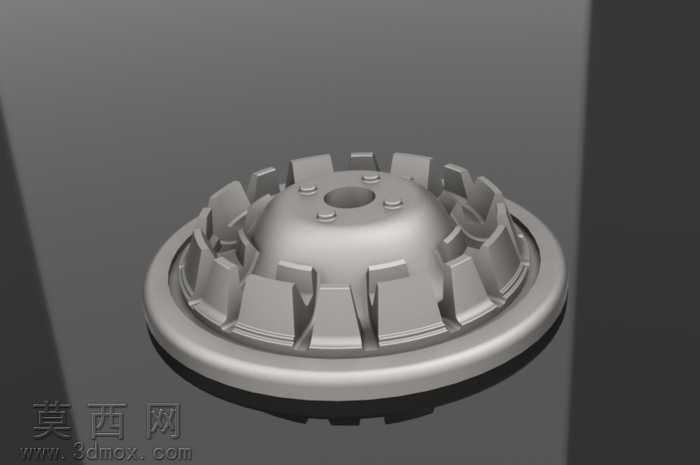

该模型为轮圈生产工序所用的锻造模具，建模阶段采用参数化特征构建逻辑，首先以回转体特征搭建模具的基体轮廓，精准匹配轮圈锻件的外形尺寸公差要求，保证合模后型腔与待成型轮圈坯料的贴合度。整体结构采用同轴式布局，中心设置定位孔结构，用于锻造作业时与锻压设备的定位轴配合，确保上下模合模的同轴精度，避免锻件出现偏心、壁厚不均的成型缺陷。模具型腔周向均匀分布成型凸肋结构，每一处凸肋的拔模斜度经过反复校核，既保证锻造过程中金属材料能够充分填充型腔各个角落，又能在锻件成型后顺利完成脱模作业，不会刮伤轮圈锻件的表面结构。模型顶部均匀布置多个小型定位凹点，用于合模时的精准对位，抵消锻压过程中可能出现的模具侧向位移，提升模具作业的稳定性。渲染阶段采用金属磨砂材质模拟模具钢的真实质感，对型腔的棱边位置做了细微的倒角处理还原真实机加工特征，通过环境光遮蔽效果凸显模具的结构层次，清晰展现各个成型面的衔接关系。设计过程中充分考虑锻造工况的受力特点，模具外缘设置加厚的承力环结构，分散锻压时的冲击力，避免模具边缘在反复高负载作业下出现崩裂变形，延长模具的使用寿命。周向的成型槽结构完全匹配轮圈的辐条轮廓，每一处槽体的过渡圆角都经过优化，减少锻造时的应力集中，同时保证金属材料流动顺畅，填充饱满无缺料问题。整体模型的结构细节完整，涵盖了锻模作业所需的定位、承力、成型、脱模等全部功能结构，能够直观展现轮圈锻造模具的设计逻辑与结构特点，可作为同类锻模设计的参考案例，也可用于锻造工艺的教学演示，帮助理解轮圈锻造成型过程中模具的工作原理与结构设计要点。
