带轮零件砂型铸造工艺三维结构展示

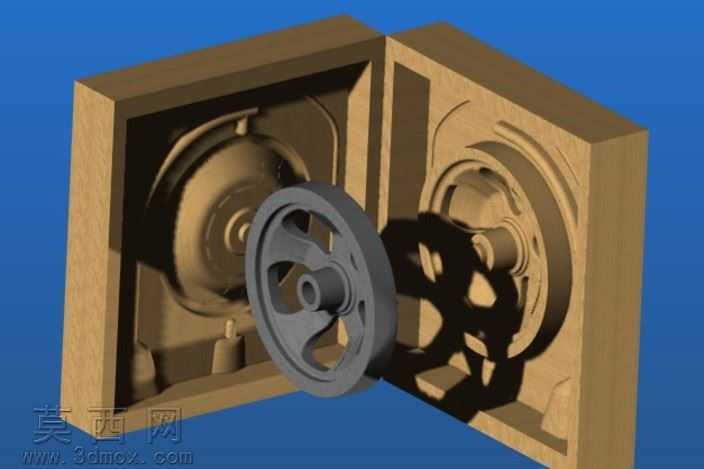

本作品围绕带轮类零件的砂型铸造工艺完成全流程三维建模与渲染呈现，首先在建模阶段严格遵循砂型铸造的工艺逻辑，先完成带轮铸件本体的参数化建模，精准还原带轮的轮辐减重结构、中心轴孔、轮毂定位凸台等细节特征，保证铸件尺寸符合常规机械传动带轮的设计规范。随后基于铸件的分型面设计逻辑，完成上下砂型的结构建模，上砂型与下砂型的分型面选取在带轮的最大轮廓截面处，保证起模过程不会破坏砂型型腔表面，同时在砂型对应位置设计了合理的拔模斜度，匹配实际铸造生产的起模操作要求。模型还还原了砂型的型腔细节，型腔表面完整复刻带轮铸件的外轮廓特征，同时预留了砂芯的安装定位结构，用于成型带轮的中心轴孔部位。在材质与渲染表现上，针对砂型部分采用了覆膜砂的哑光棕黄色材质，添加了细微的砂粒质感纹理，还原真实砂型的粗糙表面特征；铸件部分采用了铸铁件的深灰金属材质，添加了轻微的铸造表面哑光质感，避免过度抛光的失真效果；场景采用纯色蓝色背景突出主体结构，通过三点布光方案打出清晰的结构阴影，直观展现上下砂型打开后、铸件位于分型面处的装配关系，清晰呈现砂型铸造中铸型与铸件的位置对应逻辑。设计过程中充分考虑了砂型铸造的工艺合理性，没有出现倒扣、无法起模的结构问题，型腔的壁厚均匀，符合砂型铸造的吃砂量要求，能够直观用于砂型铸造工艺的教学演示、结构认知，帮助学习者快速理解两箱砂型铸造的分型逻辑、铸型结构组成，以及铸件在铸型中的成型原理，完整还原了砂型铸造从合模到开模取件的中间状态结构。
