立式铸造用混砂搅拌设备三维设计

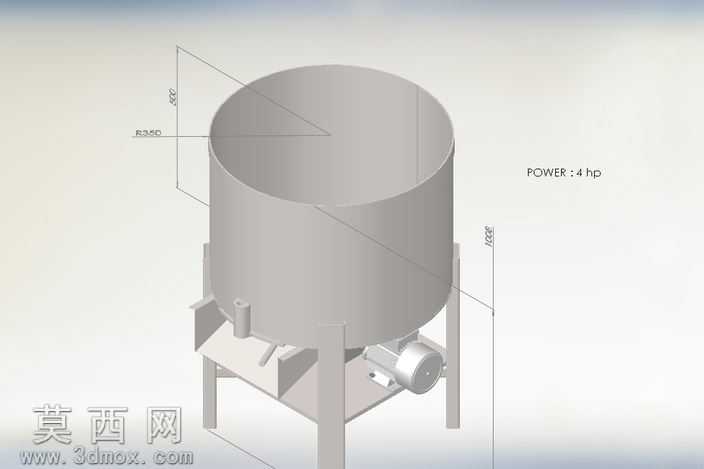

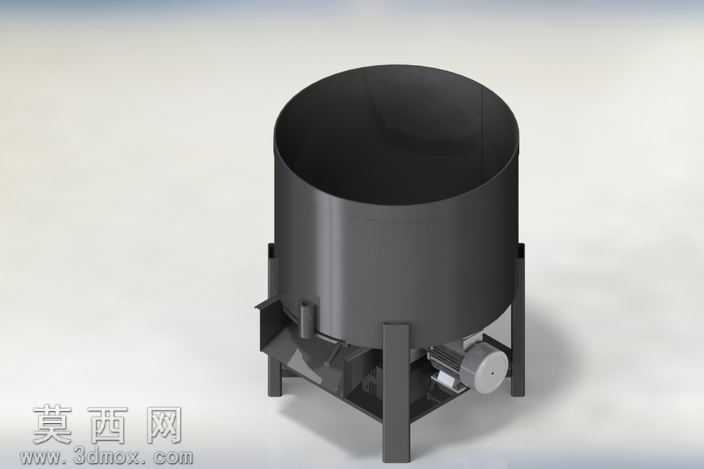

本作品为立式铸造混砂设备的三维设计成果，建模阶段依托三维参数化设计软件完成全零部件的独立建模与整体装配，首先针对设备核心的立式圆柱罐体进行参数化绘制，精准控制罐体的内径、高度与壁厚参数，还原敞口式盛料结构的形态特征，罐体底部设计为适配搅拌出料的倾斜过渡结构，避免砂料在罐底积存。支撑结构采用四根立式支腿搭配中部承重托板的框架设计，支腿与罐体、托板之间的连接部位均做了加强筋结构建模，还原实际设备的承重受力逻辑，保障整体结构的稳定性。驱动部分建模还原了4hp功率的电动机结构，将电机安装在罐体侧下方的托板位置，设计对应的传动连接结构，使电机输出端可驱动罐体内部的搅拌组件运转，实现型砂的均匀混制。设备侧面设计有出料接口结构，匹配混砂完成后的卸料作业需求，罐体上部敞口结构适配加料作业的操作空间。材质渲染阶段，针对罐体、支腿等金属结构件赋予哑光灰色金属漆材质，模拟铸铁设备的真实表面质感，电机部分做了分色材质处理，端盖与壳体采用不同灰度的金属材质区分，还原工业电机的外观特征。设计过程中严格遵循铸造混砂设备的实际作业逻辑，重点考量了设备的作业空间、承重稳定性、驱动布局合理性，各零部件之间的装配间隙、连接关系均按照实际机械装配标准进行约束，既保证三维模型的外观还原度，也清晰呈现设备的内部传动逻辑与外部结构特征，可用于铸造设备的结构展示、教学演示以及相关设备的改型设计参考，完整还原了小型立式混砂机的结构特点与功能布局。
