多热管塔式CPU风冷散热器三维结构设计

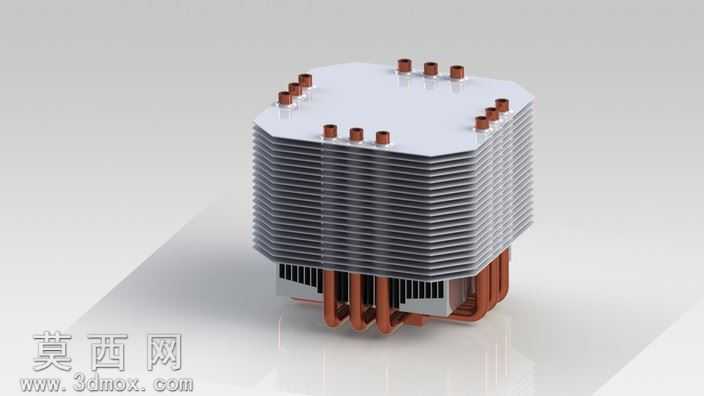

本作品为塔式风冷CPU散热器的三维参数化建模成果，建模过程严格遵循常规风冷散热器的实际结构比例完成，整体采用SolidWorks进行全参数化特征建模，所有结构尺寸均可通过参数表快速调整适配不同的散热需求。模型整体分为三大核心结构模块：顶部均温固定盖板、中部堆叠式散热鳍片组、底部穿接式热管与基座模块，各模块之间通过装配约束完成精准配合，可直接用于结构干涉检查与散热性能仿真前置处理。建模阶段首先完成底部基座的特征绘制，基座采用平整铜质接触底面设计，预留六根U型热管的穿接定位孔，孔位公差按照实际过盈配合要求设置，保证热管与基座的接触导热效率；热管部分采用扫掠特征完成建模，按照三进三出的排布方式贯穿鳍片组，热管弯折处采用平滑圆角过渡，避免建模过程中出现应力集中的尖锐特征，还原真实热管的弯折工艺特性。中部散热鳍片组采用线性阵列特征完成堆叠，单片鳍片为切角多边形轮廓，边缘预留冲压翻边的定位结构，相邻鳍片之间保持均匀的等距间隙，保证风流可以顺畅穿过鳍片间隙带走热量，鳍片表面预留与热管匹配的穿接孔，孔位边缘设置微小的凸台特征，还原鳍片与热管的胀接固定结构。顶部盖板采用薄型实体特征建模，表面预留热管顶端的定位凸台，既可以固定热管顶端位置，也可以起到规整风道、避免风流从顶部逸散的作用。渲染阶段采用KeyShot完成材质与场景设置，散热鳍片与顶部盖板赋予铝合金阳极氧化银灰材质，调整材质粗糙度模拟真实鳍片的哑光金属质感，热管部分赋予紫铜抛光材质，基座部分同样设置为紫铜材质以突出其导热属性，场景采用柔和的工作室漫射光源，添加柔和的地面反射效果，清晰展现散热器的层叠结构与各部件的材质差异。设计过程中重点考量了结构的合理性：六热管的排布方式避开了内存插槽的干涉区域，鳍片的切角设计可以兼容不同高度的机箱内存安装位，整体塔体高度控制在常规风冷散热器的主流尺寸范围内，鳍片的间距设置兼顾了散热面积与风阻表现，既保证足够的热交换接触面积，也不会因为鳍片过密导致风阻过大影响散热效率。模型未添加冗余的装饰特征，所有结构均服务于散热功能与装配需求，可直接用于教学演示、结构参考或二次开发修改。
