1350规格U型万向十字接头结构设计

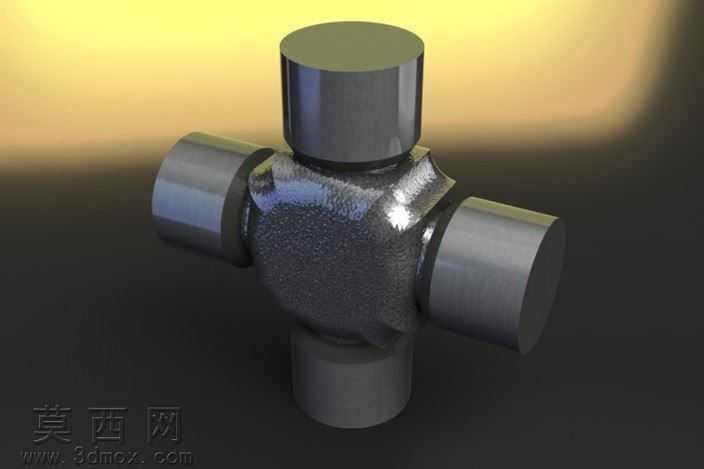

本作品为泛型1350规格U型万向十字接头的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循机械传动连接件的实际生产加工逻辑展开。建模初期先完成核心基准轴与基准面的搭建，以十字中心为全局坐标原点，确定四个轴颈的同轴度基准，保证两两相对的轴颈处于同一条中心轴线上，相邻轴颈保持90度垂直夹角，从建模源头规避轴颈偏斜带来的传动卡滞问题。主体结构建模采用特征叠加的方式完成，先绘制中间球形连接基体的旋转截面轮廓，通过旋转特征生成核心连接基体，再分别在四个垂直方向绘制轴颈的拉伸截面，通过拉伸凸台特征生成四个圆柱形轴颈，之后对轴颈与球形基体的衔接位置做圆角过渡处理，消除结构应力集中点，匹配实际零件的锻造加工圆角特征。材质与渲染环节，为模型赋予金属锻钢材质，调整材质的粗糙度参数模拟锻件表面的细微磨砂质感，同时添加金属反射属性，还原钢制零件在光照下的自然反光效果；渲染场景采用暖黄色渐变背景，搭配柔和的侧方主光源与顶部补光，清晰呈现零件的结构轮廓与表面质感，同时在零件底部添加柔和的投影效果，增强模型的空间立体感。结构设计上严格遵循尺寸标注规范，准确标注各轴颈的直径尺寸、整体结构的宽度与高度尺寸，保证U型配合帽与圆形轴颈为同心配合结构，轴颈与配套的U型连接座之间预留合理的转动间隙，可实现多方向的自由旋转，满足万向传动过程中的角度补偿需求，能够适配传动轴之间存在夹角的动力传递场景。设计过程中未添加冗余的装饰性特征，所有结构特征均服务于零件的传动功能与装配需求，模型结构完整，特征树逻辑清晰，可直接用于后续的装配干涉检查、工程图导出以及3D打印验证等环节，能够为同类型万向接头的设计提供可参考的参数化建模模板。
