uEye工业机器视觉相机外观结构三维建模

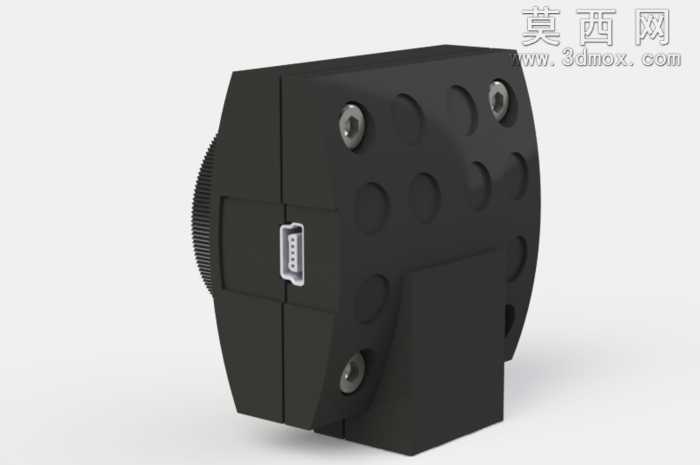

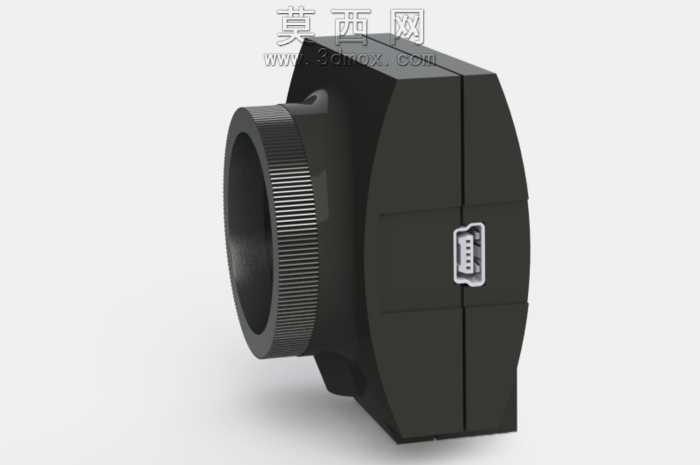

本模型针对uEye系列机器视觉工业相机进行外观结构的三维还原建模，建模过程以实物测绘尺寸为基础依据，在SolidWorks软件环境中完成全流程的特征搭建与结构整合。建模初始阶段先梳理工业相机的整体形态逻辑，该款相机为紧凑型方块式机身设计，前端预留标准镜头安装接口位，接口外圈做防滑齿纹结构处理，方便实际使用时镜头的旋拧拆装与固定。机身主体采用多块式拼接结构设计，建模时通过拉伸、切除、阵列等基础特征逐步搭建外壳的分层结构，机身上的圆形凹陷减重槽采用圆周与线性结合的阵列方式完成，既还原实物的外观特征，也对应实际产品的壳体轻量化设计思路。机身侧面的数据接口位置做精准的尺寸定位，接口的插槽轮廓、金属接触片的细微结构都通过精细的切除与凸台特征还原，保证接口位置的结构比例与实物一致。机身外壳上的固定螺丝孔位按照实际装配位置逐一布置，螺丝孔的沉头结构、螺纹段的简化表达都符合工业建模的规范，清晰展现相机壳体的装配固定逻辑。材质渲染阶段，机身主体采用哑光磨砂黑色工程塑料材质，调整材质的粗糙度与漫反射参数，还原工业相机外壳的防滑耐磨质感；接口部分的金属件采用哑光金属材质，螺丝部位做轻微的金属高光处理，区分不同部件的材质差异，提升模型的真实感。建模过程中对非核心的内部电子元器件做简化处理，重点还原相机的外部装配结构、接口位置、壳体拼接特征，保证模型可用于工业视觉方案的设备布局演示、安装工位适配模拟等场景，虽然模型尺寸为测绘所得存在合理公差，但整体结构比例、外观特征都与实物保持高度一致，能够清晰展现该款紧凑型工业相机的外观设计特点与外部装配结构细节，可作为机器视觉相关设计场景的设备参考模型使用。
