SolidWorks瞬态热分析散热器结构建模教程

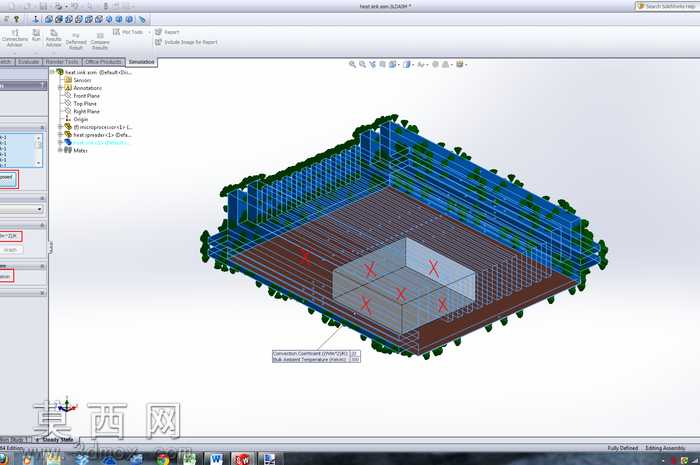

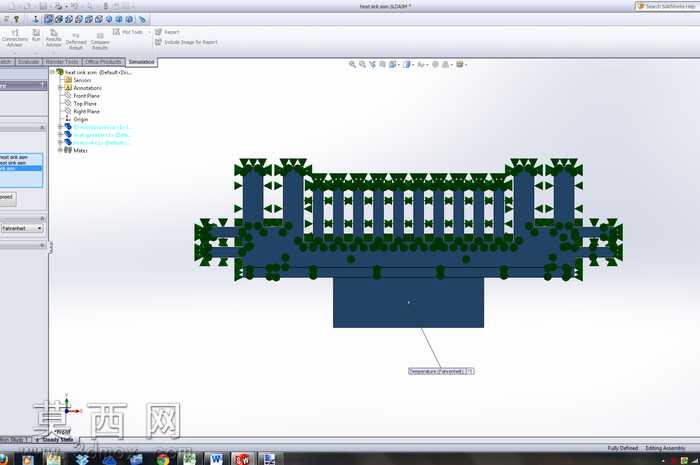

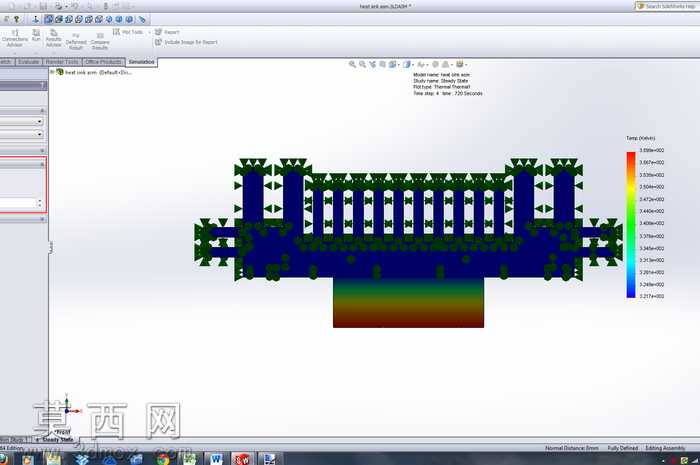

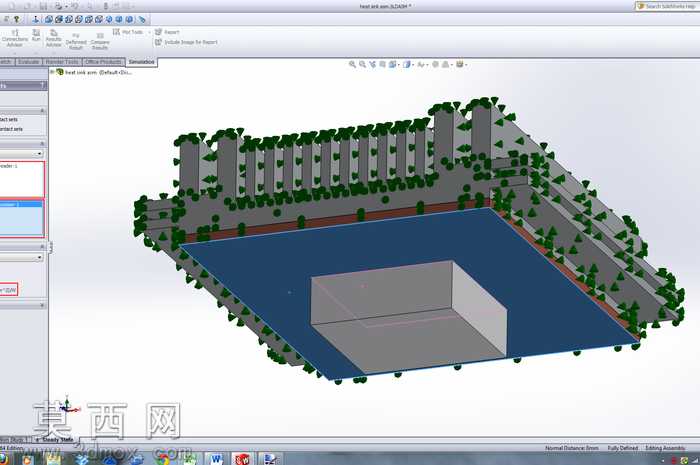

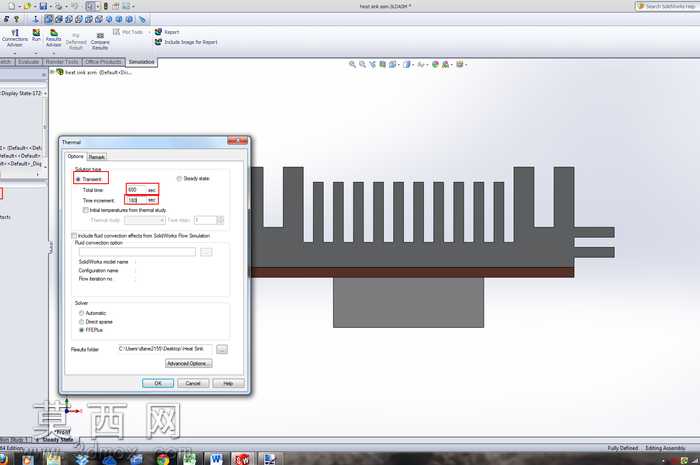

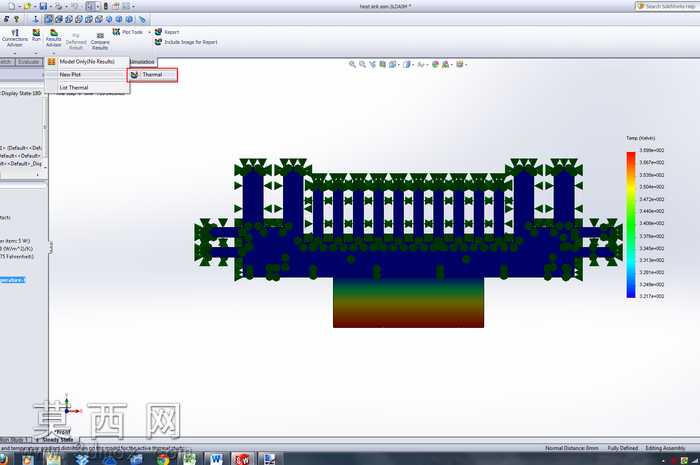

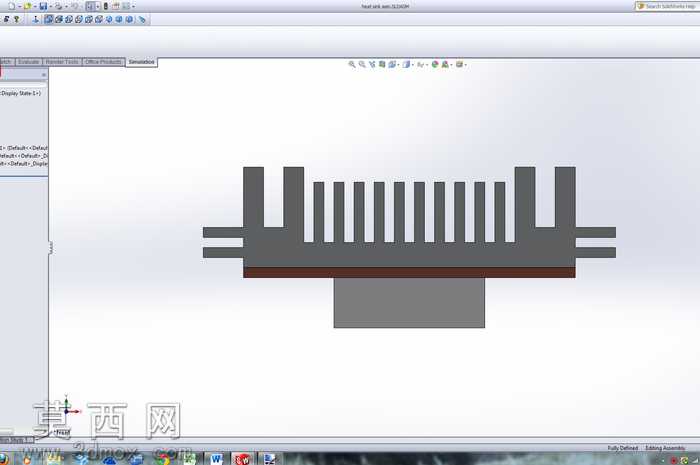

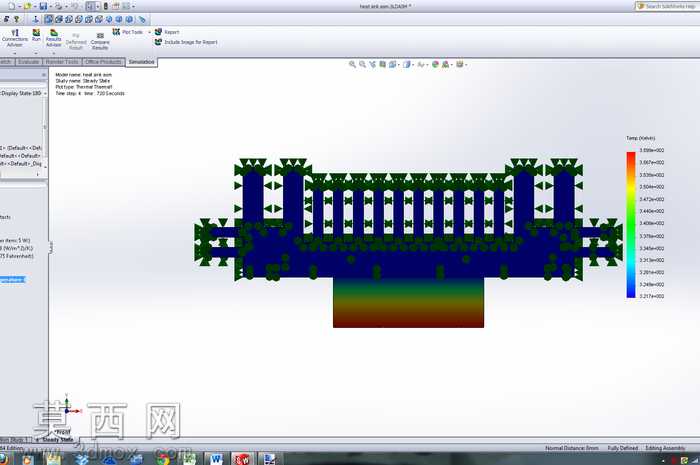

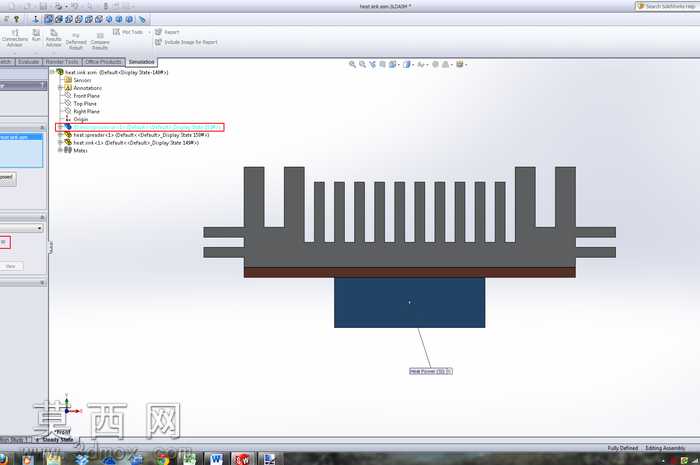

本建模案例围绕电子设备常用的翅片式散热器展开，依托三维建模环境完成结构搭建与瞬态热分析全流程操作。建模初期先梳理散热器的核心结构逻辑：底部为贴合热源的导热基座，需保证与发热元件接触面的平面度公差，建模时通过基准面定位绘制基座的矩形轮廓，拉伸生成等厚度的基座实体，基座厚度根据常规散热需求设定，兼顾导热效率与结构强度。基座上方的散热翅片采用阵列方式完成建模，先绘制单片翅片的截面轮廓，翅片高度、厚度、相邻翅片间距均按照常规风冷散热器的参数比例设定，保证翅片间有足够的通风流道同时最大化散热面积，通过线性阵列命令沿基座长度方向均匀排布所有翅片，阵列时严格控制间距公差，避免出现翅片疏密不均影响后续仿真结果的问题。基座两侧的安装定位凸台采用对称建模方式，先在单侧绘制凸台轮廓拉伸后，通过镜像命令完成另一侧结构，保证安装位的同轴度精度。材质赋予阶段，基座与翅片统一赋予铝合金材质，设置对应的导热系数、比热容、密度等热物理参数，热源接触面赋予模拟发热芯片的发热功率参数，对流面设置对应的空气对流换热系数，模拟自然风冷或强制风冷的散热环境。瞬态热分析的设置环节，先完成网格划分，对翅片边缘、热源接触面等关键位置进行网格细化，保证仿真计算的精度，再设置分析的时间步长与总求解时长，覆盖从设备启动到热平衡的完整温度变化过程，求解后可查看不同时间节点的温度场分布、热流密度走向，直观呈现散热器在工作过程中的温度变化规律，验证散热结构设计是否满足元器件的工作温度要求，整个建模与仿真流程逻辑清晰，参数设置贴合工程实际，可直接用于散热结构的设计验证与优化参考。
