带工业机器人的双层物料输送升降工作台

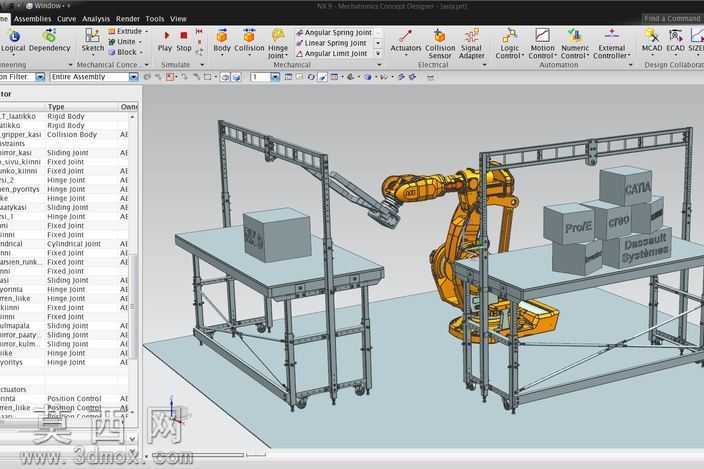

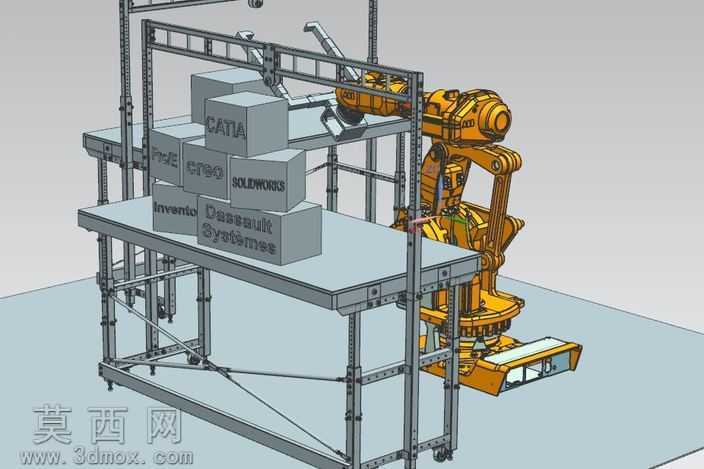

本作品为机电一体化概念作业单元的三维建模设计，整体采用模块化设计思路搭建，核心由铝型材拼装的双层可移动机架、多关节工业机器人、物料承载台三部分构成。建模过程中对各部件的结构细节做了完整还原：机架部分采用标准工业铝型材作为主体框架，搭配型材专用连接件完成拼接，底部设置带刹车的万向脚轮实现工位的灵活移动与固定，层间设置斜向支撑型材强化整体结构刚性，避免作业过程中出现结构形变；上层与中层平台采用平整的金属台面设计，台面边缘做了包边处理，中层平台集成升降调节结构，可根据作业需求调整台面高度，适配不同规格物料的处理作业。搭载的多关节工业机器人模型完整还原了六轴关节的结构形态，从底座回转结构、大臂小臂传动关节到末端执行器安装位都做了精细化建模，机器人底座固定在机架侧边的延伸安装平台上，作业范围可完整覆盖两层工作台面，满足物料的搬运、码垛、转序作业需求。台面上摆放的模拟物料块做了不同的标识区分，用于演示不同品类物料的分拣、堆叠作业场景。材质渲染方面，铝型材部分采用哑光银灰色金属材质，还原工业铝型材的表面氧化质感，机器人本体采用工业设备常用的橙黄色烤漆材质，台面采用浅灰色磨砂金属材质，脚轮采用黑色橡胶搭配金属支架的材质表现，整体渲染效果贴近真实工业现场的设备视觉表现。设计过程中充分考虑了机电一体化单元的布局合理性，将机器人的作业半径、平台的承载范围、机架的移动便利性做了协同匹配，既可以作为概念设计方案展示机电一体化作业单元的布局逻辑，也可作为相关自动化工作站设计的参考原型，清晰呈现了小型物料处理自动化单元的结构组成与作业逻辑，各部件的装配关系明确，无结构干涉问题，完整展现了概念设计阶段的设备整体形态与功能布局。
