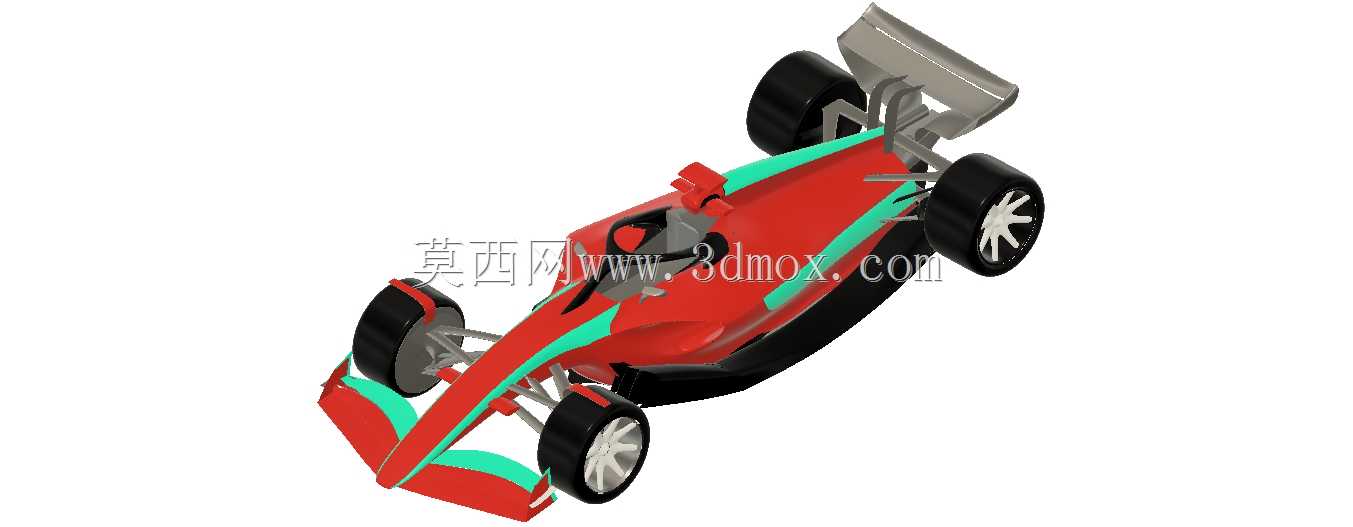

一级方程式竞速赛车曲面结构造型

该模型还原了一级方程式赛车的完整曲面车体结构，在赛车研发的概念设计阶段，这类曲面模型可用于前期风洞仿真的几何基础输入，也能作为造型评审阶段的可视化载体，帮助设计团队快速验证外饰线条的空气动力学合理性。从实际赛事应用场景来看，方程式赛车的车体曲面直接决定高速行驶下的下压力表现与空气阻力系数，建模过程中优先保证了前后翼子板、侧箱、尾翼与驾驶舱区域的曲面连续性，避免出现曲率突变的折角，减少气流在车体表面产生分离的概率。模型的前鼻锥采用收窄式设计，能够引导气流顺畅流向两侧导流板与底盘区域，侧箱的曲面弧度匹配散热通道的走向，在保证散热器进气量的同时，尽可能压缩侧箱的迎风截面积，降低整车的正面风阻。尾翼的多层翼片结构按照实际赛事的可调角度逻辑做了曲面分层，主翼与副翼的衔接处做了顺滑的过渡处理，能够模拟不同尾翼攻角下的气流导向效果。从安装边界来看，模型预留了车轮安装的轮心定位基准，前后轮距的尺寸比例符合方程式赛车的常规布局，驾驶舱的开口尺寸匹配单体壳座舱的安全规范边界，前翼与鼻锥的连接位置、尾翼与后防撞结构的安装面都做了贴合实际装配的基准面预留，方便后续在该曲面模型基础上拆分内部结构件、布置动力系统与悬挂组件。建模过程中采用了从基准线架到曲面放样的设计思路，先搭建整车的中心线、轮心线、前后轴基准面，再逐步绘制各截面的轮廓曲线，通过曲率梳调整曲线的顺滑度后再生成主曲面，最后对曲面交接处做倒角与过渡处理，保证整个外表面达到G2连续的要求，能够直接导入渲染模块做材质与场景的可视化输出，也能导出为通用几何格式用于后续的CFD仿真网格划分。这类曲面模型在赛车设计的前期迭代中能够大幅缩短造型修改的周期，不需要每次调整线条都重新制作实体结构，只需要调整对应区域的控制曲线就能快速更新整车外形，适配不同赛道特性下的空气动力学套件调整需求，比如高速赛道需要降低尾翼攻角、收紧侧箱轮廓，街道赛需要加大前翼的下压力输出，都可以在该曲面模型基础上快速调整验证。
