3D打印铝合金汽车前立柱结构设计

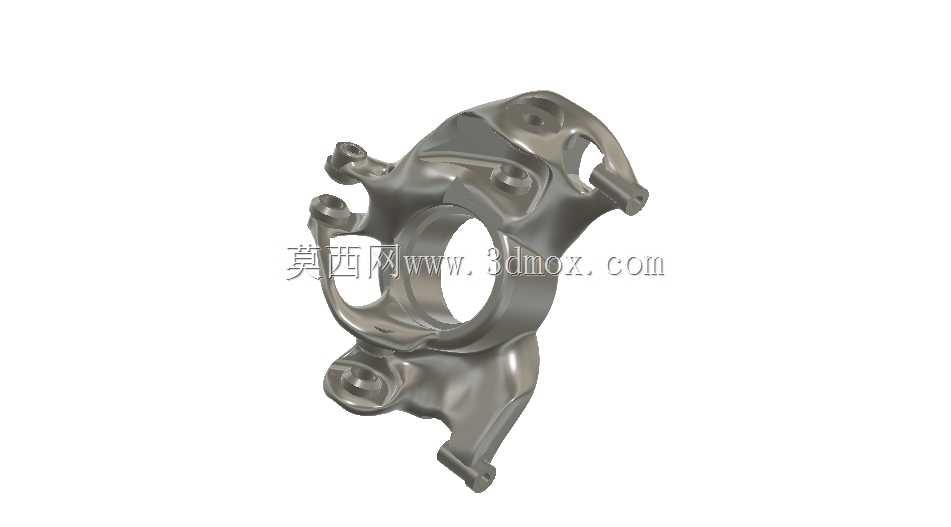

这款前立柱作为汽车底盘行走系统的核心承载构件，主要承担前轮与悬架系统、转向系统的连接传力作用，日常行驶中需要传递车轮受到的纵向、侧向与垂直载荷，同时在转向动作中作为转向节的核心基体，保证车轮转角的精准传递，适配高性能乘用车辆的底盘装配需求。设计阶段优先采用拓扑优化思路，在保证结构强度与刚度满足台架试验要求的前提下，去除非承载区域的冗余材料，整体采用铝合金材质适配3D打印工艺成型，相比传统铸铁转向节可实现40%以上的减重效果，有效降低簧下质量，提升车辆的操控响应速度与行驶平顺性。从安装边界来看，构件中心的大尺寸通孔为轮毂轴承装配位，孔径公差按照轴承外圈过盈配合要求设计，周边分布的多组凸台安装孔分别对应制动卡钳固定、转向拉杆连接、悬架摆臂球销安装、减震器下支座连接的点位，各安装面的平面度与孔位同轴度均按照整车底盘装配公差要求设定，可直接适配对应车型的底盘硬点参数，无需额外修改安装位即可完成装配。外形设计上充分考虑3D打印的工艺特性，所有受力过渡区域均采用大圆角平滑过渡，避免应力集中问题，同时减少打印过程中的支撑结构用量，降低后处理工作量，构件的壁厚按照等强度设计原则分布，高载荷区域壁厚适当增加，低载荷区域采用镂空加强筋结构，在保证整体抗冲击、抗疲劳性能的同时，进一步压缩整体重量。实际装车场景中，该构件可承受紧急制动时的纵向冲击力、过弯时的侧向离心力以及颠簸路面的垂直冲击载荷，材料选用的高强度铝合金在打印完成后经过热处理强化，屈服强度与抗拉强度均满足乘用车底盘件的性能要求，可适配赛道级驾驶场景下的高强度载荷工况，安装时各连接孔位与周边部件的运动间隙经过校核，转向全行程内不会与制动管路、轮毂辐条、挡泥板等周边部件发生运动干涉。
