麦卡努姆全方位行走轮结构设计

在仓储AGV、智能巡检机器人、窄通道作业转运平台这类对空间移动灵活性要求极高的场景里，传统转向轮的转弯半径限制始终是布局优化的核心阻碍，麦卡努姆轮的结构设计正是为破解这类空间约束而生。这类轮组不需要额外设置转向舵机结构，仅依靠不同轮组的转速差与辊子方向的配合，就能实现整车的直行、横移、斜行、原地零半径回转等全向动作，能在宽度仅比车体宽出十余厘米的窄通道内完成转向、对位动作，大幅提升仓储、产线边的空间利用率。

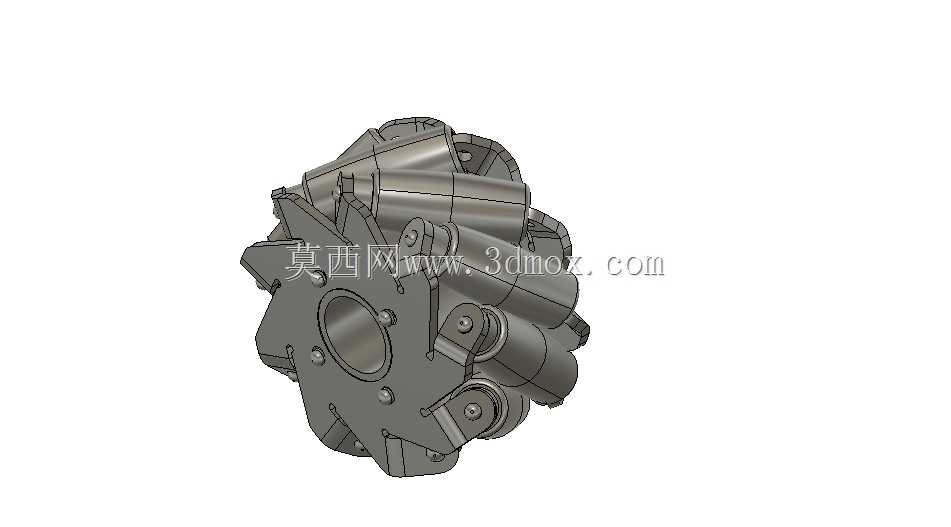

从结构设计逻辑来看，这款轮组采用多组周向分布的锥形辊子布局，辊子的母线与轮体主轴线呈固定夹角安装，每个辊子都能绕自身小轴自由转动，轮体主轮毂承担整车承载与主传动扭矩传递的作用，周向的安装支座通过紧固件与主轮毂连接，每个支座上预留辊子轴的安装孔位，装配时需要保证所有辊子的外轮廓包络形成完整的圆柱面，避免轮组滚动时出现跳动、卡顿问题。设计过程中需要重点校核轮毂的承载强度，尤其是支座与轮毂连接的螺栓孔位，要根据整车额定载荷计算螺栓的剪切强度，同时辊子外包覆层的材质选择要兼顾地面摩擦力与耐磨性能，常见的聚氨酯包覆层需要控制邵氏硬度在合理区间，既保证足够的抓地力避免横移打滑，又能降低长期运行的磨损量。

安装边界方面，这类轮组的中心安装孔采用标准键槽连接结构，适配常规的驱动电机输出轴尺寸，轮体的轴向安装尺寸需要与驱动单元的安装法兰匹配，预留足够的紧固件操作空间，轮组的外径尺寸直接决定整车的最小离地间隙，设计选型时需要根据作业场地的地面平整度、过坎高度要求确定轮径，过小的轮径容易在过地面缝隙、小障碍时出现卡滞，过大的轮径则会抬升整车重心，降低运行稳定性。周向辊子的排布需要保证任意时刻都有至少三个辊子与地面接触，避免轮组滚动过程中出现受力突变，减少运行时的振动与噪音。实际应用中，这类轮组通常四个为一组配套使用，安装时需要严格保证四个轮组的辊子夹角方向符合运动学解算要求，否则会出现运动偏差、轮胎异常磨损的问题，同时轮组的安装平面度需要控制在公差范围内，避免单个轮组受力过载导致结构损坏。
