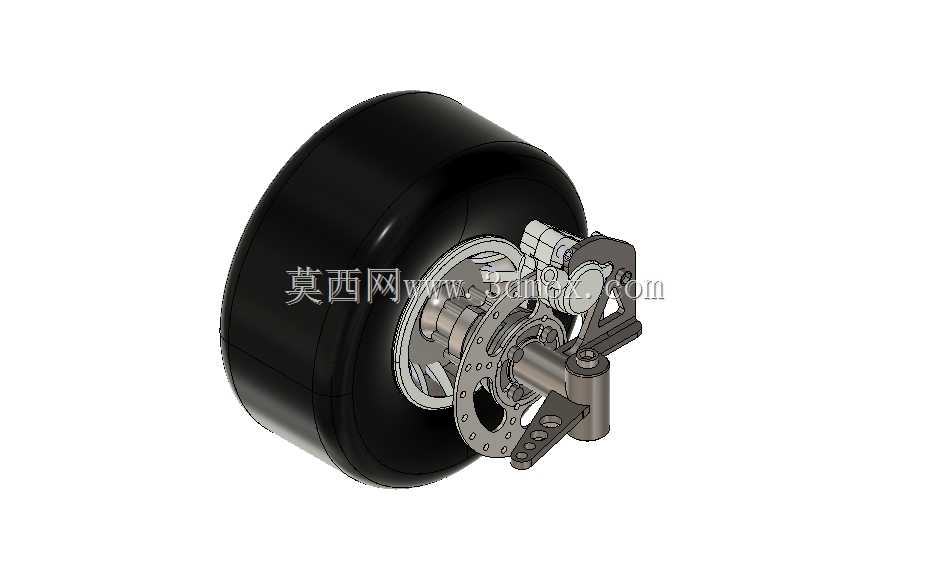

卡丁车右前行走制动集成轮组结构

该轮组结构面向小型休闲卡丁车的右前安装位设计，集成行走承载、转向连接、行车制动三大核心功能，是卡丁车前桥系统的核心执行部件。从实际场地应用场景来看，这类轮组需要适配铺装硬化赛道的高频加减速、连续小半径转向工况，同时要承受过弯时的侧向载荷与制动时的纵向冲击，因此在结构设计上做了多维度的适配优化。设计阶段首先明确了安装边界，轮组的转向节连接位预留了标准的锥面配合接口，可直接匹配卡丁车前桥的转向摇臂安装孔位，无需额外加工转接件，轮辋的偏距设置经过反复校核，保证轮胎外侧与车架主梁的安全间隙在转向满舵时不小于15mm，避免运动干涉。制动部分采用浮动式单活塞卡钳搭配通风钻孔制动盘的配置，卡钳安装支架直接集成在转向节本体上，减少了额外连接部件带来的装配累积误差，制动盘的通风孔沿圆周均布，在车辆高速行驶时可利用轮辋转动的气流带走制动摩擦产生的热量，避免连续制动后出现热衰减。轮胎选用低扁平比的充气橡胶胎，胎面花纹为半热熔取向的连续块状设计，干地抓地性能优异，同时胎侧做了加厚处理，可抵御赛道边缘碎石的剐蹭，降低爆胎风险。轮组的轮毂轴承采用双列角接触球轴承的配置，可同时承受径向载荷与转向时的轴向载荷，轴承预紧间隙通过轴头螺母进行调节，维护时无需拆解整个转向节即可完成间隙调整。转向节下方的摇臂连接位设置了两个不同高度的安装孔，可根据不同赛道的调校需求调整主销倾角，改变转向回正力矩的大小，适配不同驾驶风格的调校需求。整个轮组的装配顺序遵循从内到外的逻辑，先将轴承压入转向节轴承座，再穿入轮轴固定制动盘与轮毂，最后安装卡钳与轮胎，各连接螺栓的扭矩要求经过台架验证，可保证在持续振动工况下不会出现松脱。从实际使用角度看，该结构的零部件通用化程度较高，制动片、轴承等易损件均采用市面通用规格，后期维护更换成本较低，同时整体重量控制在合理区间，可有效降低前桥簧下质量，提升转向响应速度。
