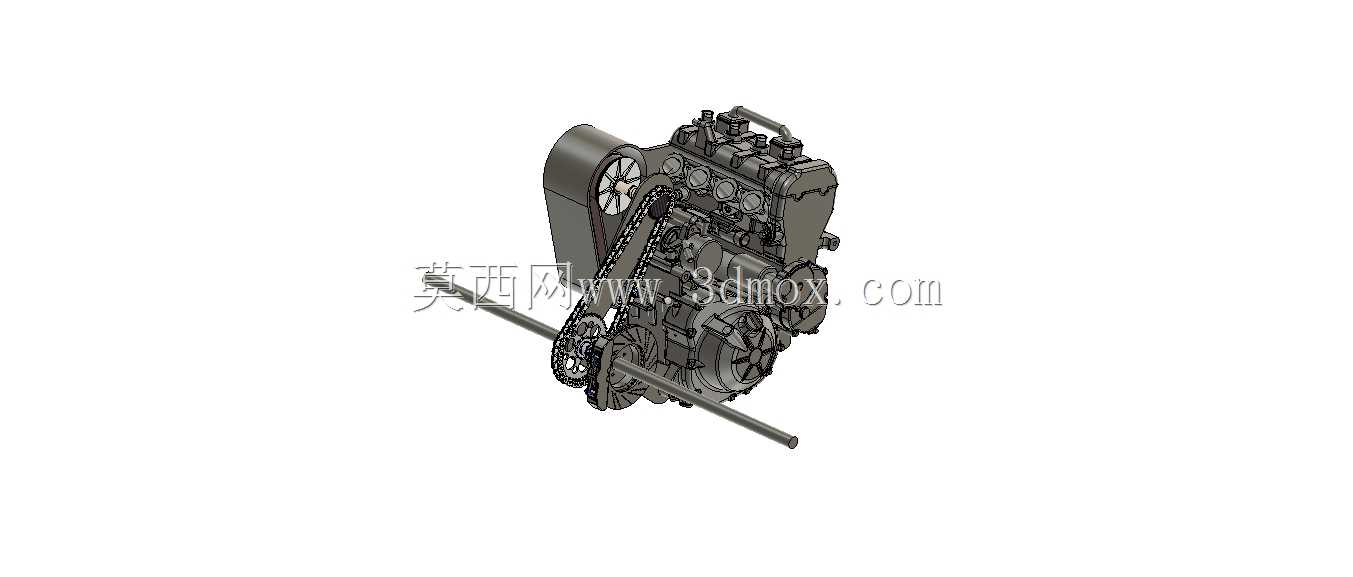

集成CVT与制动组件的四缸动力总成结构

这套动力集成结构主要面向小型乘用车辆、轻型非道路作业机械的动力匹配场景，在整车动力布局中承担动力输出、转速扭矩调节、行进制动的核心功能，是整车动力域的核心集成单元。从实际装车应用来看，该结构将原本分散布置的动力发生单元、变速传动单元、差速输出单元、制动执行单元做了同轴集成设计，能够大幅缩减动力舱的横向、纵向占用空间，降低整车布置阶段的管线排布难度，减少不同子系统间的连接冗余结构。

设计过程中优先考虑了动力传递路径的最短化原则，四缸发动机的输出端直接对接CVT变速总成的输入轴，省去了传统布局中额外设置的中间传动连接法兰，既减少了动力传递过程中的机械损耗，也降低了长轴传动带来的振动共振风险。CVT总成的输出端直接集成差速器结构，差速器两侧输出轴直接延伸连接轮端制动组件，制动盘与制动钳的安装位直接设计在轴组的支撑壳体上，不需要额外设计独立的制动安装支架，进一步压缩了整体结构的轴向尺寸。

从安装边界来看，该总成的发动机侧预留了标准的机脚安装点位，三个主支撑点的位置匹配常规前置前驱车型的动力舱安装坐标，不需要对整车副车架结构做大规模修改即可完成适配；轴组伸出端的长度、花键参数匹配常规紧凑型车型的轮距设计要求，制动盘的安装孔位、制动钳的卡接尺寸兼容同级别常用的轮边组件规格，能够直接对接现有成熟的轮端配套零件，减少选型适配的工作量。

功能特性层面，集成式的结构设计让各子系统的润滑回路可以做部分共用设计，发动机的润滑系统可通过预留油路为CVT传动钢带、差速器齿轮组提供润滑冷却，减少了独立润滑回路的密封点数量，降低了长期使用过程中的渗漏风险。制动组件与轴组的集成设计让制动反作用力可以直接通过轴组壳体传递到动力总成主支撑结构，不需要额外设计制动力传递加强结构，提升了制动过程中的结构刚性，减少制动抖动问题。

在结构建模过程中，各组件的配合公差严格按照车用动力总成的通用设计标准设定，发动机缸体与CVT壳体的连接面定位销位置、密封槽尺寸均参考量产成熟机型的参数设置，差速器齿轮的模数、齿形参数匹配四缸发动机的峰值扭矩输出特性，制动盘的通风结构、制动钳的活塞行程参数匹配该动力总成对应的整车整备质量下的制动性能要求，轴组的支撑轴承选型考虑了径向、轴向的复合载荷工况，能够覆盖急加速、紧急制动、颠簸路面行驶等极端工况下的受力需求。
