五缸星型排布径向动力装置结构

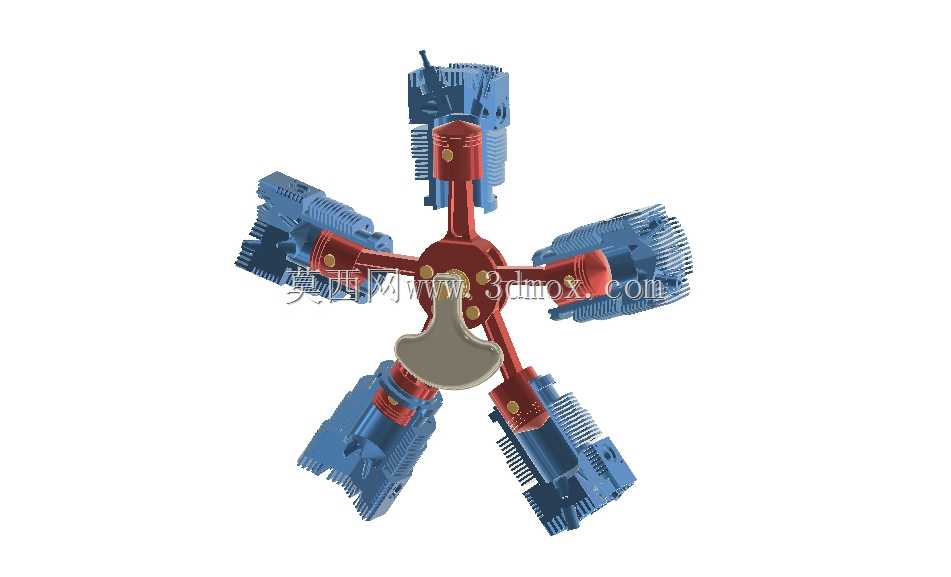

这类五缸径向排布的动力结构，早年广泛应用在轻型通航飞机、小型农用植保飞行器的动力段，部分早期摩托、小型特种作业装备也有同构型的落地案例，核心优势是同排量下轴向尺寸极短，曲轴长度远低于直列、V型排布的动力装置，不需要额外布置复杂的分轴平衡结构，单根曲轴即可完成全部缸体的动力输出，整体自重控制表现优异，非常适合对安装空间轴向长度有严格限制的搭载场景。从结构设计逻辑来看，五个缸体沿曲轴中心呈等角度星型辐射排布，每个缸体的活塞通过连杆直接铰接在中心曲柄销上，没有多余的传动转接部件，动力传递路径极短，机械损耗相比同功率等级的多缸结构更低。设计阶段需要重点考量的边界首先是安装位的径向预留空间，由于缸体沿圆周向外辐射，搭载舱体的径向直径需要完全覆盖五个缸体的散热鳍片外沿，避免缸体散热结构与舱壁发生干涉，同时要预留足够的风冷流通间隙，这类结构大多采用风冷散热，缸体外壁的密集鳍片就是为了增大迎风换热面积，安装时不能遮挡缸体周围的进风通道，否则会出现缸温不均、局部过热的问题。其次是曲轴端的输出连接边界，中心曲轴的输出端需要匹配搭载设备的输入轴同轴度要求，由于五个缸体交替做功，曲轴输出的扭矩波动相比单缸、双缸结构更平缓，但安装时仍然要保证连接法兰的端面跳动公差控制在合理区间，避免长期运行出现轴系疲劳。从功能特性上看，这种结构的每个缸体做功间隔均匀，运行时的整机振动更容易控制，不需要加装大质量的平衡轴来抵消一阶二阶振动，整体结构的零件数量更少，后期维护时可以单独拆解单个缸体进行检修，不需要完全拆解整机。设计建模过程中，需要重点验证活塞在上止点、下止点位置时与缸盖、曲轴箱的间隙，避免运动过程中出现活塞撞缸的问题，同时要核对每个连杆的铰接角度，保证五个缸体的活塞行程完全一致，避免出现各缸压缩比偏差过大导致的运行抖动。另外，这类星型结构的中心曲轴箱是所有缸体的安装基准，建模时要保证五个缸体的安装定位止口沿圆周方向的角度公差、同轴度公差符合设计要求，否则装配时会出现缸体错位，导致活塞运动卡滞。
