汽车转向系统克努克接头结构设计

在商用车与乘用车辆的转向传动链路中，克努克接头作为转向节总成的核心连接构件，承担着转向力矩传递、活动角度补偿、多部件衔接的关键作用，其结构合理性直接决定转向操作的平顺性与行驶安全性。从实际装车场景来看，该接头布置于转向摇臂与转向节臂的衔接位置，需要同时适配悬架跳动带来的位移变化、转向动作的角度偏转，还要承受路面颠簸传递的交变冲击载荷，因此在结构设计阶段需要兼顾连接刚性与活动自由度的平衡。

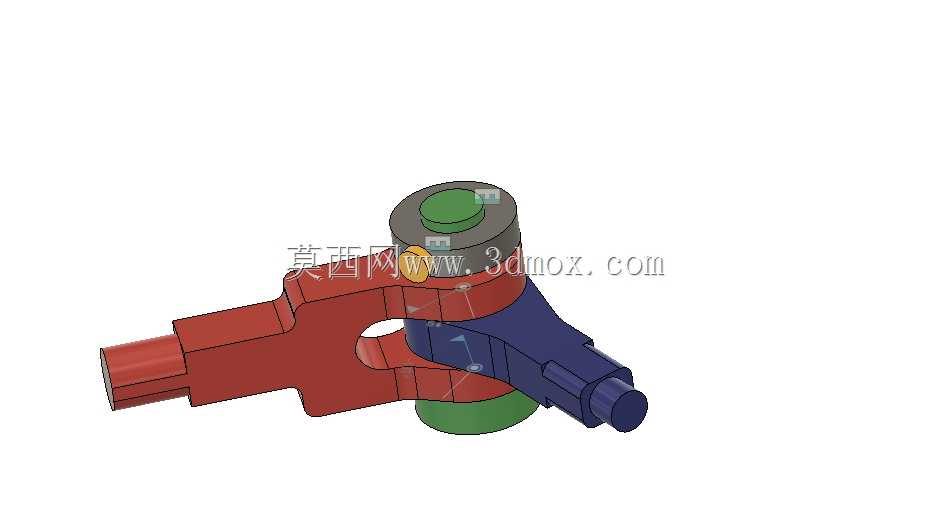

本次设计的接头采用分体式组合结构，主体承力部分采用分叉式构型，两个延伸臂分别对应转向拉杆与节臂的安装接口，中间的回转腔体内置铰接配合面，可实现绕主销轴的±35度范围偏转，满足车辆前轮最大转向角的设计要求。接头的上下端面设置有同轴的衬套安装位，压装耐磨衬套后可降低铰接部位的摩擦损耗，延长部件维护周期；侧向的锁紧结构采用楔形卡位配合紧固件的形式，可避免长期交变载荷下出现连接松脱的问题。

从安装边界来看，该接头的中心回转直径适配主流轻型车辆的转向节主销尺寸，两个侧臂的安装孔位中心距符合对应车型转向拉杆的行程匹配要求，整体外轮廓在最大转向角度下不会与周边的悬架摆臂、制动管路、轮毂支架产生运动干涉。设计过程中针对接头的受力路径做了优化，将载荷集中的拐角位置做了大圆弧过渡处理，避免应力集中导致的疲劳断裂问题，各配合面的公差带按照IT7级精度设定，既保证装配后的活动顺畅度，又能控制铰接部位的旷量在合理范围内，避免转向虚位过大影响操控手感。

在实际应用中，该结构不仅可用于传统燃油车辆的转向系统，也可适配新能源车型的线控转向传动链路，其多接口的构型可兼容不同规格的转向拉杆连接，无需大幅修改周边部件的安装位置即可完成适配，能够降低整车转向系统的改型设计成本。接头表面的非配合面预留有涂装工艺余量，配合面做了粗糙度控制，可满足整车零部件的表面处理与装配精度要求。
