多辐条网状改装款汽车轮毂结构设计

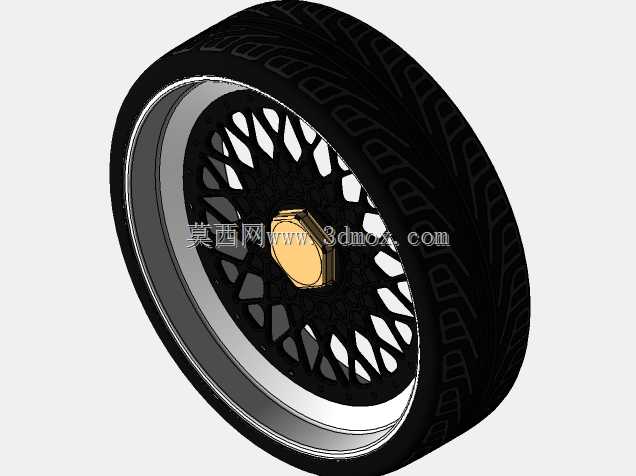

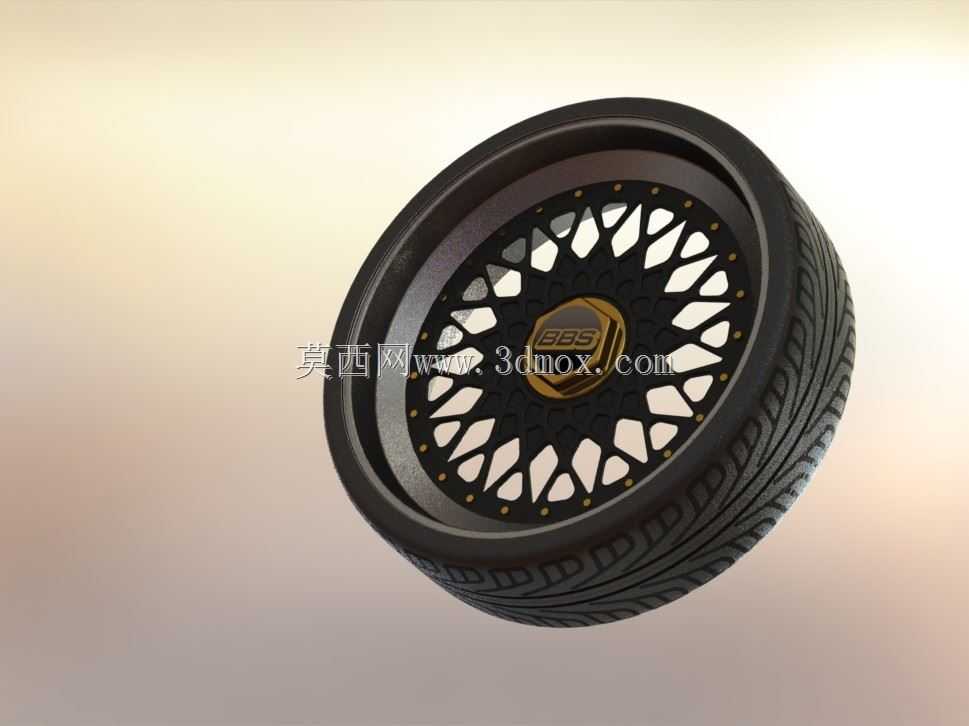

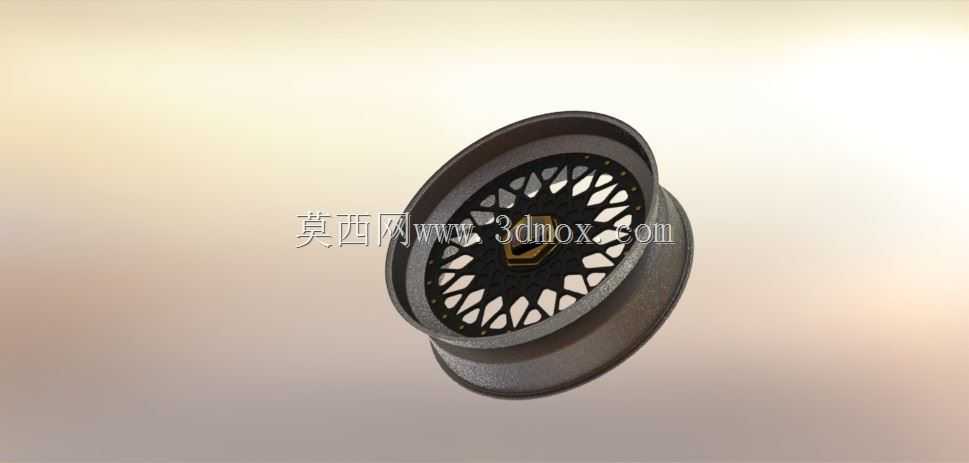

这款轮毂采用宽边抛边设计搭配网状多辐条结构，在改装车应用场景中，既能够满足视觉层面的个性化改装需求，也兼顾了行走系统的实际性能要求。从实际装车用途来看，该轮毂适配多数家用轿车及入门性能车的改装升级，可匹配对应孔距的制动系统，预留的内部空间能够容纳大尺寸刹车卡钳与划线刹车盘，避免轮毂与制动部件发生运动干涉。设计阶段首先考虑了轮辋的受力分布，网状辐条采用不等厚截面设计，靠近轮心安装座的位置辐条截面更厚，逐步向轮辋边缘收窄，在保证整体径向、侧向承载能力的前提下，尽可能降低簧下质量，提升车辆悬挂系统的响应速度。轮辋部分采用两片式结构的设计思路，外轮缘做了加厚翻边处理，既能够在低胎压行驶时减少轮胎脱圈的风险，也能在日常行驶中抵御路肩剐蹭对轮辋边缘的损伤，抛边表面做了平整化处理，降低高速行驶时的轮边风阻。安装边界方面，轮毂中心孔做了台阶式定位设计，能够匹配不同车型的中心孔套环，安装孔位按照标准乘用车螺栓分布圆设计，可适配常见的5孔螺栓规格，轮辋的偏距设置兼顾了多数车型的轮距加宽需求，装车后不会超出翼子板边界，也不会与内侧悬挂拉杆、减震器部件产生摩擦。辐条表面的镂空设计除了视觉效果外，更重要的是能够引导行驶气流穿过轮毂，带走刹车系统工作产生的热量，降低长距离制动时的热衰减概率。轮辋的胎圈座位置按照标准轮胎匹配尺寸设计，能够适配对应扁平比的民用改装轮胎，保证轮胎安装后的气密性与贴合度，气门嘴预留位置设置在轮辐间隙处，方便充气与胎压监测模块的安装，不会与辐条产生位置冲突。整体结构在建模时充分考虑了铸造工艺的拔模角度，辐条背面做了均匀的壁厚过渡，避免生产过程中出现缩孔、应力集中等问题，轮心安装面做了精加工余量预留，能够保证装车后轮毂的端面跳动量控制在合理范围内，减少高速行驶时的车轮抖动问题。
