螺旋输送式压榨脱水设备结构设计

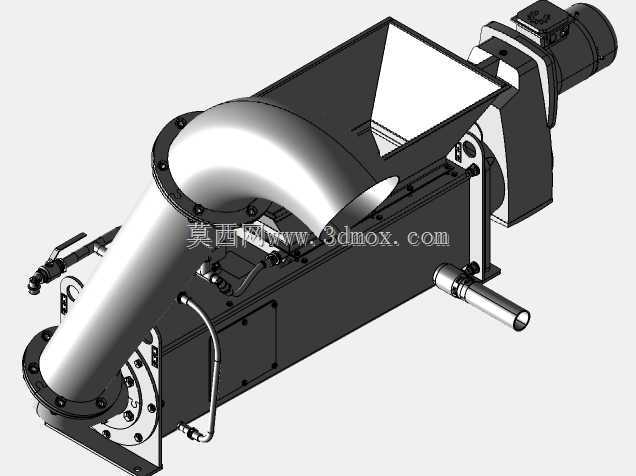

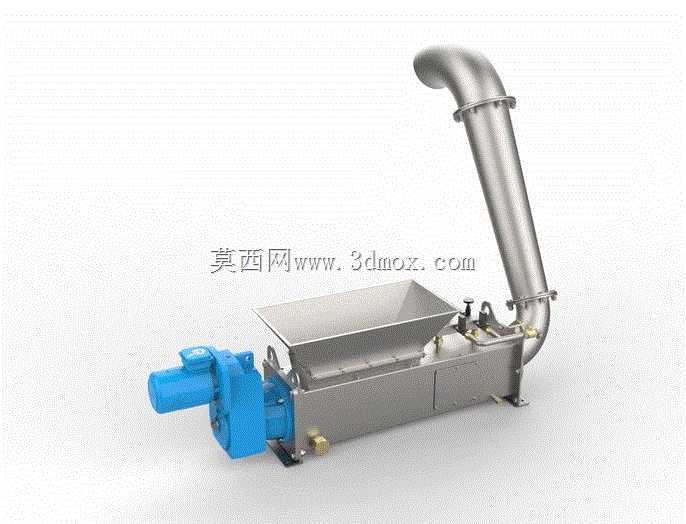

这款螺旋压榨设备的三维结构，核心围绕连续式固液分离作业场景搭建，在果蔬加工、餐厨废渣处理、农产品初加工、酿造糟渣脱水等工况中都有广泛适配空间，可直接对接前端物料输送环节，完成进料、压榨、挤干、排料的连续作业流程，无需人工中途干预。从结构布局来看，设备采用卧式布置，左侧集成驱动减速单元，直连螺旋压榨主轴，动力传递路径短，传动损耗更低，驱动端的防护壳体做了密封处理，可避免压榨过程中汁液飞溅渗入传动部件，延长核心传动件的使用寿命。中部的压榨腔体采用分段式设计，进料端设置敞口式受料斗，料斗侧壁做了倾斜导料角度，可保证湿态物料顺畅落入螺旋槽内，不会出现架桥堵料的问题；螺旋轴沿出料方向采用变径变距设计，随着螺旋推送的行程推进，物料所在的腔体容积逐步缩小，挤压力逐级提升，可将物料内部裹挟的游离水充分挤出，挤出的汁液通过腔体下部的集液槽汇集排出，挤干后的固态渣料则通过末端的出料口排出，配套的弯管出料结构可根据现场安装需求调整排料方向，适配不同高度的接料设备。设备底部设置整体式安装机架，机架上预留了多个地脚螺栓固定孔，可直接固定在混凝土基础或者钢制操作平台上，安装时需保证设备整体水平度偏差不超过千分之二，避免螺旋轴运转时出现偏磨问题。整机的外形尺寸适配中小型加工车间的布局需求，宽度方向控制在常规设备通道的通行范围内，上方的弯管排料结构可根据现场管线走向做角度调整，无需额外加装转接弯头。从设计思路上，这款设备优先考虑了易清理维护的需求，压榨腔体的侧盖采用快拆式连接结构，日常生产结束后可快速打开腔体内部，冲洗残留的物料渣，避免物料变质滋生细菌，尤其适配食品加工类工况的卫生要求；螺旋叶片边缘与腔体内壁的间隙控制在合理范围，既不会出现物料卡滞的问题，也能保证压榨过程中物料不会随叶片空转，推送效率稳定。驱动端与压榨腔体之间设置了多重密封结构，可防止压榨汁液泄漏到传动侧，同时也能避免传动侧的润滑油脂渗入物料区域，符合食品接触类设备的卫生设计要求。设备的进料端还预留了调节压板的安装位置，可根据不同物料的脱水需求调整出料端的背压，改变压榨段的压力区间，适配不同含水率要求的物料处理需求，比如处理纤维含量较高的果蔬渣时可适当调高背压获得更干的渣料，处理粘性较大的糟渣时可适当调低背压避免堵料。
