旧3吨棘轮杠杆心轴压力机更换冲压件

在小型冲压加工、机修车间的日常作业场景里，3吨级棘轮杠杆式心轴压力机是小吨位压装、浅冲压、零件校形工序里的常用设备，这类手动压力机依靠棘轮棘爪结构实现杠杆力的逐级放大，不需要外接动力源，靠操作人员扳动杠杆就能输出稳定的压装力，在零散维修、小批量零件试制场景里的使用频率极高，而心轴位置的冲压支撑件，是这类设备里承受交变载荷的核心易损零件。

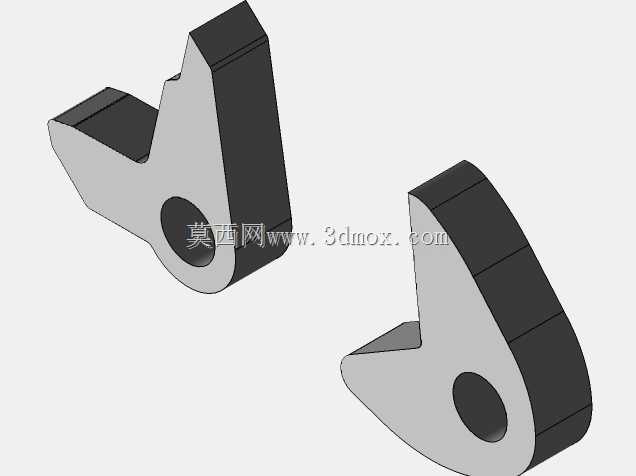

这个冲压件的核心功能，是作为心轴的定位支撑与棘爪动作的限位承力结构，在设备作业时，杠杆往复扳动过程中，棘轮的转动扭矩会通过心轴传递到冲压执行端，这个零件需要同时承担心轴的径向支撑力、杠杆摆动带来的侧向冲击力，还要保证棘爪在回程时不会出现错位滑脱。从结构设计来看，零件整体采用等厚钢板冲压成型，没有多余的减重或装饰结构，所有轮廓都是为了适配设备原有安装空间设计：下部的圆弧轮廓是为了避让压力机机架的弧形安装槽，避免杠杆摆动时零件与机架发生运动干涉；上部的V型缺口是棘爪的卡位结构，缺口的角度与棘爪端部的倒角完全匹配，能保证棘爪在咬合时接触面积均匀，不会出现应力集中导致的崩边；中间的通孔是心轴的安装孔，孔位与零件外轮廓的位置度公差控制在0.1mm以内，保证心轴安装后与机架轴孔的同轴度，避免心轴转动时出现卡滞。

从安装边界来看，零件的厚度与原有冲压件完全一致，安装时不需要对机架的安装槽进行二次修磨，直接替换原有磨损零件即可完成装配；零件外侧的直面是与机架定位面贴合的安装基准面，平面度要求控制在0.05mm以内，保证安装后零件不会出现倾斜，避免心轴承受额外的弯曲应力。设计时没有采用额外的焊接或拼接结构，整体一次冲压成型，就是为了在承受交变冲击载荷时，不会出现焊缝开裂的问题，零件的边缘都做了小倒角处理，避免安装时割伤操作人员，也能消除冲压剪切带来的边缘应力集中区，提升零件的疲劳寿命。在实际使用场景里，这类易损件的磨损通常出现在V型缺口的咬合面与心轴孔的内壁，长期使用后缺口会被棘爪挤压出变形凹坑，心轴孔会因为长期转动摩擦出现椭圆化，导致棘轮咬合失效、压力机输出力不足，这个替换件的结构完全复刻原有零件的受力特性，同时在缺口位置预留了轻微的硬化处理余量，能比原厂零件承受更多次的冲击咬合，适配日常维修替换的需求。
