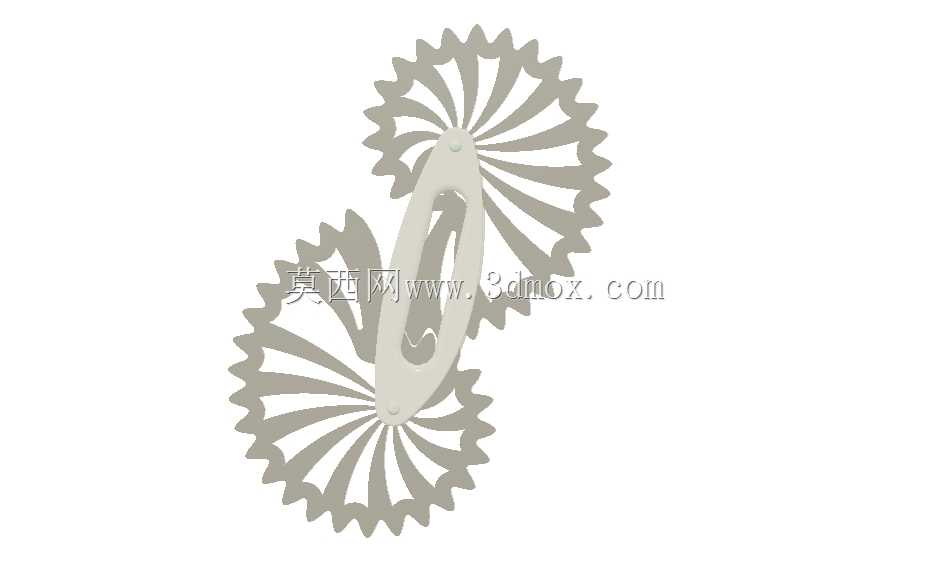

鹦鹉螺造型非圆啮合齿轮传动结构

这套非圆齿轮传动结构采用鹦鹉螺曲线作为齿廓分布的基准轮廓，区别于常规渐开线圆柱齿轮的定传动比特性，可在两平行轴之间实现按特定规律变化的变传动比输出，适配需要非匀速转速传递的特殊传动场景。在轻工包装设备的间歇送料机构、文创类动态展示装置、特种玩具的动力传动单元中，这类变传动比齿轮可省去复杂的凸轮连杆组合结构，仅通过一对啮合齿轮就能实现预设的非线性转速输出，大幅缩减机构的整体占用空间。从设计逻辑来看，建模阶段首先基于鹦鹉螺的等角螺线数学方程生成两个齿轮的节曲线，校验节曲线的啮合共轭特性，确保两轮在整周转动过程中无啮合干涉、无传动死点，齿顶与齿根的间隙控制在标准侧隙范围内，避免运转过程中出现卡滞或冲击异响。齿形的生成沿节曲线法向排布，每个轮齿的齿厚、齿高随节曲线的曲率变化做适应性调整，在节曲线曲率半径较小的位置适当缩减齿高，避免齿顶变尖导致的强度不足问题，曲率半径较大的位置则保持标准齿形参数，保证啮合接触面积足够，传递扭矩过程中齿面接触应力处于材料许用范围内。安装边界方面，两个齿轮的中心距为固定值，装配时需保证两轴的平行度公差控制在0.02mm以内，轴端的轴向窜动量不超过0.05mm，否则会加剧齿面的偏磨，缩短结构使用寿命。齿轮的轴向厚度根据传递扭矩的大小匹配，常规轻载场景下厚度取模数的6-8倍即可满足强度要求，齿坯可采用工程塑料注塑成型或铝合金铣削加工，适配不同载荷等级的使用需求。实际运转过程中，主动轮匀速转动时，从动轮的转速会随啮合位置的节曲线曲率变化呈现周期性的快慢波动，这种波动特性可直接匹配需要周期性变速的执行机构，比如文创装置中的动态摆件，可通过转速变化模拟自然生物的运动节律，相比常规定传动比齿轮搭配调速结构的方案，零件数量更少，装配调试难度更低，传动过程的噪音也更小。在结构验证阶段，需做整周的啮合运动仿真，逐帧检查每个轮齿的进入啮合与退出啮合过程，确认无齿顶干涉、无根切现象，同时核算齿轮的静强度与接触疲劳强度，确保在额定载荷下轮齿不会发生弯曲断裂或齿面点蚀问题。
