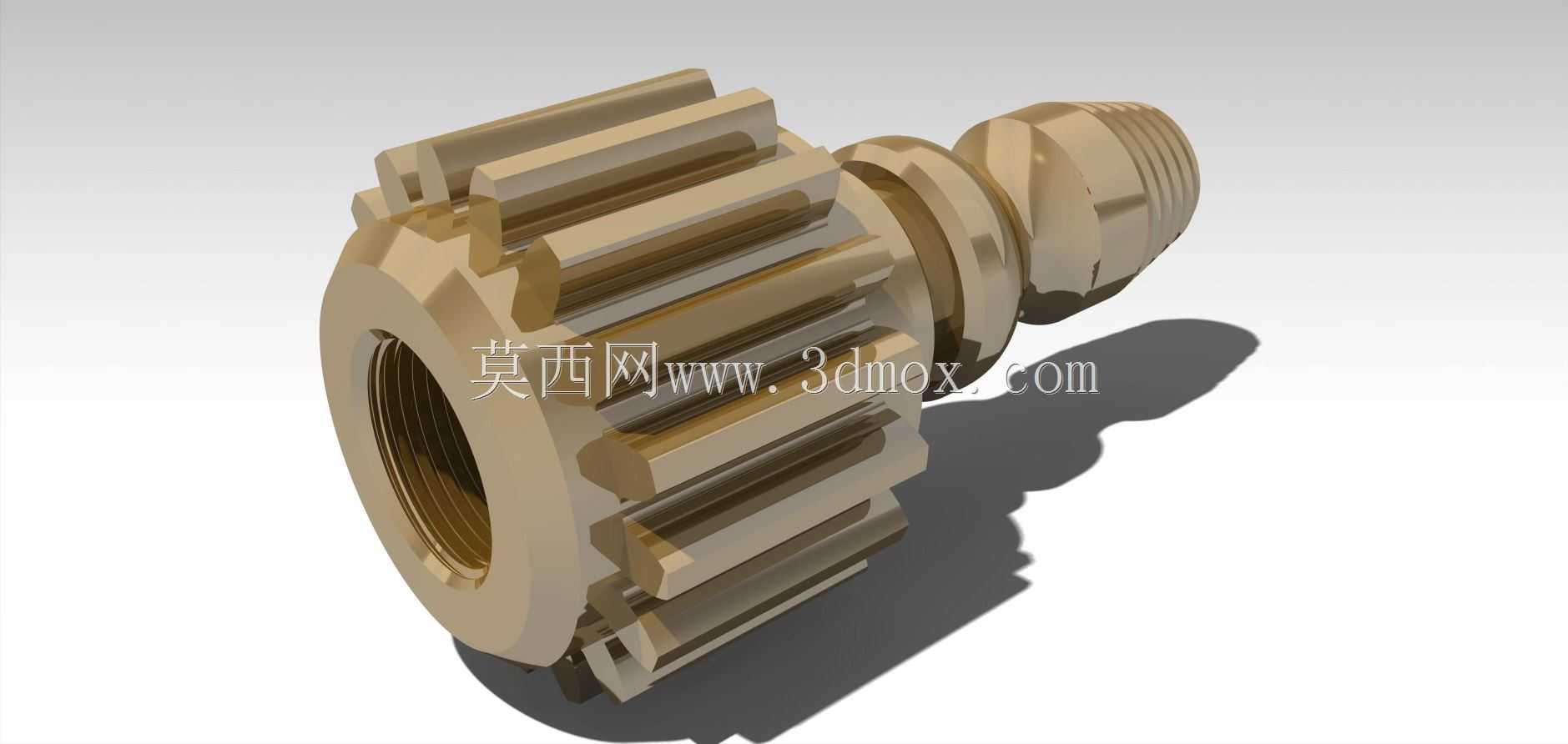

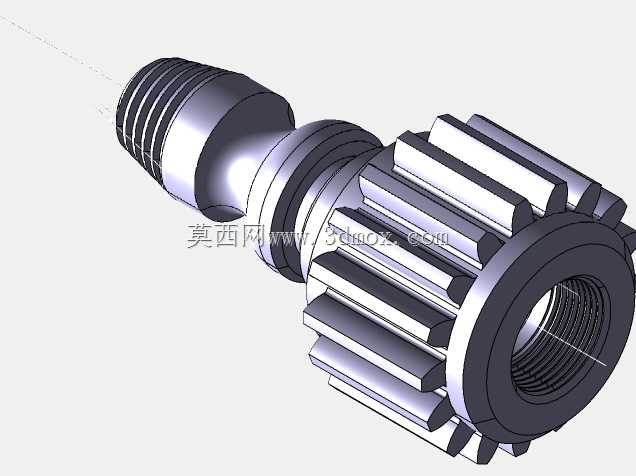

带内外螺纹轴端短齿廓传动齿轮结构

这类带轴集成结构的短齿廓齿轮，多应用在中小扭矩的紧凑传动工位中，常见于小型流体控制设备、精密进给机构的动力传递环节，区别于普通分体式齿轮与轴的装配结构，该零件将齿轮本体与连接轴做一体化设计，省去了键槽、紧定螺钉等额外连接结构，能在极小的安装空间内完成动力输入输出与管路接口的集成。从实际使用场景来看，轴端的内螺纹用于对接内部通油或者通气的管路通道，外锥螺纹则用于和外部硬管或者快插接头做密封连接，齿轮部分的短齿廓设计，是为了在有限的轴向长度内保证足够的啮合重合度，同时降低齿顶圆直径，适配周边狭小的壳体安装空间，避免和相邻的阀件、传感器支架产生运动干涉。设计过程中首先要确定安装边界：齿轮的齿顶圆尺寸需要匹配啮合齿轮的中心距要求，轴段的两处螺纹分别要满足管路连接的密封标准，内螺纹的深度要保证管路拧入后不会和齿轮内部的通腔产生干涉，外锥螺纹的锥度要符合密封管螺纹的公差要求，保证装配后无需额外密封件即可实现低压工况下的介质密封。齿部的短齿廓设计相比标准齿形，齿顶高系数更小，在相同模数下齿的总高度更低，对应的轴段直径可以做的更大，提升整个零件的抗扭刚度，在频繁正反转的传动工况下，不会出现齿根断裂或者轴段变形的问题。零件的安装方式为轴向插入式装配，齿轮两侧的轴肩分别作为轴向定位的基准面，一侧抵靠壳体的轴承内圈，另一侧通过接头拧紧后实现轴向锁紧，无需额外的轴向固定零件，装配工序相比分体式齿轮轴减少了3个以上的装配步骤，适合大批量自动化装配的生产线使用。在实际选型匹配时，需要注意齿部的啮合侧隙要适配传动精度要求，因为是一体化结构，没有键连接的回程间隙，传动精度比分体装配的齿轮轴高1-2个精度等级，适合用在对传动回程有要求的小型调节机构中，比如小型阀门的开度调节传动、精密计量泵的动力输入轴等场景。另外轴端的外锥螺纹在设计时预留了足够的扳手夹持位，装配时可以通过轴段的扁位或者六角结构施加拧紧力矩，不会因为拧紧力矩过大导致齿部受力变形，齿轮的齿向公差按照7级精度控制，保证在额定转速下啮合噪音控制在合理范围内，适配多数民用及工业小型设备的噪音要求。
