双气口杆式气缸气动执行元件结构

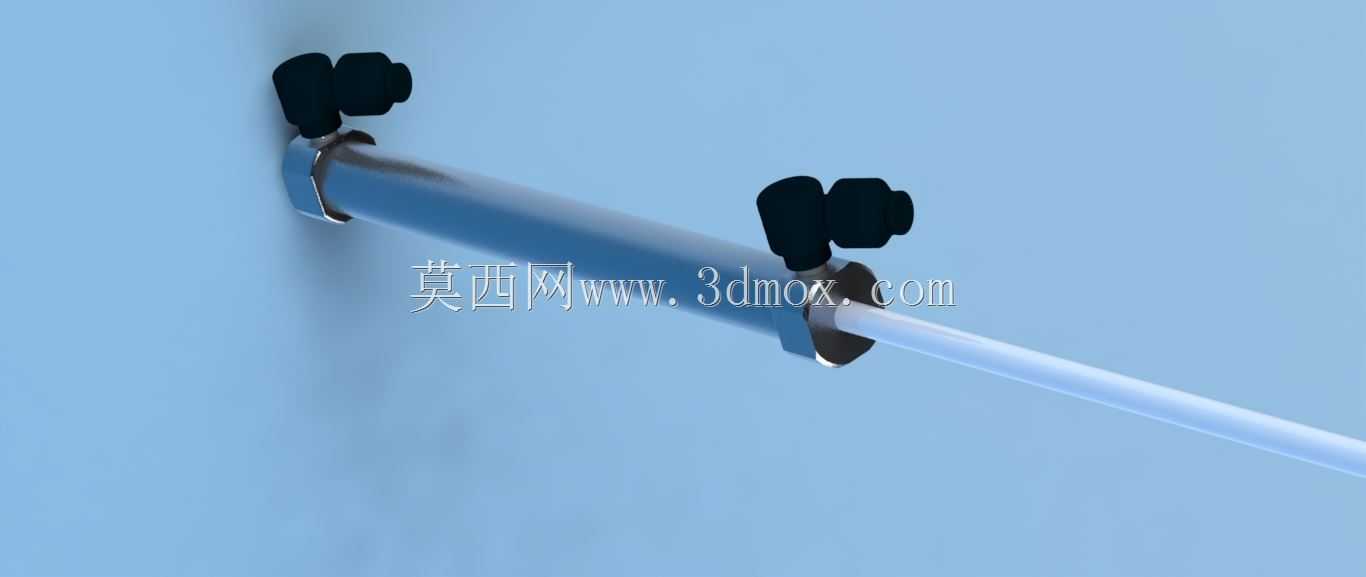

这款杆式气缸在轻工包装、电子装配、小型自动化工装的气动回路里应用十分广泛，作为直线往复动作的执行端，它承担着工件推送、夹具压紧、工位切换这类高频往复的动作输出，相比电动推杆，它的响应速度更快，过载时可通过气路泄压实现自我保护，不会像刚性传动那样因卡滞烧毁驱动部件，在短行程高频动作的工位上适配性极强。从结构设计来看，这款气缸采用了缸筒与活塞杆同轴贯穿的布局，两个侧置气口分别对应缸筒内活塞的前后腔，气口采用外螺纹接头结构，可直接对接快插气动接头，不需要额外加装转接座，能减少气路连接的泄漏点。设计时将气口布置在缸筒侧方而非端盖位置，主要是考虑到狭窄安装空间下的管路排布需求，当气缸安装在工装板内侧、设备框架夹缝这类横向空间受限的位置时，侧置气口不会因为端盖接头突出挤占安装余量，管路弯折半径也能控制在合理范围，避免气动软管长期弯折产生开裂漏气的问题。从安装边界来看，这款气缸的缸体外径统一，两端的安装固定位采用了外螺纹锁紧结构，可配合圆螺母直接固定在安装板的开孔上，不需要额外制作安装支架，活塞杆伸出端为光轴结构，可根据实际使用需求加装浮动接头、连接叉或者推块，适配不同的工件接触场景。设计过程中缸筒内壁做了珩磨处理，表面粗糙度控制在适合活塞密封圈滑动的区间，能降低活塞往复运动的摩擦阻力，减少密封圈的磨损速度，延长气缸的整体使用寿命。活塞上的密封圈采用双向密封结构，前后腔通气时不会出现内泄问题，保证输出推力的稳定性，在0.5MPa的常规供气压力下，输出力可满足大部分小型工装的动作需求。在实际选型应用时，需要注意预留活塞杆的伸缩行程余量，不能让活塞运行到缸筒端点硬接触，通常要预留5到10毫米的行程余量，避免长期撞击导致端盖变形、密封圈损坏。气路连接时要注意两个气口的通气方向对应活塞杆的伸出与缩回动作，搭配对应的电磁阀即可实现动作的自动控制，若需要调节动作速度，可在气口处加装节流阀，通过调整排气流量来控制活塞杆的运行速度，避免动作过快产生冲击，损坏工件或者设备结构。这类气缸在3C产品组装流水线、小型物料分拣设备、印刷机械的走纸机构里都有大量应用，结构简单可靠，维护时只需要定期更换活塞密封圈、清理气口处的杂物即可，不需要复杂的拆解维护流程，对设备运维人员的技术要求较低。
