钢筋混凝土结构塔式起重机仿真模型

在建筑施工领域，塔式起重机是承担高空物料转运、重型构件吊装的核心设备，尤其在高层、超高层建筑作业场景中，其作业覆盖范围、起升高度与载重能力直接决定现场施工的物料周转效率。这款以钢筋混凝土结构为核心设计思路的塔式起重机模型，还原了实体塔机的核心受力逻辑与结构组成，可用于结构受力演示、施工场景教学以及塔机结构优化的前期验证参考。

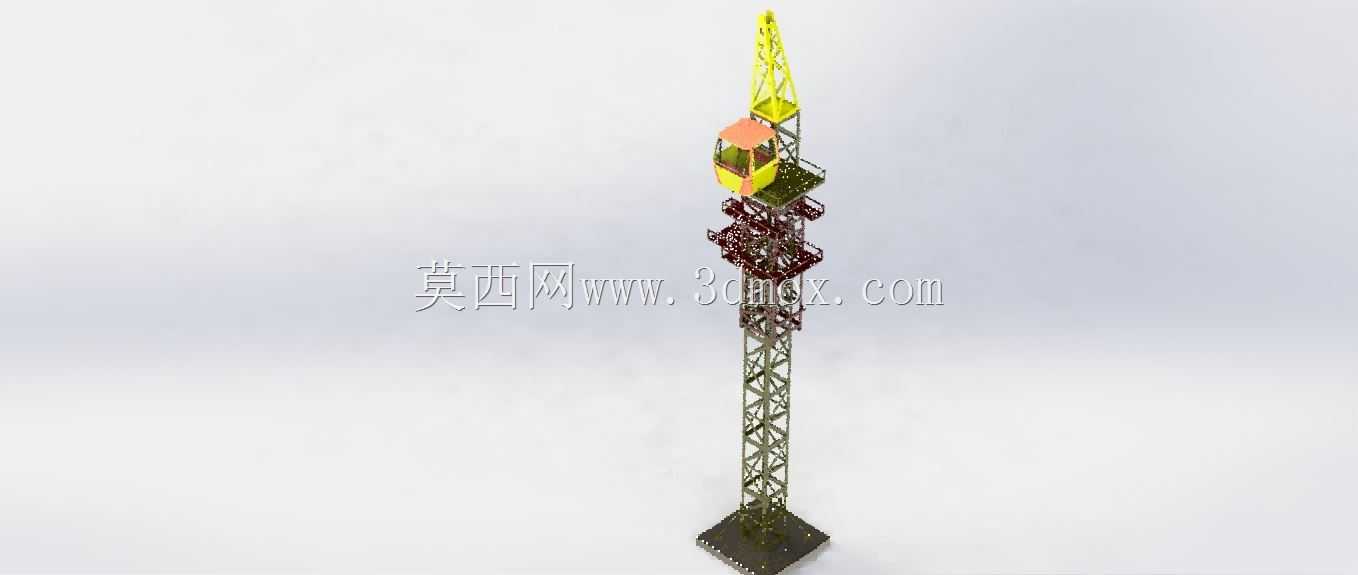

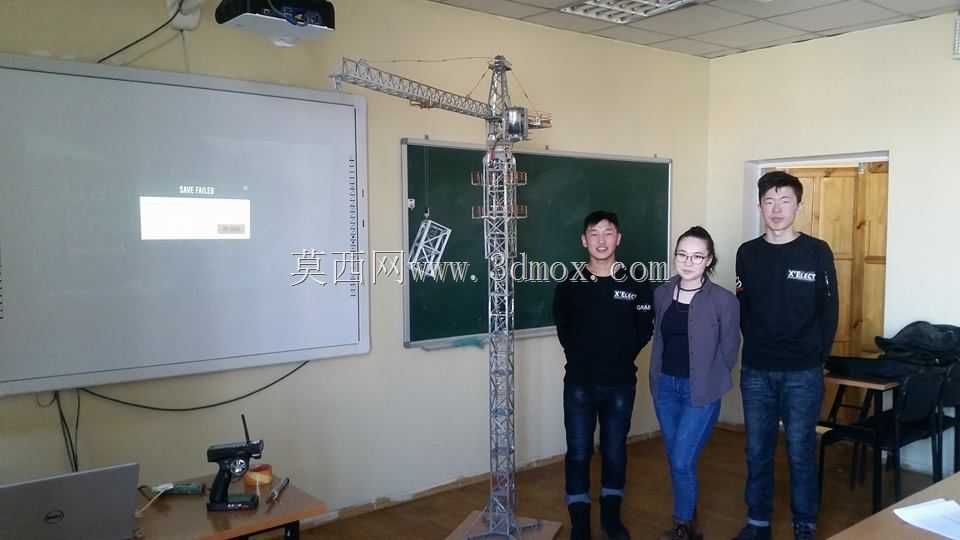

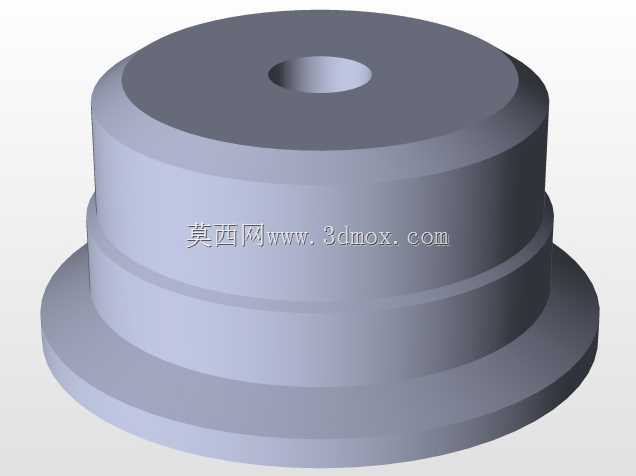

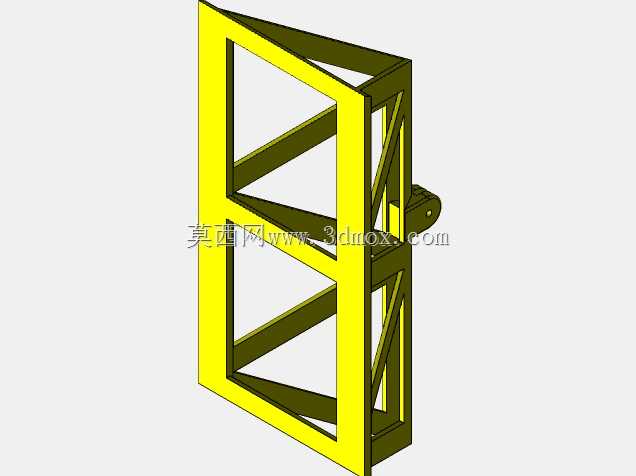

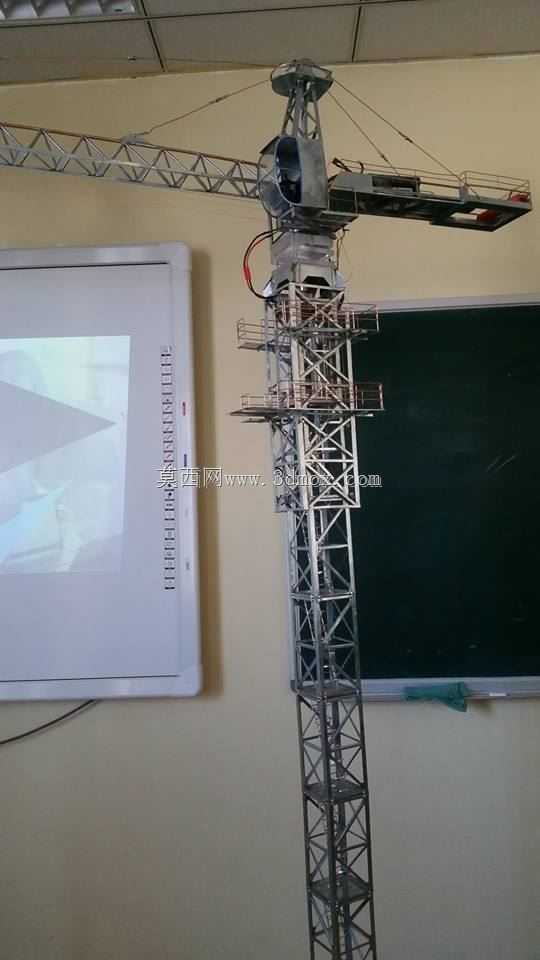

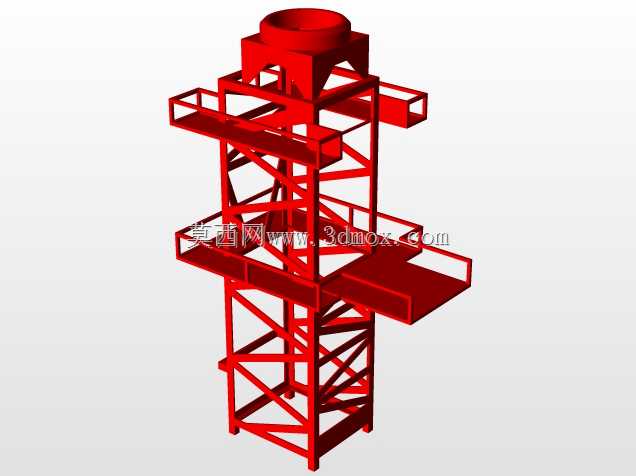

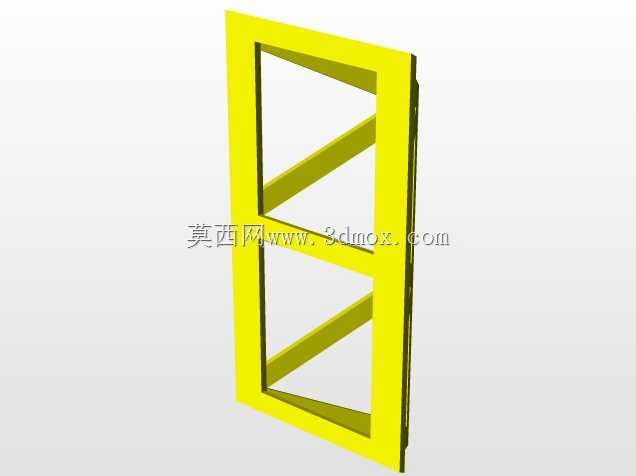

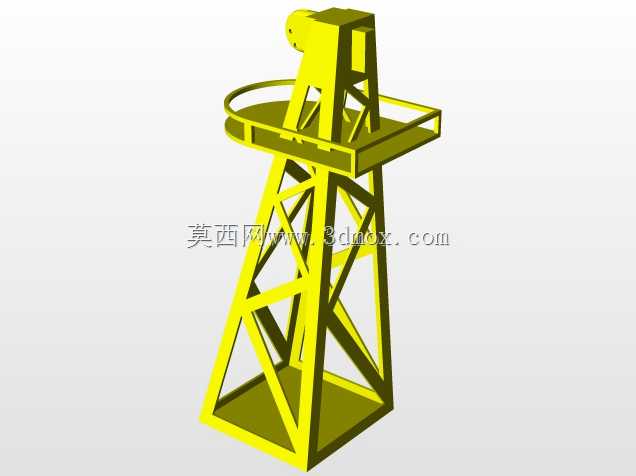

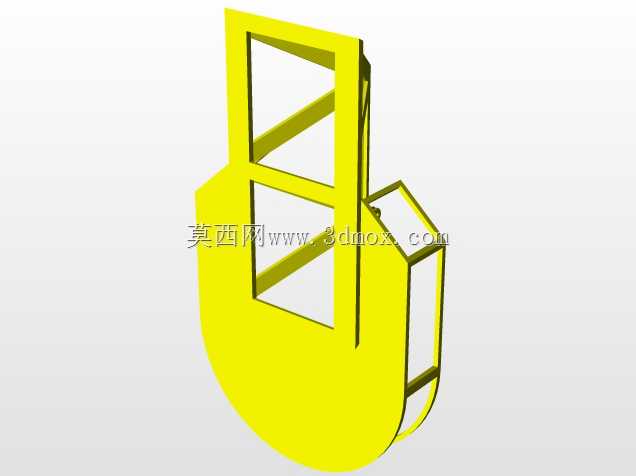

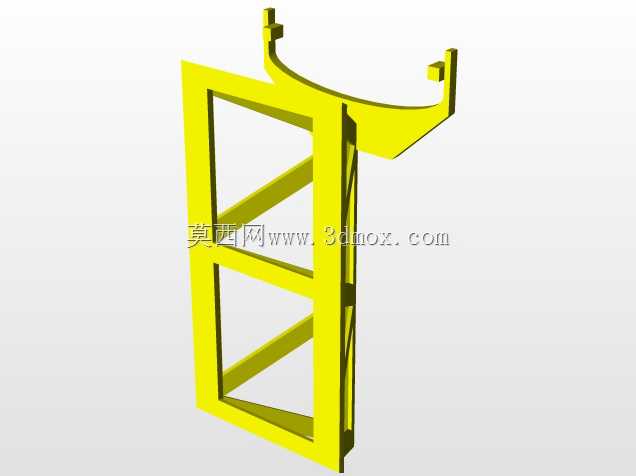

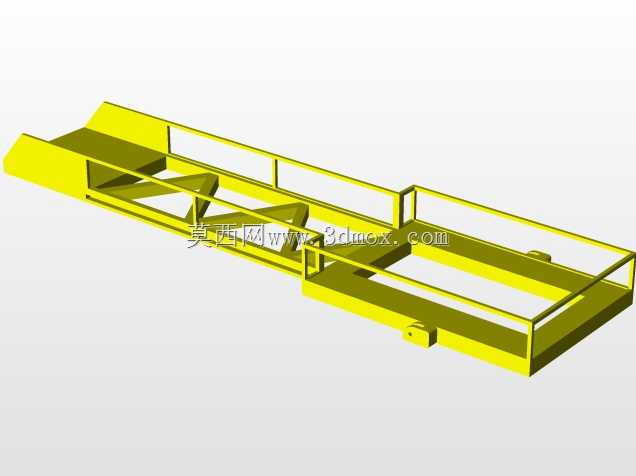

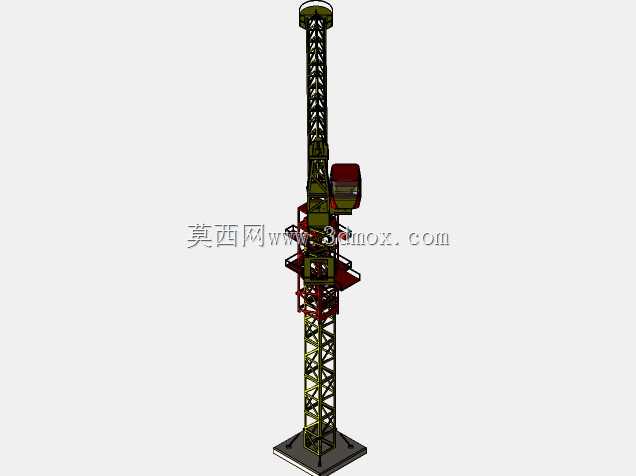

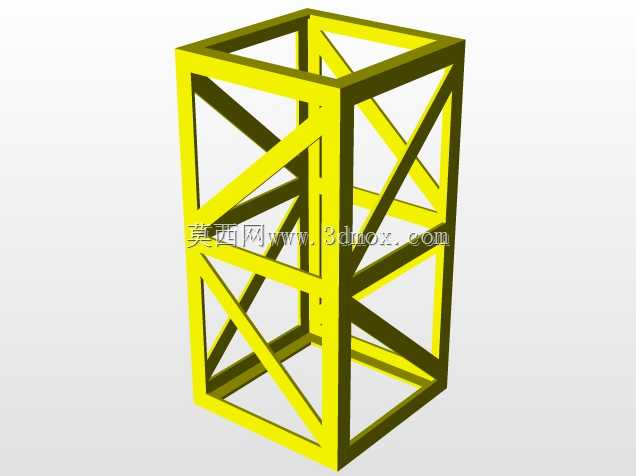

从结构设计逻辑来看，模型参照实体塔机的受力传递路径搭建，底部基座采用模拟钢筋混凝土的配重结构，匹配上部塔身、起重臂、平衡臂的载荷分布，避免模型出现重心偏移失稳的问题。塔身部分采用格构式桁架结构设计，每一节标准节的腹杆排布都参照实际塔机的受力计算结果设置，斜腹杆与主弦杆的连接节点还原了实体设备的焊接连接形式，既保证塔身的轴向抗压能力，也能平衡起重臂回转、重物起吊时产生的横向弯矩与扭矩。起重臂部分采用变截面桁架设计，从根部到臂端截面逐步收窄，匹配不同作业半径下的载重梯度，臂架上预留的小车行走轨道、起升绳导向滑轮位置都与实体设备保持一致，可直观演示变幅小车沿臂架移动、重物垂直起升的作业过程。平衡臂端设置了对应配重块的安装位，通过重量配平抵消起重臂侧的载荷力矩，保证上部回转结构的受力平衡，回转支承的位置设置在塔身顶部与上部结构的连接节点处，还原了实体设备360度回转作业的结构基础。

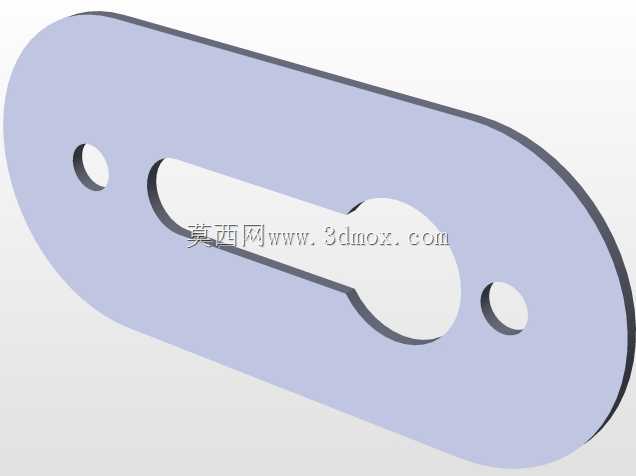

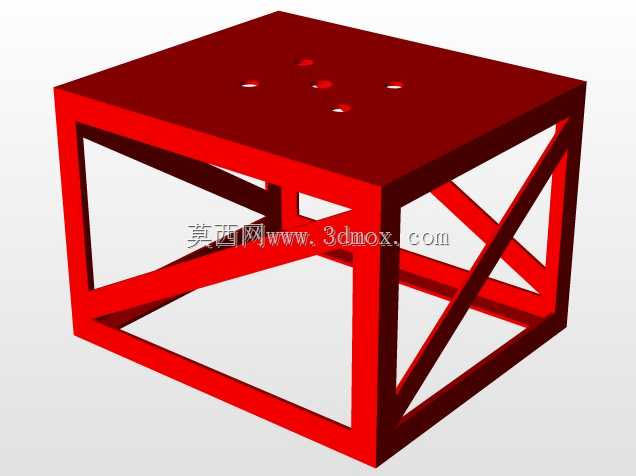

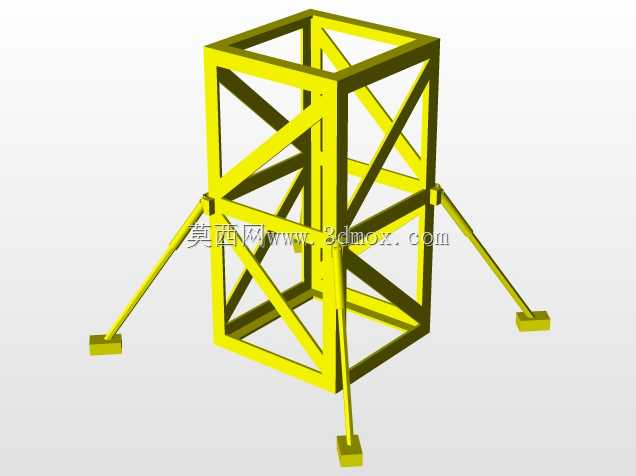

从安装边界与尺寸适配来看，模型整体比例协调，底部基座的占地面积匹配上部结构的稳定支撑需求，起重臂的作业半径与塔身高度形成合理比例，不会出现臂架过长导致的倾覆风险。在实际工程应用中，这类结构的塔机多用于城市核心区的高层建筑施工，相比纯钢结构的塔机模型，钢筋混凝土基座的设计思路更贴近现场固定式塔机的实际安装形式——现场施工中，固定式塔机往往会在基础浇筑阶段预埋地脚螺栓，搭配钢筋混凝土基础承载整台设备的重量与作业载荷，模型对这部分结构的还原，能帮助结构设计从业者更直观理解塔机基础的受力传递逻辑，在进行实体塔机基础设计时，可参考模型的载荷分布逻辑核算基础承载力、地脚螺栓预埋深度等参数。

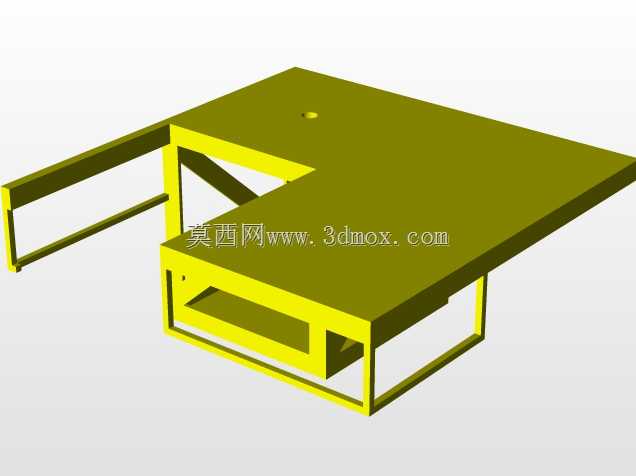

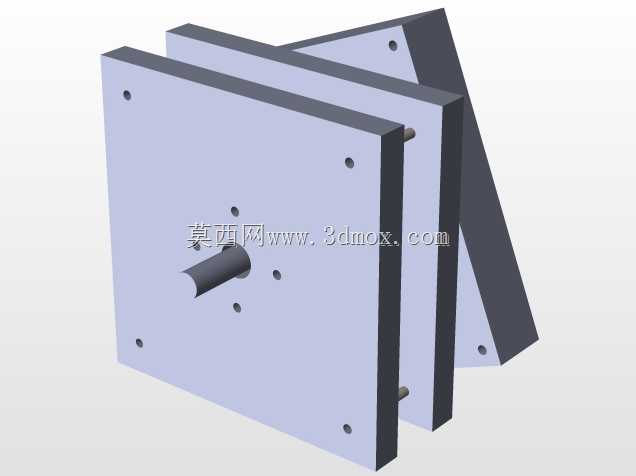

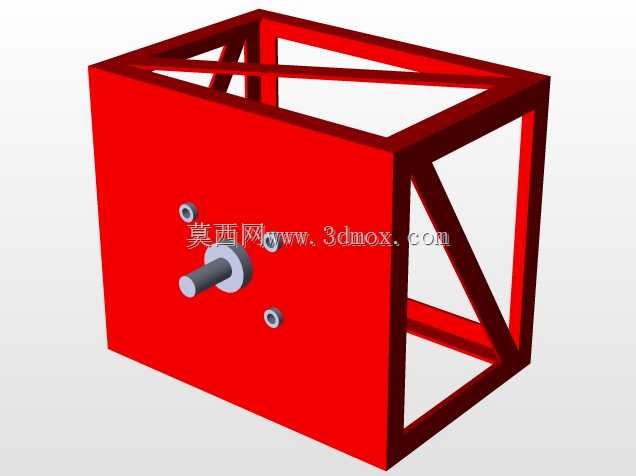

模型同时还原了塔机的起升机构、变幅机构、回转机构的安装位置，塔顶的拉杆连接结构、臂端的行程限位结构都有对应体现，可清晰展示各机构的协同作业逻辑：起升机构负责重物的垂直升降，变幅机构带动小车沿臂架移动调整作业半径，回转机构带动上部结构转动覆盖不同作业方位，三大机构配合完成施工区域内任意点位的物料吊装作业。对于三维建模从业者而言，这款模型的桁架结构建模思路、节点连接处理方式都具备参考价值，格构式结构的杆件排布、不同部件的装配约束设置，都能为同类工程机械设备的建模提供实操参考，也可用于施工场地布置仿真中，作为现场设备布局的可视化元素，辅助判断塔机的作业覆盖范围、与周边建筑的安全距离是否符合施工规范要求。
