伞形分离执行机构结构设计

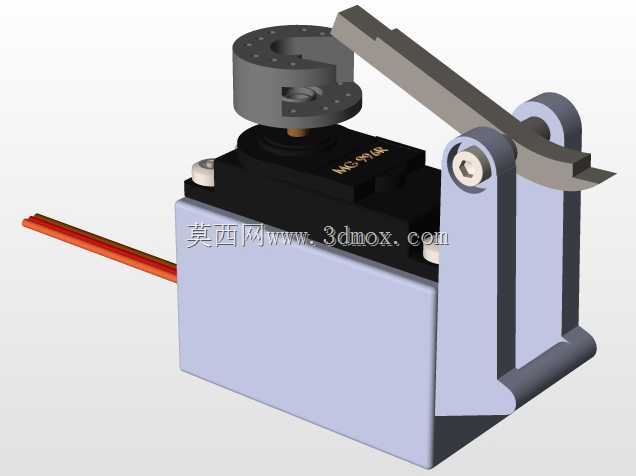

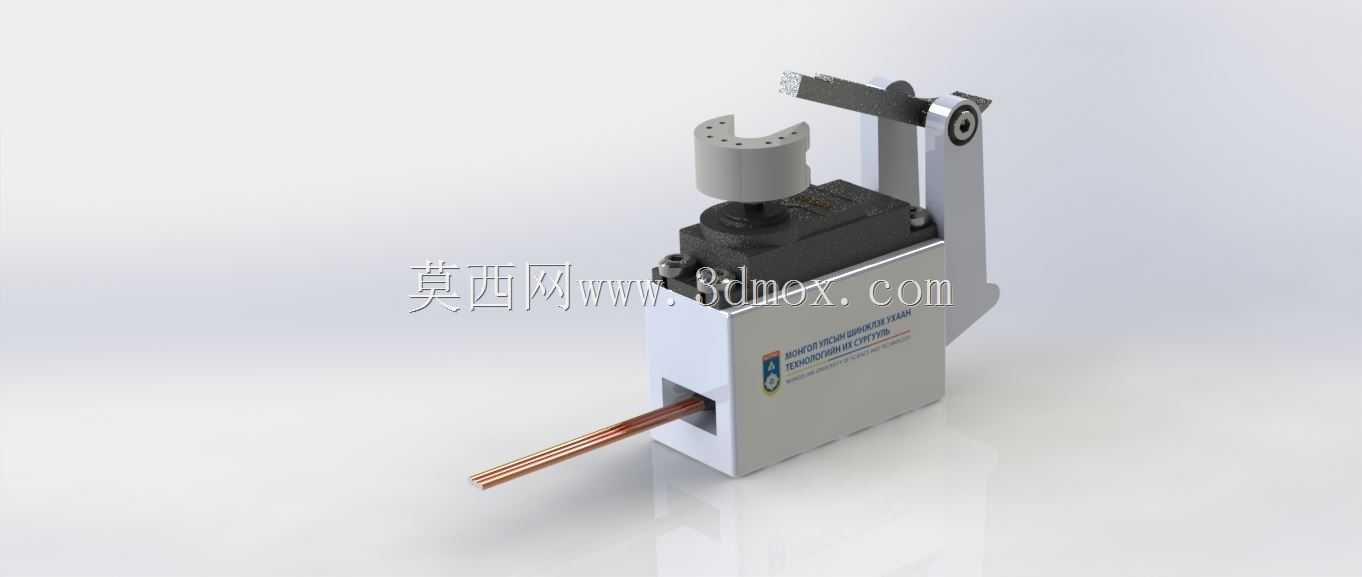

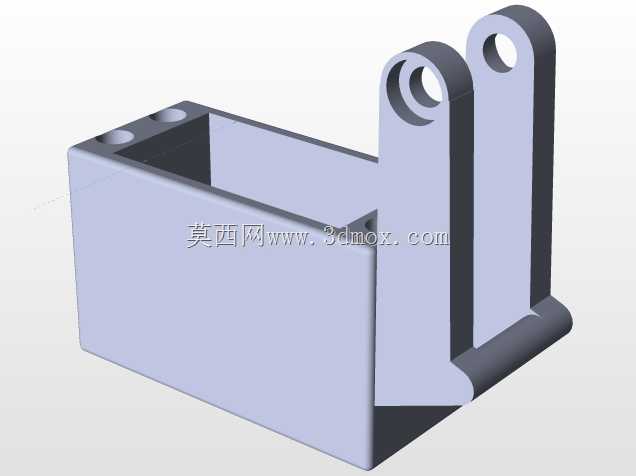

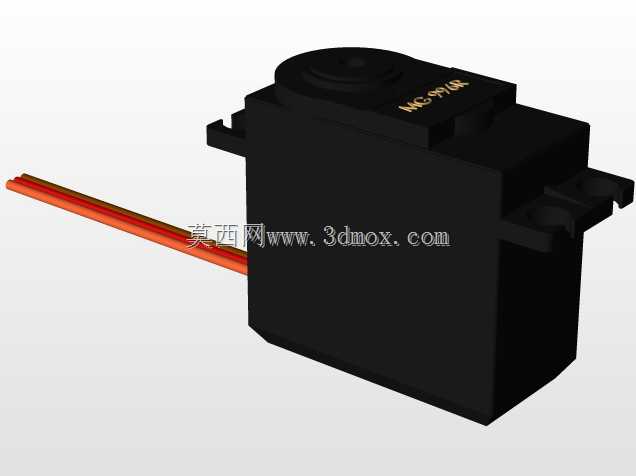

这款伞形分离执行机构，主要面向细径铜线材的定长分离、单根分料工位设计，常见于线束加工、电子元器件引脚制备、小型铜导体裁切生产线的进料端，替代传统人工分料的低效作业模式，解决多根细铜丝易缠绕、分料错位的现场痛点。从结构布局来看，整机采用立式集成化设计，主体基座为方块式铝合金加工件，底部预留线材穿入通道，进料口做了倒角导向处理，适配直径0.8-3mm的单股或多股绞合铜线材，穿料方向沿基座水平轴线设置，安装时可直接对接上游送料导轨的出料端，基座侧面预留两个M4螺纹安装孔，安装孔中心距为42mm，可直接固定在生产线的铝型材安装架上，无需额外设计转接板，适配多数常规自动化产线的安装边界。上部的伞形夹持头采用分体式弧形卡爪结构，卡爪内弧面做了细滚花处理，增大与铜材表面的接触摩擦力，避免分料过程中出现线材打滑，卡爪开合通过侧边的摆臂连杆机构驱动，摆臂转轴处采用微型深沟球轴承支撑，减少反复开合动作的磨损量，保证长期运行的动作精度。驱动部分集成在基座上部的腔体内，动作行程设置为12mm，卡爪张开时最大开口量为5mm，闭合时可完全包覆待分离线材的圆周面，配合下部的裁切工位可实现单根线材的精准分离，不会带动相邻线材移位。设计过程中重点考虑了细径线材的防损伤需求，卡爪的夹持力通过结构尺寸做了限位，最大加持力控制在15N以内，既保证夹持稳定性，又不会夹伤铜材表面留下压痕，适配后续的焊接、裁切、成型等工序的来料要求。整机外露的运动部件均做了圆角处理，没有尖锐突出结构，避免现场调试人员操作时出现磕碰风险，摆臂的活动范围做了机械限位，不会出现过行程损坏内部结构的问题。在实际产线应用中，该机构可配合气动或小型电动驱动元件实现每分钟60次的分料动作，相比传统的拨叉式分料机构，对细径软质线材的适配性更强，分料准确率可达到99.5%以上，减少后续工位的卡料停机概率。
