丰田品牌汽车标识立体结构设计

作为车辆品牌识别的核心外饰构件，这款丰田品牌标识的三维结构设计，需要同时兼顾外观辨识度、安装适配性与长期使用的结构可靠性。从实际装车场景来看，该标识主要应用于车辆前脸进气格栅中央、尾门行李箱盖居中位置，部分车型也会在轮毂盖、方向盘中央区域配置同结构的小型化标识，承担品牌视觉传递、整车外观装饰的核心作用，是用户识别车辆品牌的第一视觉触点。

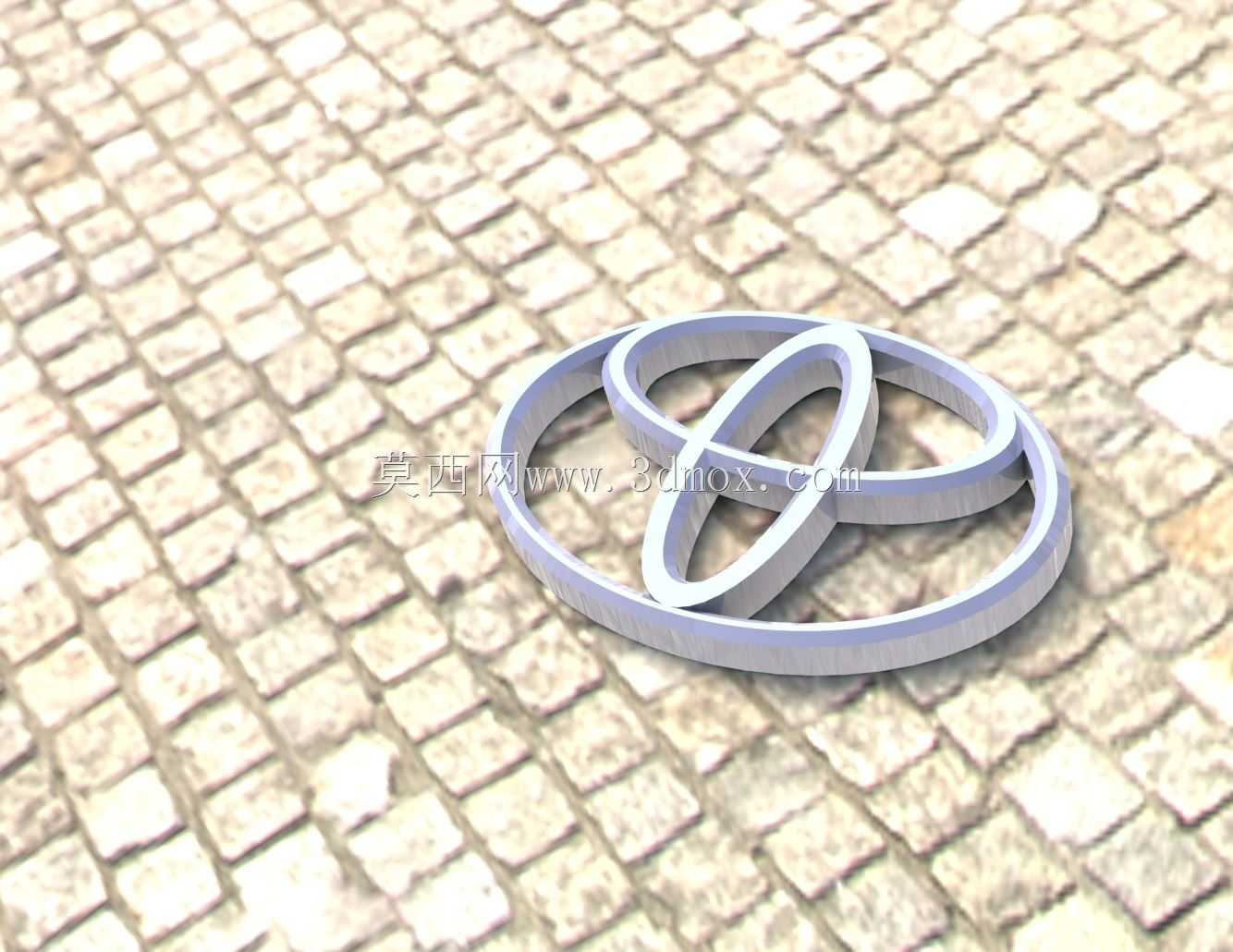

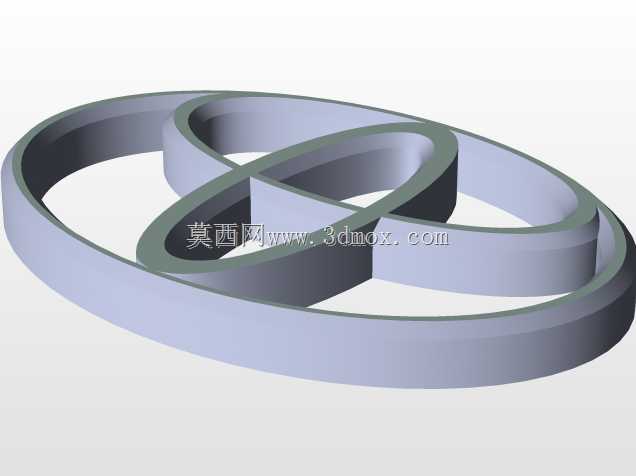

设计过程中首先要还原品牌标识的经典椭圆嵌套造型，三个相互交叠的椭圆结构并非简单的平面拉伸，每一段曲面的曲率都经过反复调校，外轮廓的大椭圆形成稳定的视觉边界，内部两个垂直交叠的椭圆构成品牌核心识别符号，所有曲面过渡都做了连续顺滑的G2曲率处理，避免曲面出现生硬折角，既保证视觉上的饱满圆润感，也能降低行车过程中气流经过标识表面产生的风阻与风噪。结构设计上采用等厚的薄壁立体结构，边缘做了微小的圆角导边处理，既避免安装过程中锐边划伤装配人员，也能减少长期户外使用过程中边缘积灰、积水导致的腐蚀问题。

安装边界的适配是这类标识设计的核心要点，标识背部预留了标准化的定位卡扣安装位，卡扣位置与对应车型安装基座的卡孔完全匹配，安装时无需额外打孔，直接对准卡孔按压即可完成固定，装配公差控制在±0.2mm以内，保证标识安装后与周边覆盖件的间隙均匀，不会出现偏移、松动的问题。标识的整体厚度控制在8mm-12mm区间，既保证足够的立体视觉效果，又不会突出车身覆盖件过多，避免行车过程中被飞溅的石子磕碰损坏，也不会影响车辆通过狭窄区域时的通过性。

材质适配层面，该结构可以兼容ABS镀铬、亚克力透光、金属抛光等多种工艺方案，如果是前脸格栅使用的带背光功能的标识，还可以在内部预留LED光源的安装腔体，背部做密封结构设计，满足洗车、雨天行车时的防水要求，防护等级可以达到IP65级别，不会因为进水导致光源短路。不同安装位置的标识尺寸会做等比例缩放，比如尾门使用的标识尺寸通常在120mm-150mm之间，方向盘上的标识尺寸则缩小到40mm-50mm，所有缩放版本都严格保持原有的曲面比例关系，不会因为尺寸变化导致标识造型变形，保证不同位置的品牌视觉识别统一性。

在结构强度校核上，针对车辆高速行驶的工况，标识的卡扣连接结构做了拉力测试，能够承受120N以上的横向拉力不会脱落，薄壁结构本身也做了抗形变优化，在-40℃到80℃的环境温度区间内，不会因为热胀冷缩出现明显的形变或者表层脱落问题，能够适配不同地域的气候使用环境。
