3x3阵列LED光立方桌面展示装置

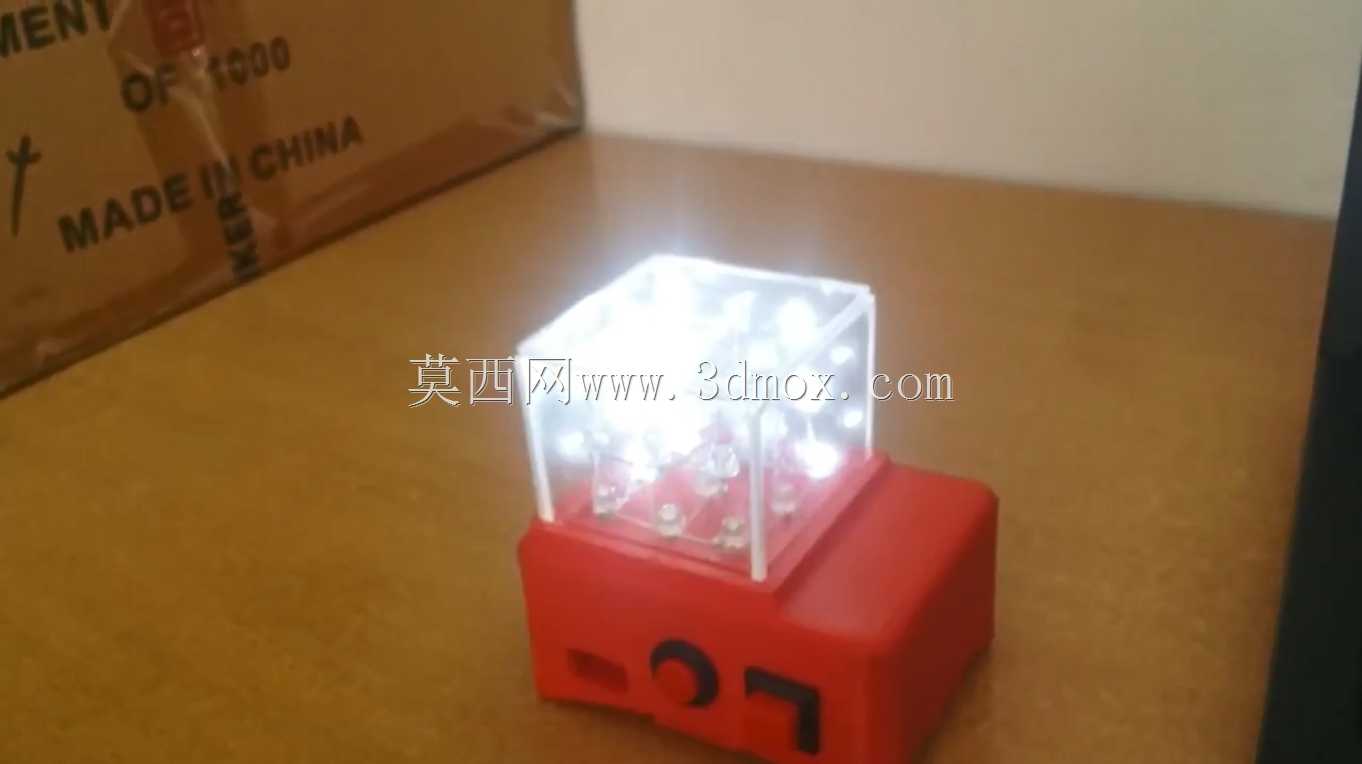

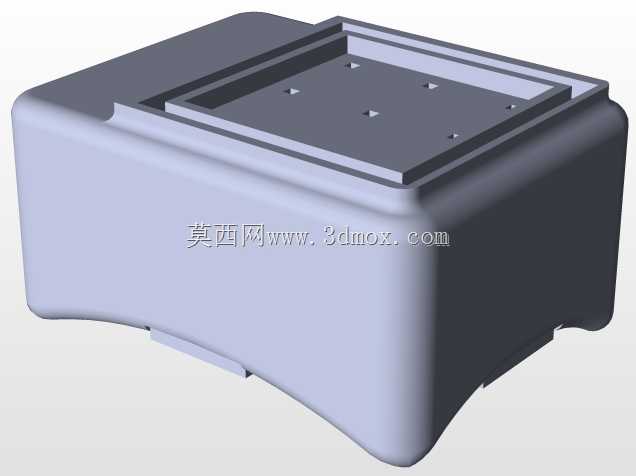

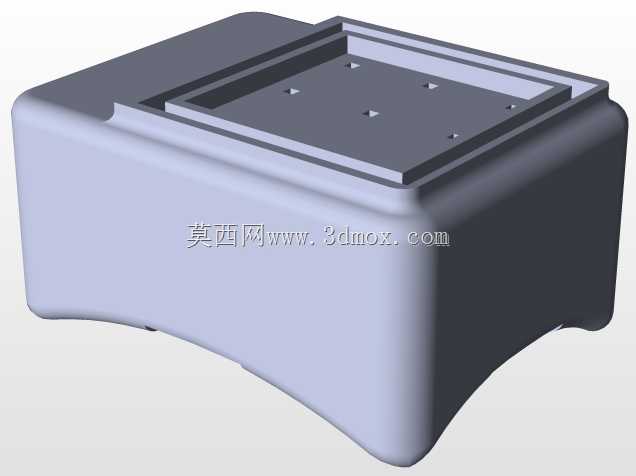

这款3x3阵列的LED光立方装置，在电子实训、教学演示场景中有着很高的实用价值，常被用作单片机IO口控制教学的实操载体，也可作为小型桌面光效展示件放置在工位、展柜中做动态光影演示。装置整体分为上下两个功能区段，下部为红色基座，上部为透明罩体封装的LED阵列，基座部分承担电路承载、供电输入与控制模块安装的功能，设计时预留了按键操作位与供电接口的安装空间，基座外壳做了圆角过渡处理，避免日常挪动时的锐边磕碰，同时基座的配重经过考量，放置在平整台面上时不会因上部阵列的轻微受力出现倾倒问题。上部的LED阵列采用3行3列3层的立体排布方式，每颗LED的引脚都做了规整的弯折与焊接定位，透明外罩采用透光性良好的亚克力材质，既可以保护内部焊接好的LED引脚与连线不受外力弯折损坏，也不会遮挡LED的发光效果，光线透过透明罩时会形成均匀的漫反射，让整体光效更柔和不刺眼。设计过程中首先确定了3x3x3的阵列边界，整体外形控制在单手可握持的尺寸范围内，安装时不需要额外的固定支架，直接放置在平面上即可使用，基座内部的空间刚好容纳控制电路板、限流电阻与供电模块，不需要额外拓展外置的电路盒，所有走线都隐藏在基座内部，外部没有裸露的导线，既提升了整体的整洁度，也避免了日常使用中导线被勾扯导致的焊点脱落问题。在功能实现上，这款装置可以通过基座上的按键切换不同的发光模式，实现逐点点亮、流水扫描、层叠闪烁等多种光效，每颗LED的发光角度都经过对位调整，确保点亮时不会出现光线互相遮挡的暗区，阵列的引脚排布遵循了标准化的焊接间距，后期如果出现单颗LED损坏的情况，可以直接替换同规格的直插LED，不需要重新制作整个阵列。基座与上部透明罩采用卡扣式连接，拆卸时不需要借助额外工具，方便后期对内部电路进行检修或者调整发光模式的烧录程序，安装边界上，装置底部做了平整的贴合面，放置在木质、玻璃、金属等常见材质的台面上都能保持稳定，不会出现晃动偏移的情况，整体重量控制在合理区间，挪动时不需要花费过多力气，适合在不同的展示场景之间转移使用。
