带旋盖利乐式果汁奶包装容器结构

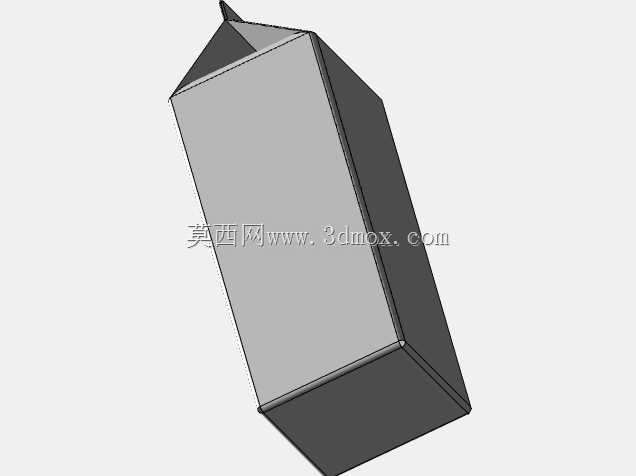

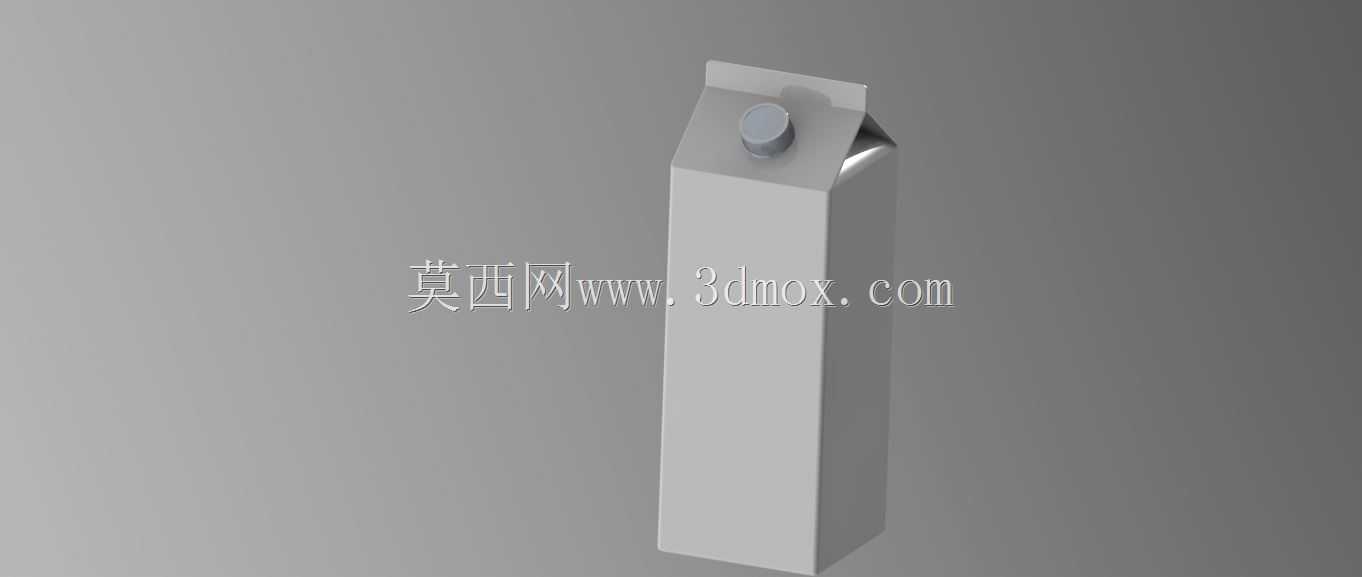

日常快消饮品流通环节里，这类带旋盖的砖型纸质包装容器是低温乳品、常温果汁类产品的核心承载结构，多数应用在商超零售、自动售货机、餐饮配餐等场景的液体饮品封装环节，相比传统瓶装结构，其纸质复合基材的重量更轻，堆叠存储时的空间利用率更高，运输环节的单位货值装载量能提升近四成。从结构设计逻辑来看，整体采用长方体棱边倒圆角的构型，主体部分为等截面矩形腔体，腔体壁厚根据灌装容量做梯度匹配，常规500ml规格的主体截面尺寸控制在60mm*60mm区间，整体高度不超过220mm，能够适配现有自动化灌装线的卡瓶位、输送导轨以及后续装箱工序的定位治具，不需要对现有量产线做大规模改造就能直接投产。顶部的旋盖安装位做了下沉式凸台结构，凸台与盒身主体采用热压折叠封合工艺成型，旋盖采用食品级塑料材质，与凸台的配合采用标准螺纹密封结构，既能够满足首次开启的防伪断裂环设计要求，也能保证消费者一次未饮用完时的二次密封效果，避免液体洒漏与外界杂菌进入。设计过程中需要重点考量几个核心边界：一是灌装后的堆叠承重，整箱堆码12层时底部单个包装的承压能力要达到120N以上，不会出现盒身鼓胀、封边开裂的问题；二是顶部封合边的折叠角度，要匹配灌装机的折边压合工位行程，折边处的复合层弯折半径不能小于1.5mm，避免铝箔阻隔层出现折裂导致的透氧、漏液问题；三是旋盖的开启扭矩，控制在0.8-1.2N·m区间，既不会出现运输过程中旋盖松脱，也能保证普通消费者无需借助工具就能轻松开启。盒身的四个竖向棱边做了微小的圆弧过渡，一方面是避免尖锐棱边在搬运过程中划伤操作人员，另一方面也能提升纸质复合层的抗弯折疲劳性能，减少运输颠簸过程中棱边位置出现的微裂纹渗漏风险。这类包装结构的三维建模过程中，需要重点还原折叠封合位置的曲面过渡，不能简单用直角拼接做简化处理，否则后续做有限元承压分析、灌装运动仿真时会出现应力集中的计算偏差，无法给包装材料选型、灌装机工位调试提供准确的参考依据。
