多轴数控切割设备控制箱体结构

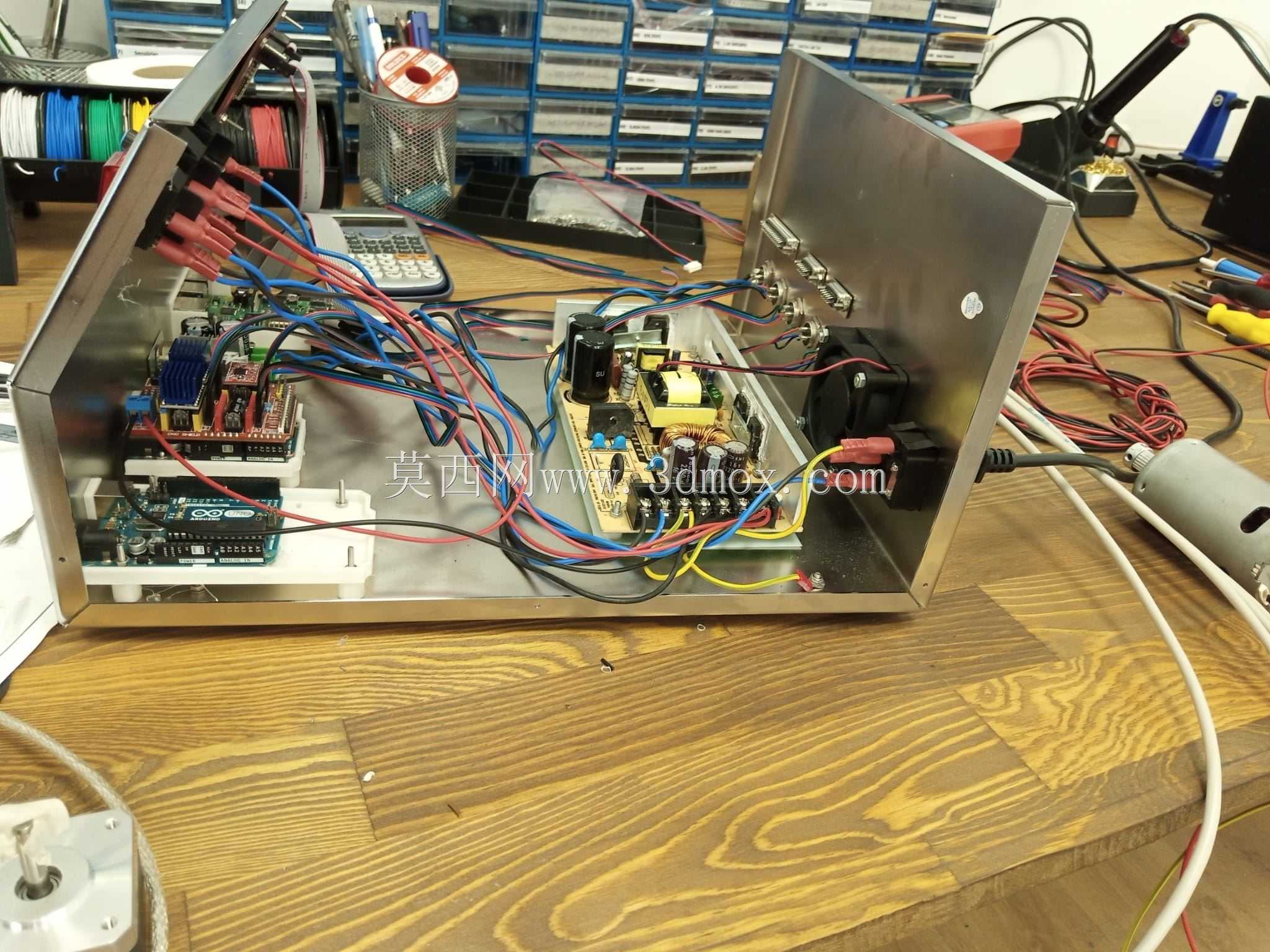

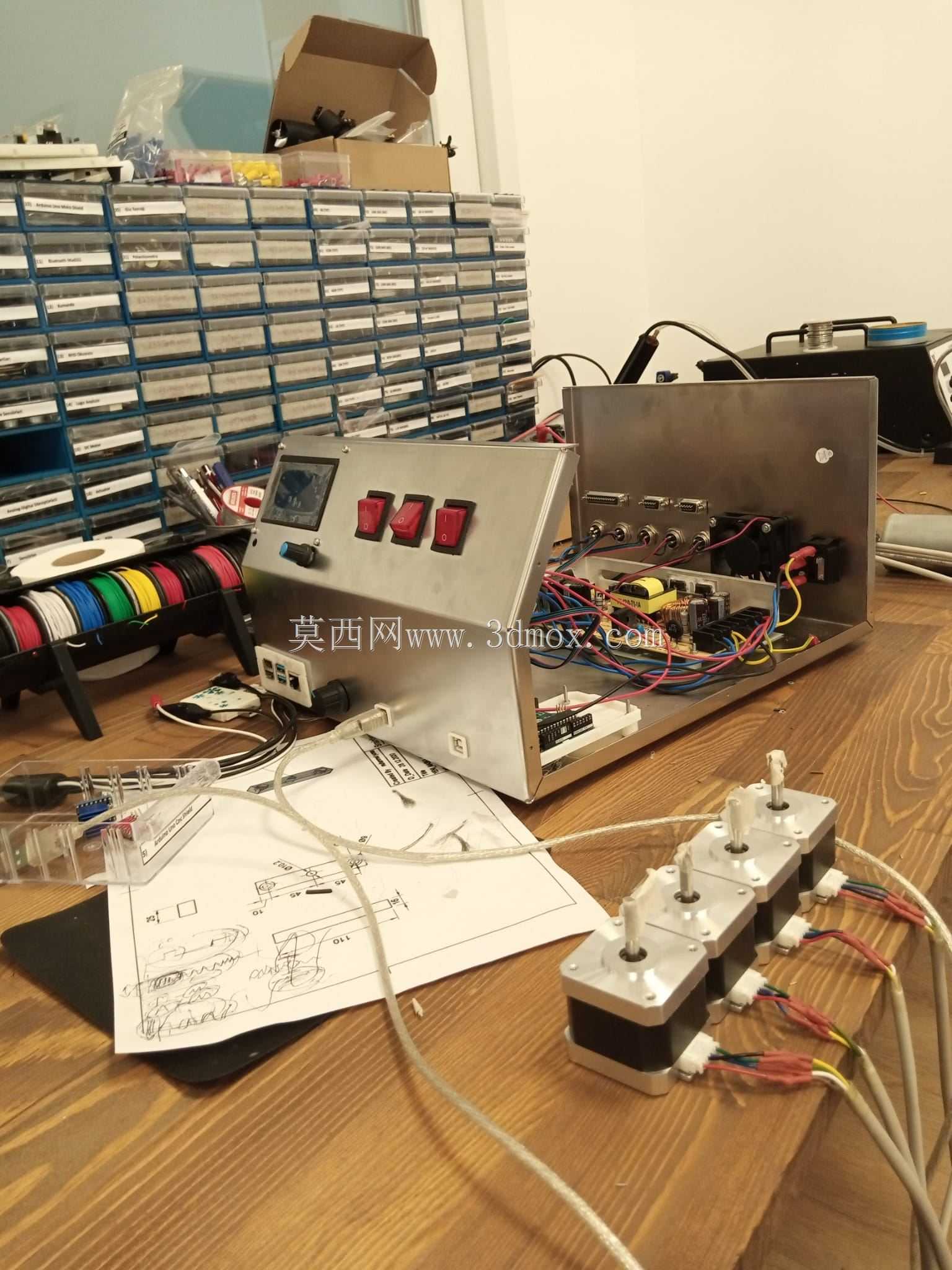

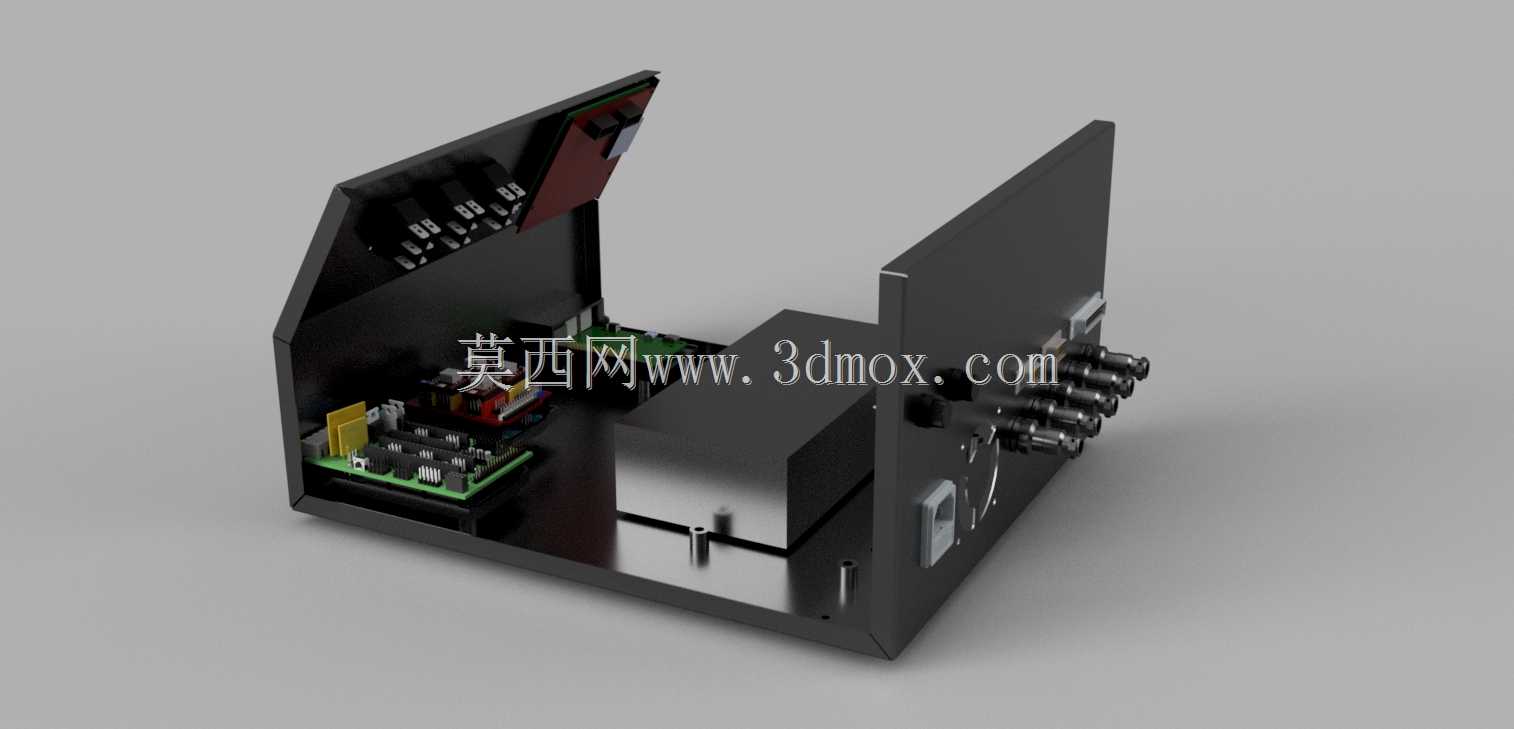

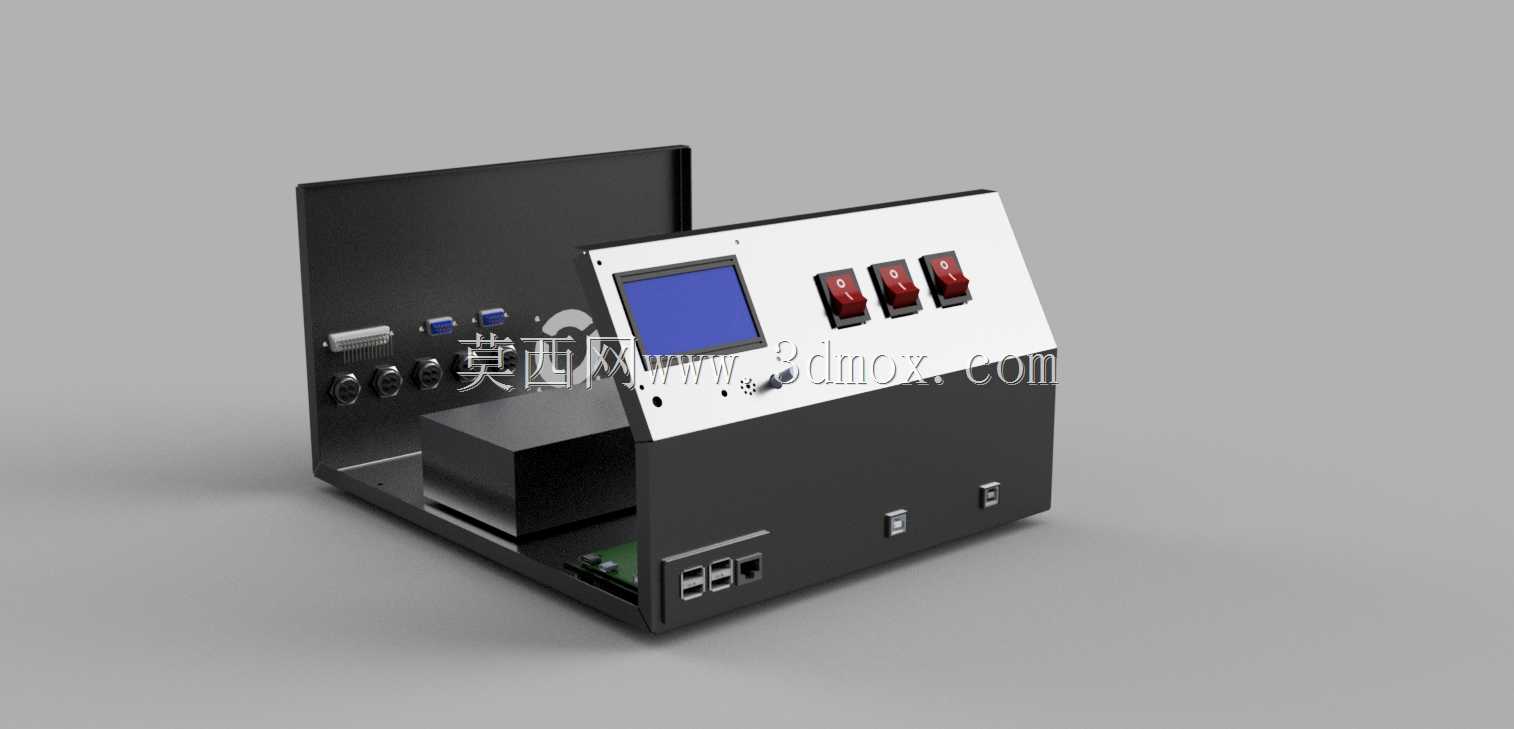

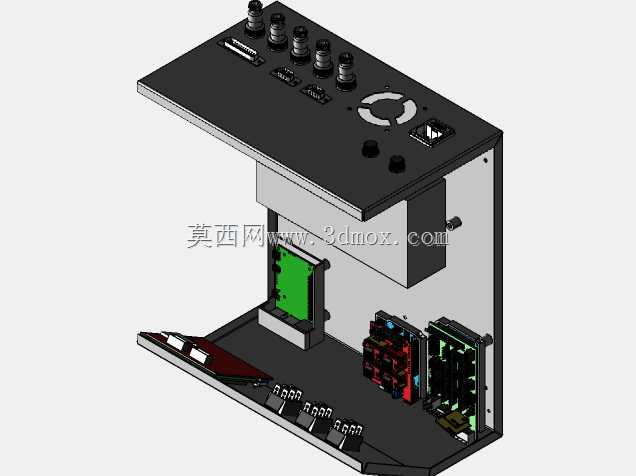

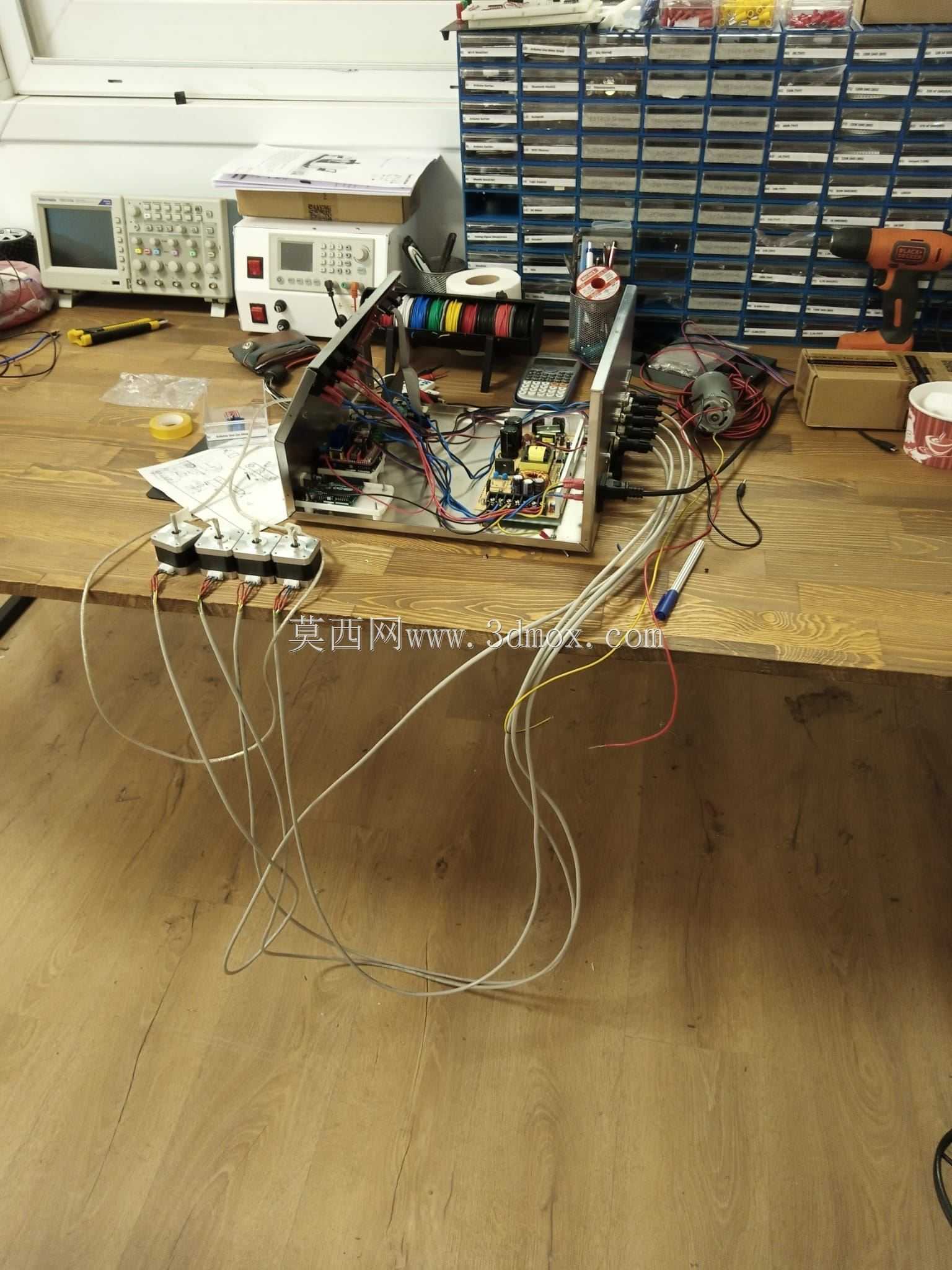

这款控制单元的结构设计，最初是围绕小型热泡沫切割CNC的实际作业需求展开，同时兼顾了常规3轴CNC系统的适配性，可覆盖3轴、4轴两种运动控制场景，主要服务于玩具无人机机翼、机身这类轻质异形构件的切割加工，也可直接对接常规三轴数控加工设备的控制链路。从结构布局来看，整体采用开放式钣金基座搭配倾斜操作面板的组合形式，操作面板预设了显示屏安装位、三个船型开关安装孔，以及功能按键的预留开孔，面板倾斜角度经过反复调整，适配操作人员站立操作时的视线高度，无需刻意低头或抬手即可完成参数查看与开关操作。箱体背部的开放式仓体预留了驱动器、电源模块、控制主板的安装空间，接口区域集中布置在箱体侧下方，涵盖USB通讯接口、电源输入接口、轴控信号接口，所有接口的开孔位置均匹配常规工业接插件的安装尺寸，布线时可沿箱体内部预设的走线槽排布，避免强弱电信号交叉干扰。设计过程中优先考虑了现场安装的边界条件，箱体底部预留了四个固定安装孔，可直接固定在设备机架的水平安装面上，安装孔位间距适配常用铝型材机架的槽距，无需额外制作转接安装板。操作面板与基座采用可拆卸式连接结构，日常维护时只需拆开面板的固定螺丝即可翻开面板，直接触达内部的电气元件，无需将整个箱体从机架上拆卸，大幅降低现场运维的拆装工作量。考虑到泡沫切割作业场景下会产生微量的泡沫碎屑，箱体的接缝处均做了折边挡尘结构，避免碎屑从接缝处落入内部积附在电路板上，同时侧下方的接口位置略高于箱体底面，即便作业现场有少量切削液滴落也不会直接渗入接口造成短路。这款控制单元的结构没有做多余的装饰性设计，所有的开孔、凸台、安装位都围绕电气元件的安装需求、操作的人机合理性、现场维护的便捷性展开，既可以作为小型泡沫切割机的专属控制箱体使用，也可通过调整内部元件配置，适配小型雕刻机、桌面级数控铣床这类轻型数控设备的控制需求，结构的通用冗余度足够覆盖多数小型数控设备的控制箱体改装需求。
