电动驱动行星减速传动结构

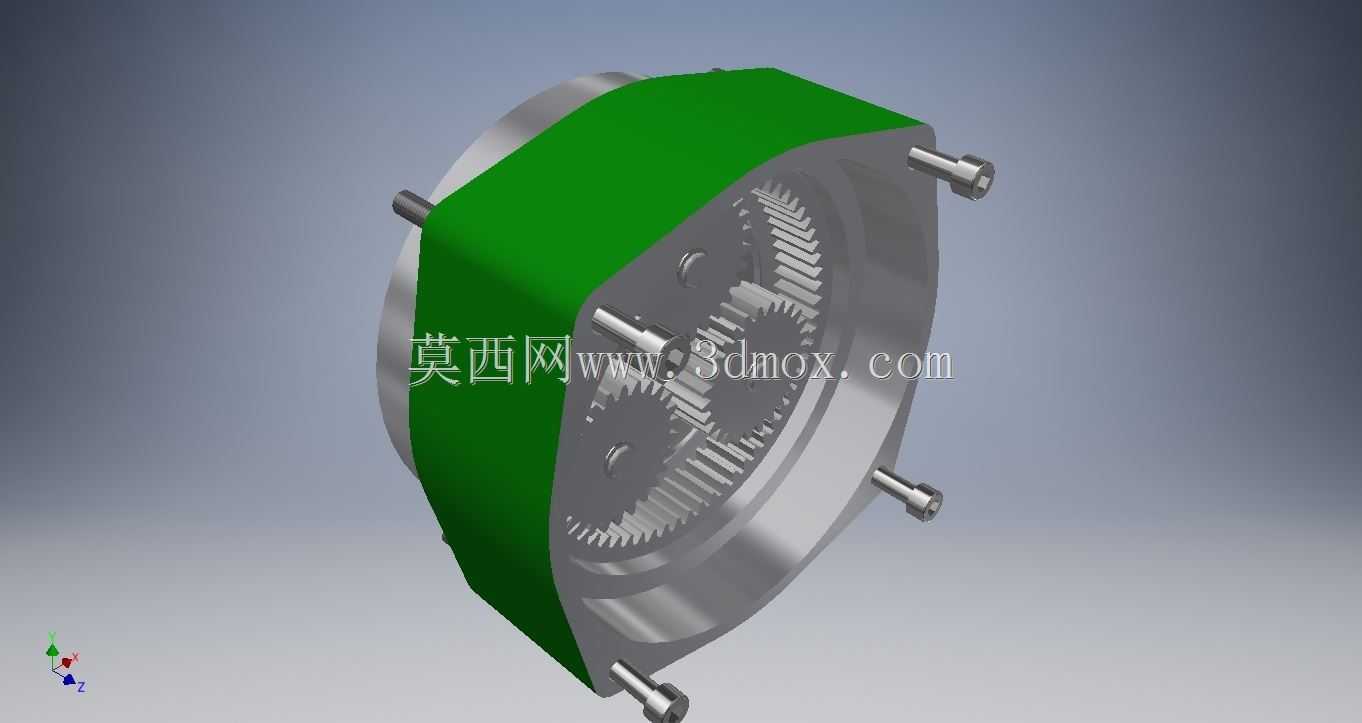

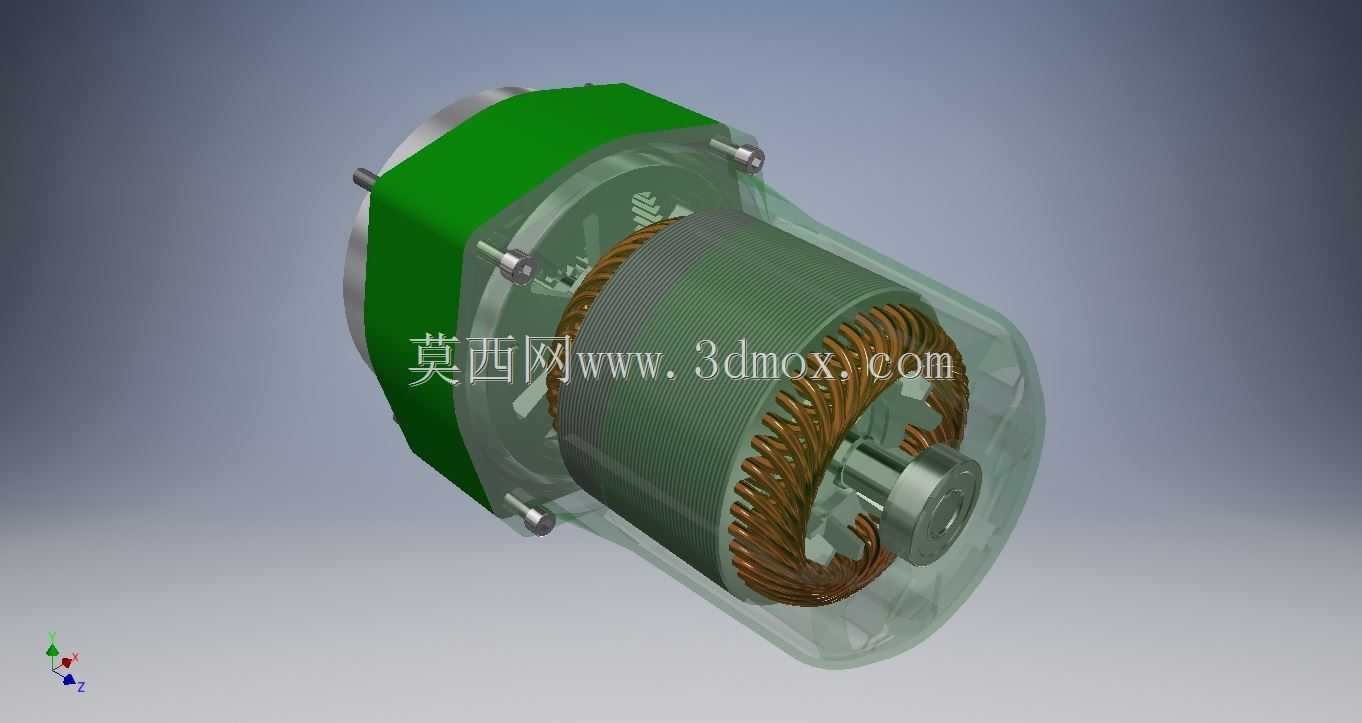

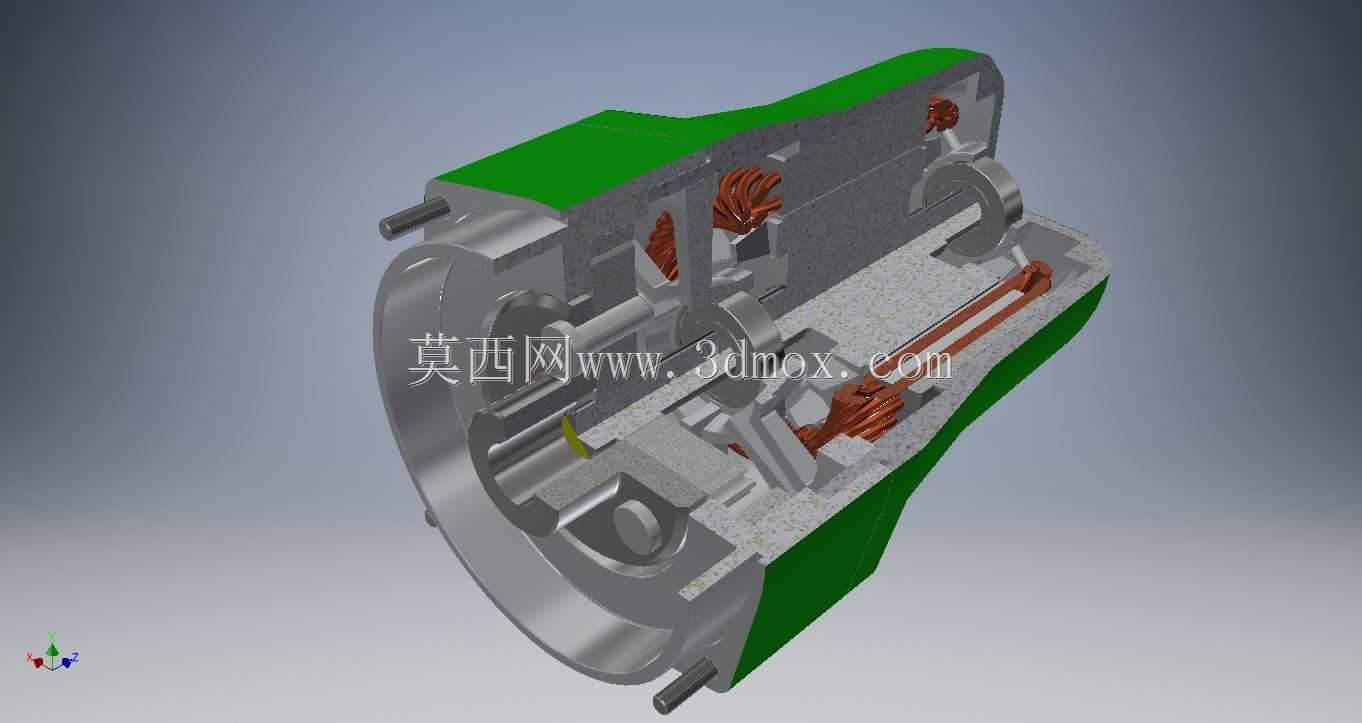

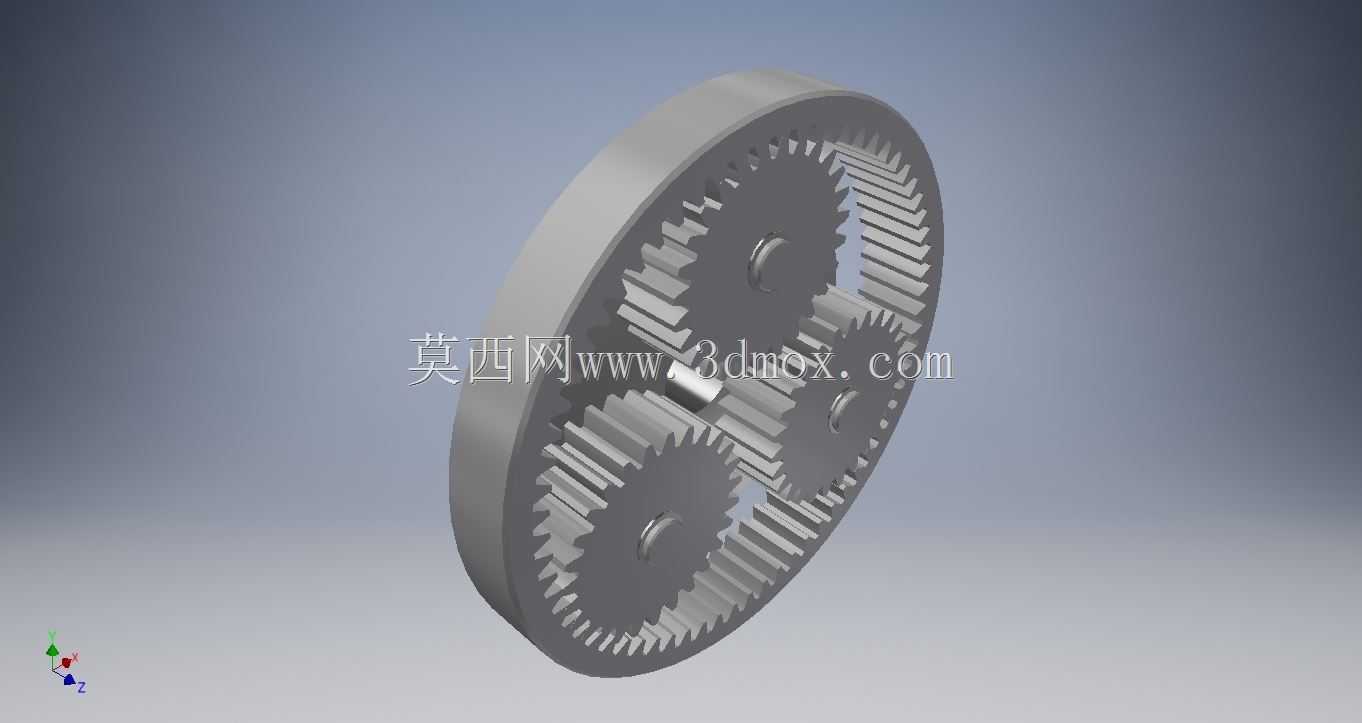

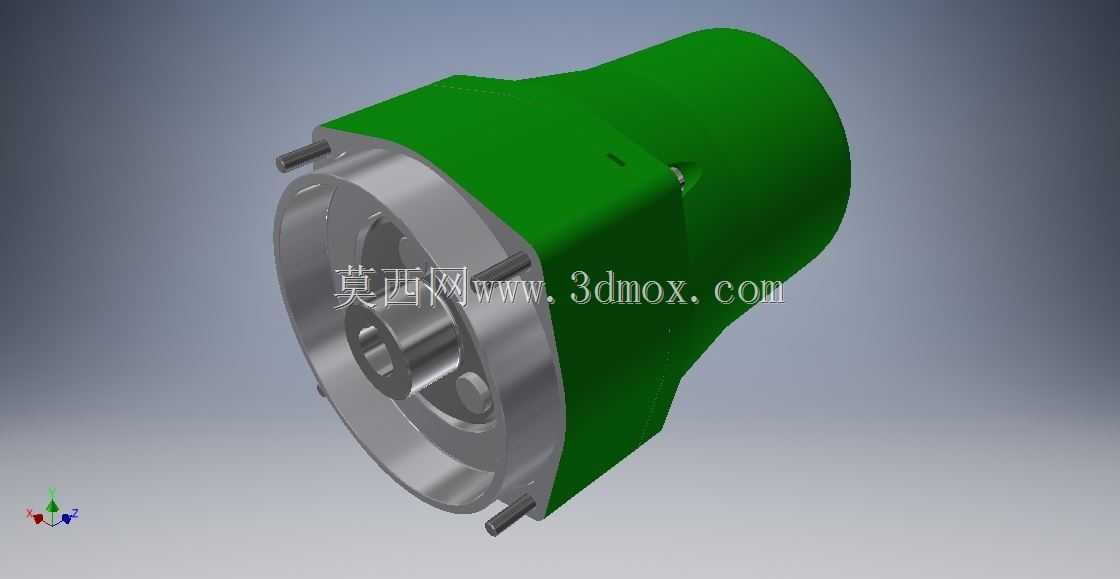

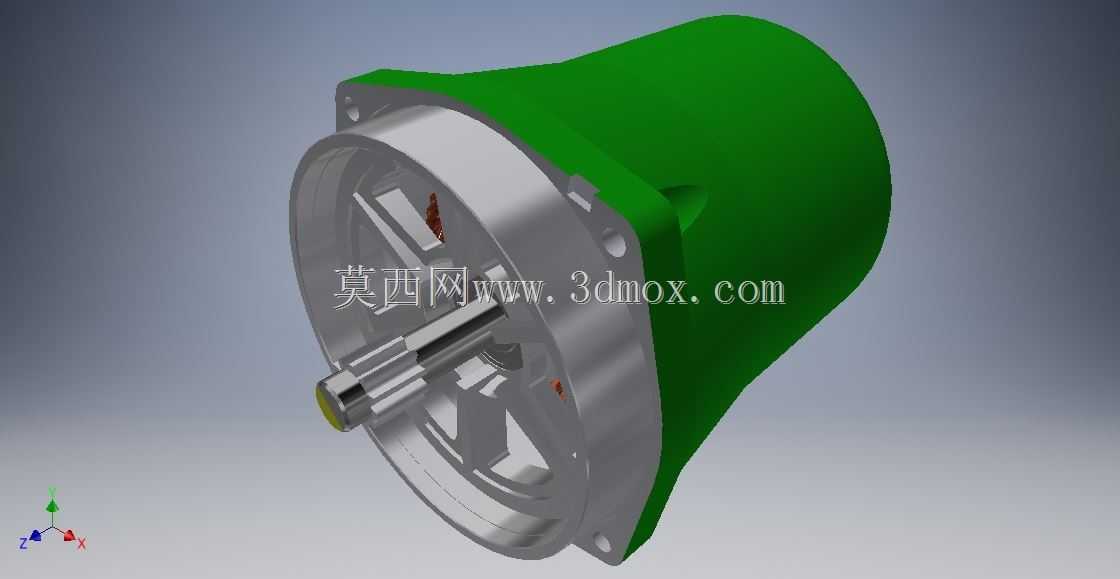

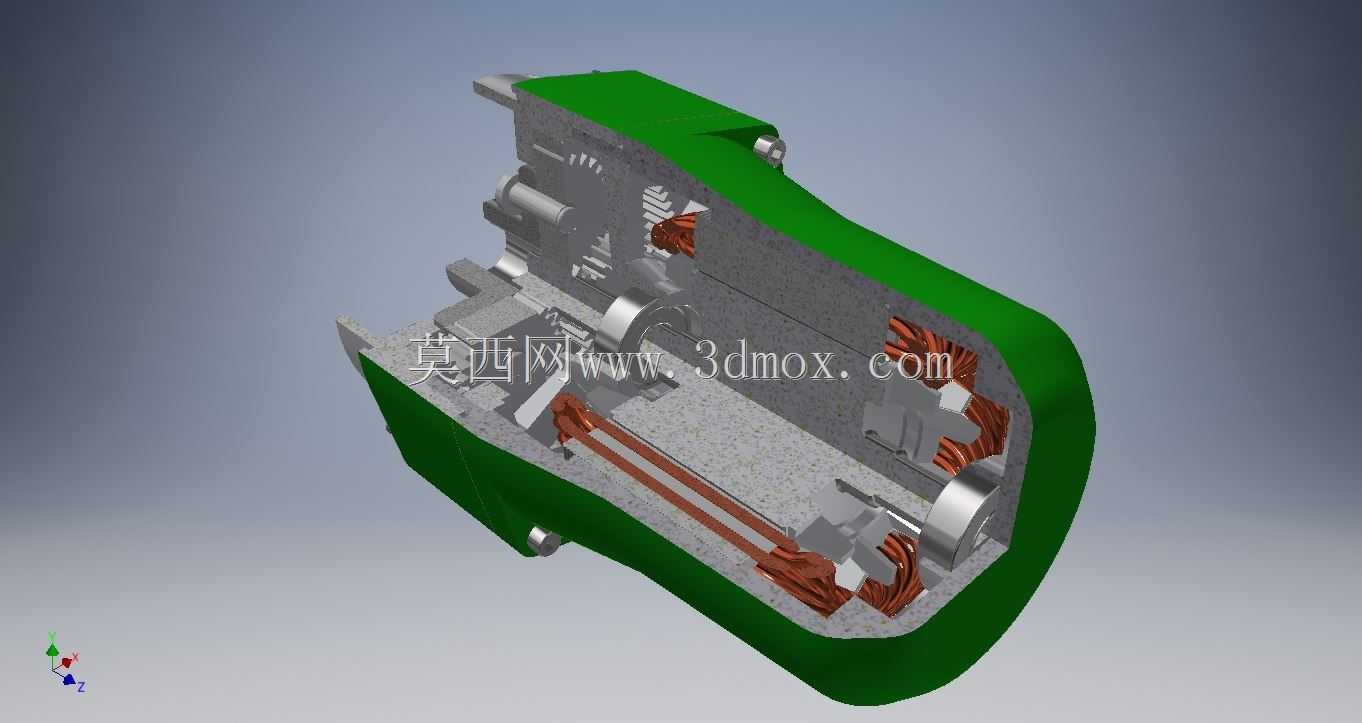

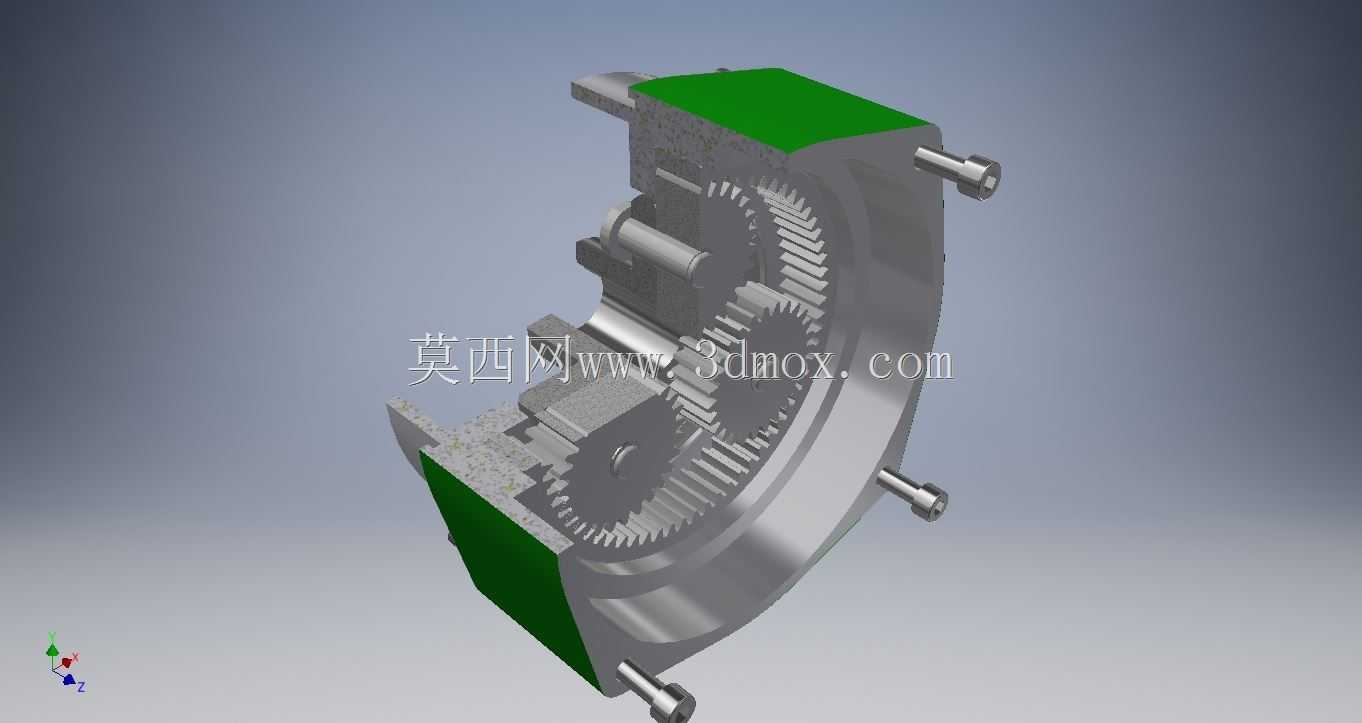

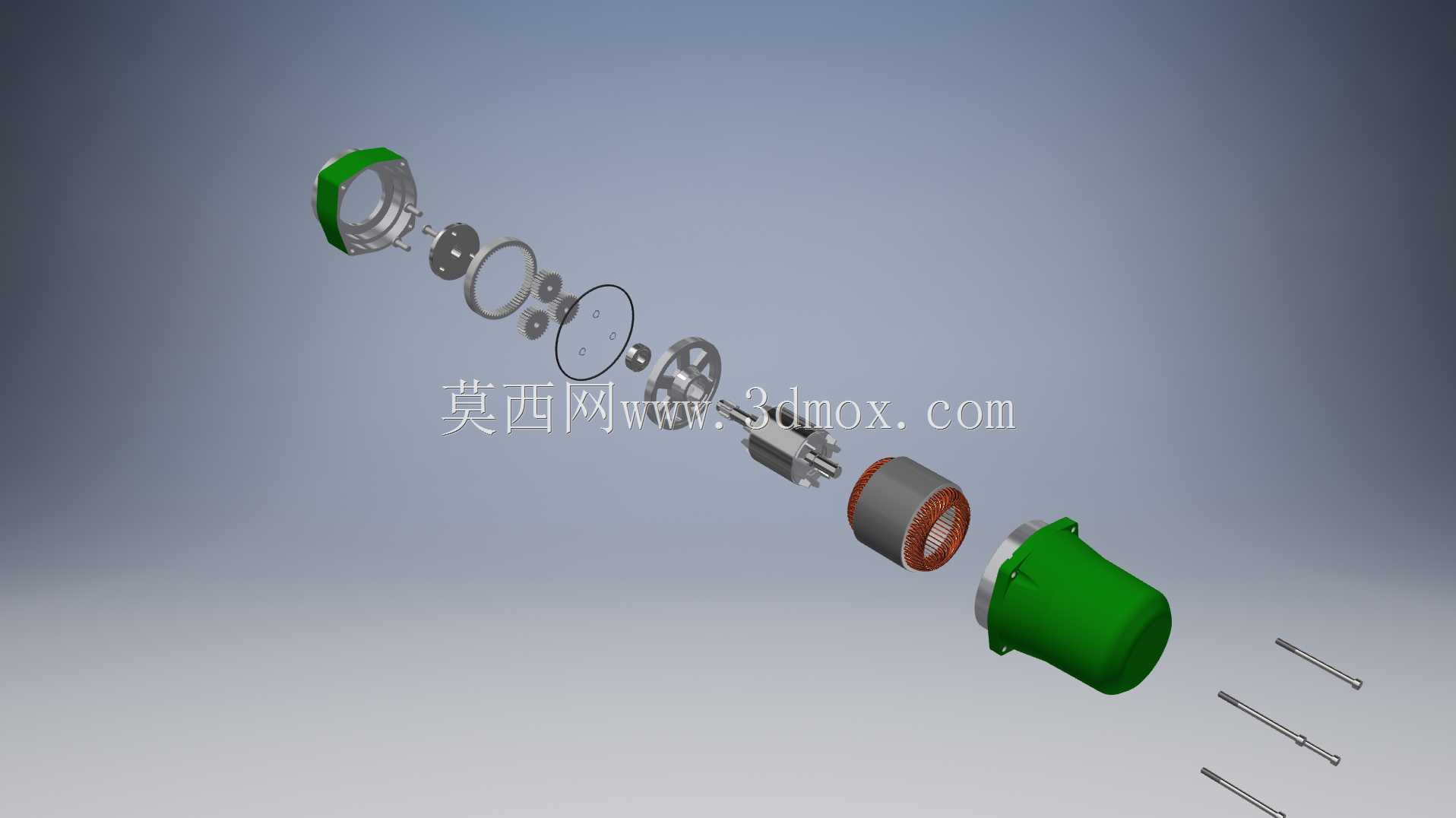

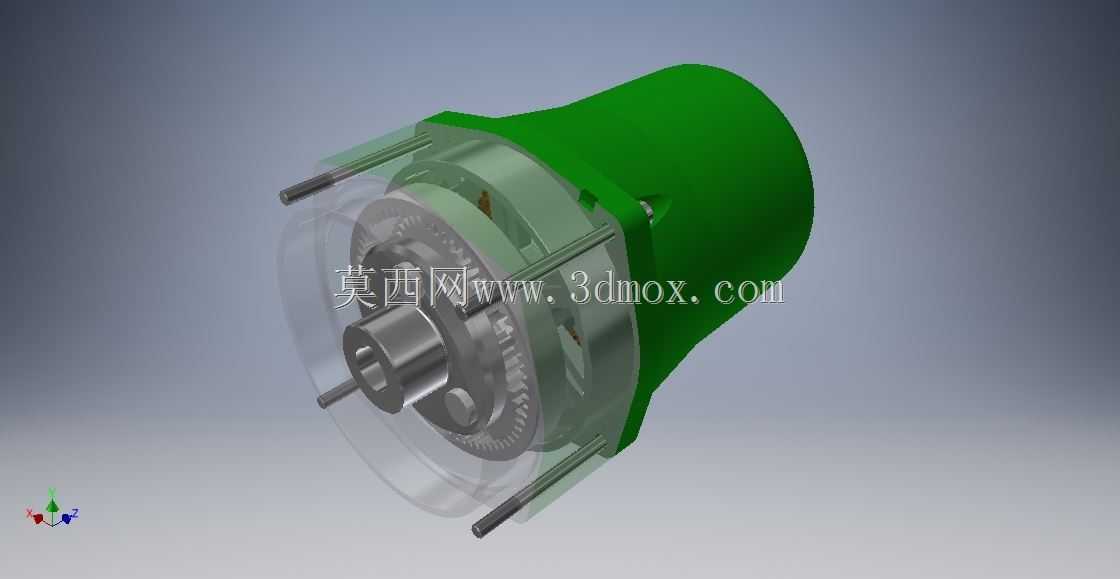

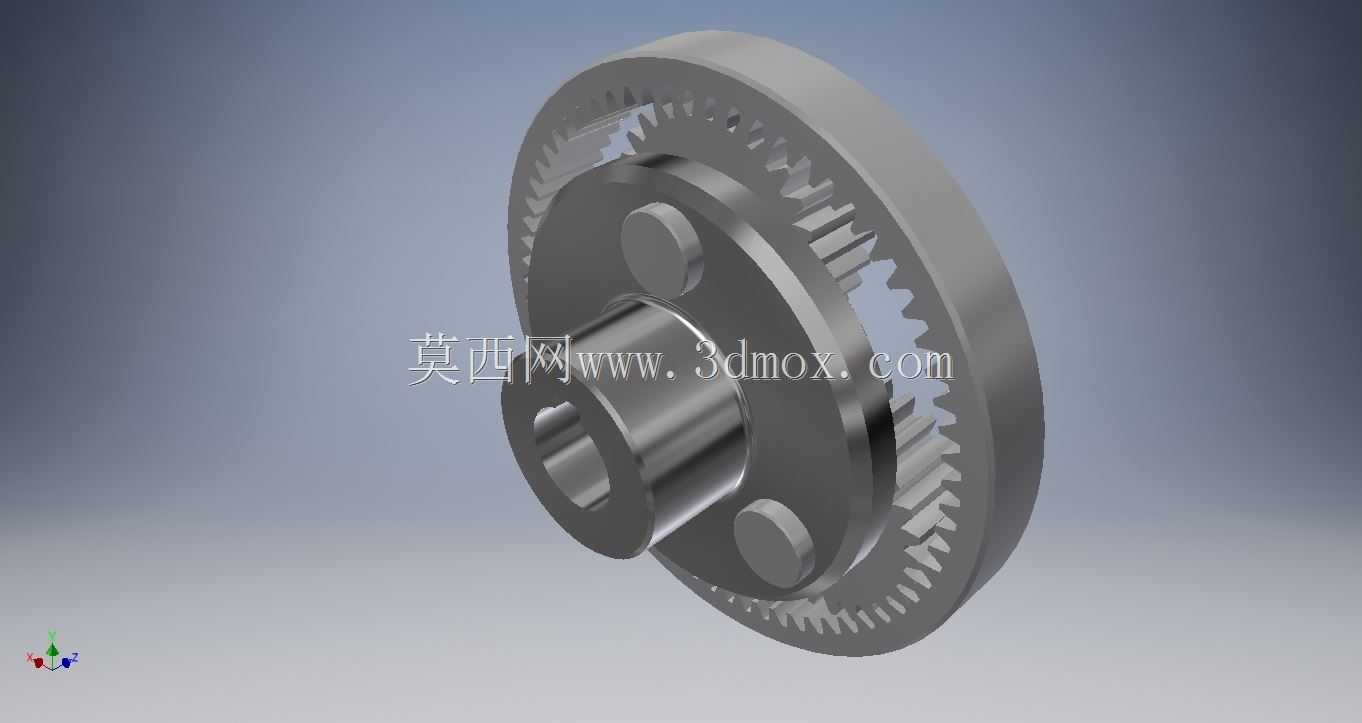

这套行星减速传动结构，主要适配中小功率电动驱动场景，常见于轻工输送设备、小型自动化执行机构、民用电动机具的动力输出端，用来匹配原动机高转速低转矩的输出特性，将原动机的高转速降低至工作端需要的转速区间，同时放大输出转矩，满足负载端的驱动需求。从结构布局来看，设计时采用内齿圈固定、太阳轮输入、行星架输出的经典NGW行星传动构型，输入端直接集成电机定子绕组与转子结构，省去了额外的联轴器连接环节，既压缩了整体轴向安装尺寸，也减少了传动链上的连接间隙带来的回差问题。行星轮均布在太阳轮与内齿圈之间，每个行星轮通过销轴与行星架连接，设计时通过均载结构让三个行星轮均匀分担传动载荷，避免单齿受力过大出现过早磨损，同时这种多齿啮合的特性也让整体传动运行更平稳，冲击载荷下的承载能力更强。安装边界上，输入端的电机壳体与减速段的端盖通过周向均布的紧固件连接，输出端的行星架预留了标准轴伸与键槽结构，可直接对接负载端的连接法兰，不需要额外加工转接件，适配常规的安装尺寸规范。设计过程中优先考虑了传动效率与运行可靠性，齿轮啮合参数经过匹配优化，在保证减速比满足要求的前提下，尽可能降低齿面滑动摩擦带来的效率损失，同时绕组与减速腔之间做了密封分隔，避免润滑脂渗入电机绕组造成绝缘故障。日常选型使用时，可直接根据负载端需要的额定转矩、额定转速匹配对应参数的该结构，不需要额外做复杂的传动链设计，能大幅缩短设备开发的结构设计周期，也能减少后期装配调试的工作量。透明端盖的结构设计也方便日常运行时观察内部齿轮啮合状态，及时发现齿面磨损、润滑不足等潜在故障，降低设备运维的排查难度。
