1mm金属板弯折成型设备防护外壳结构

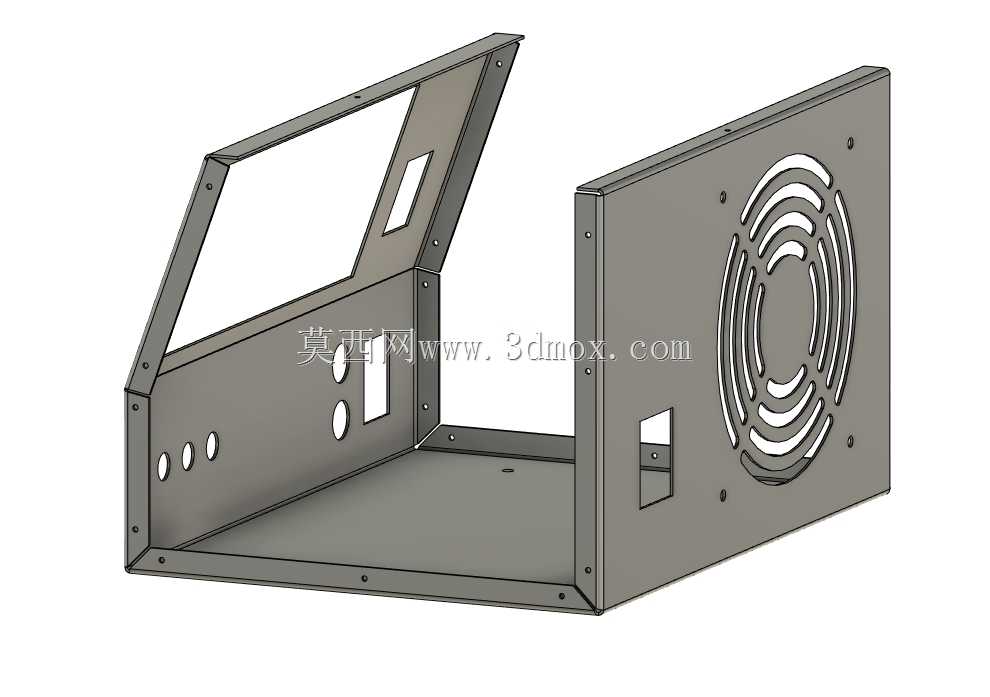

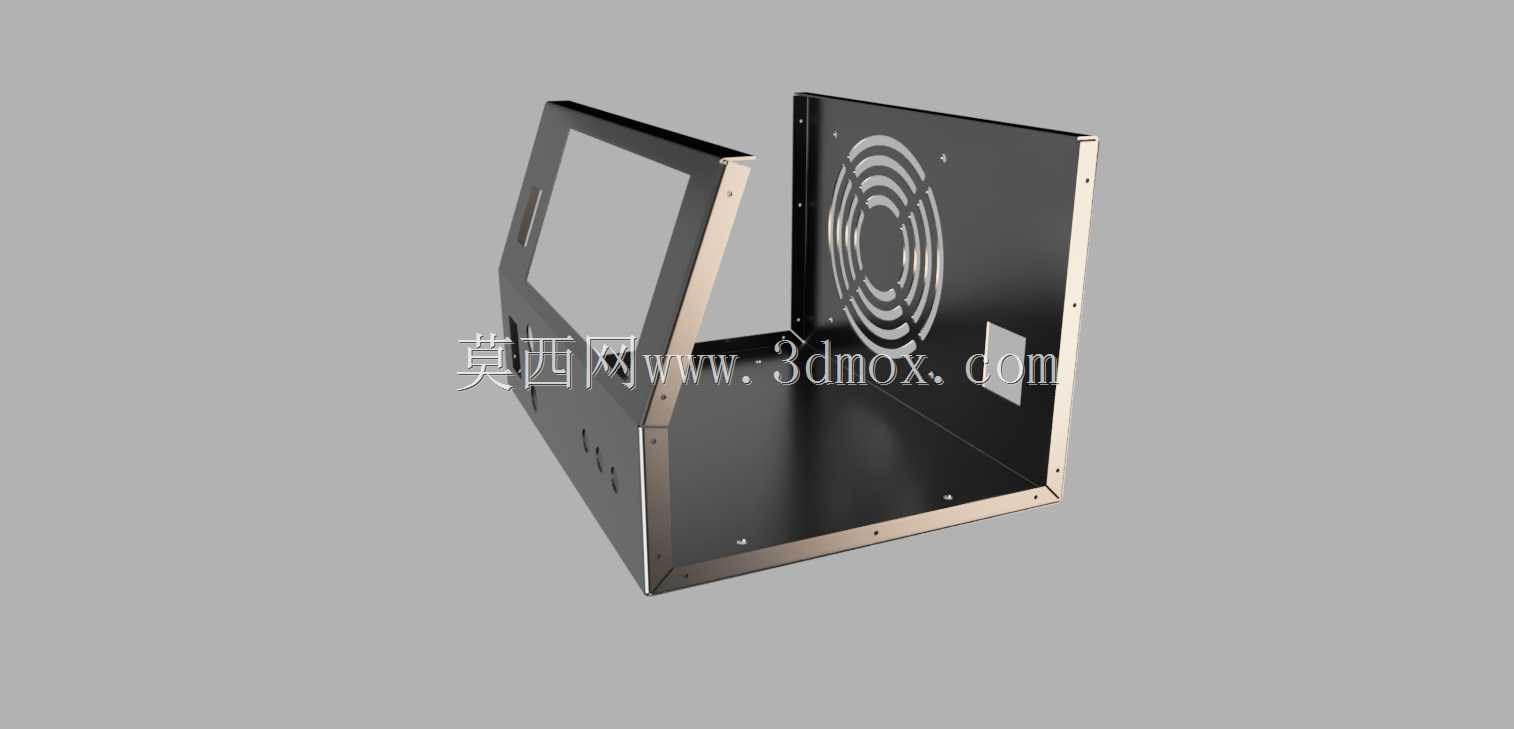

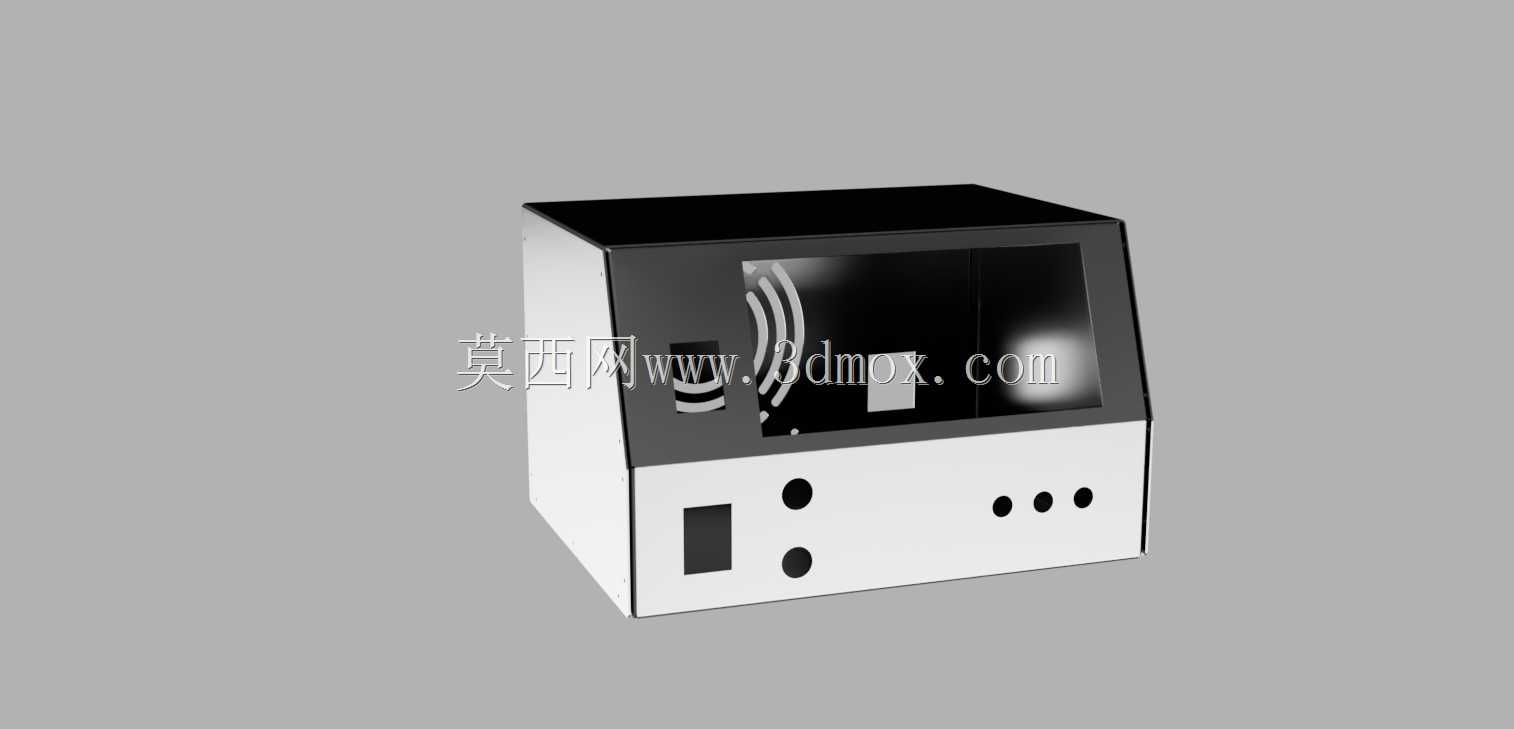

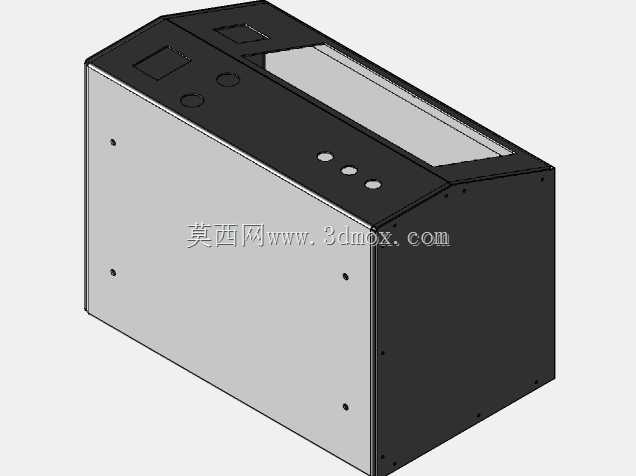

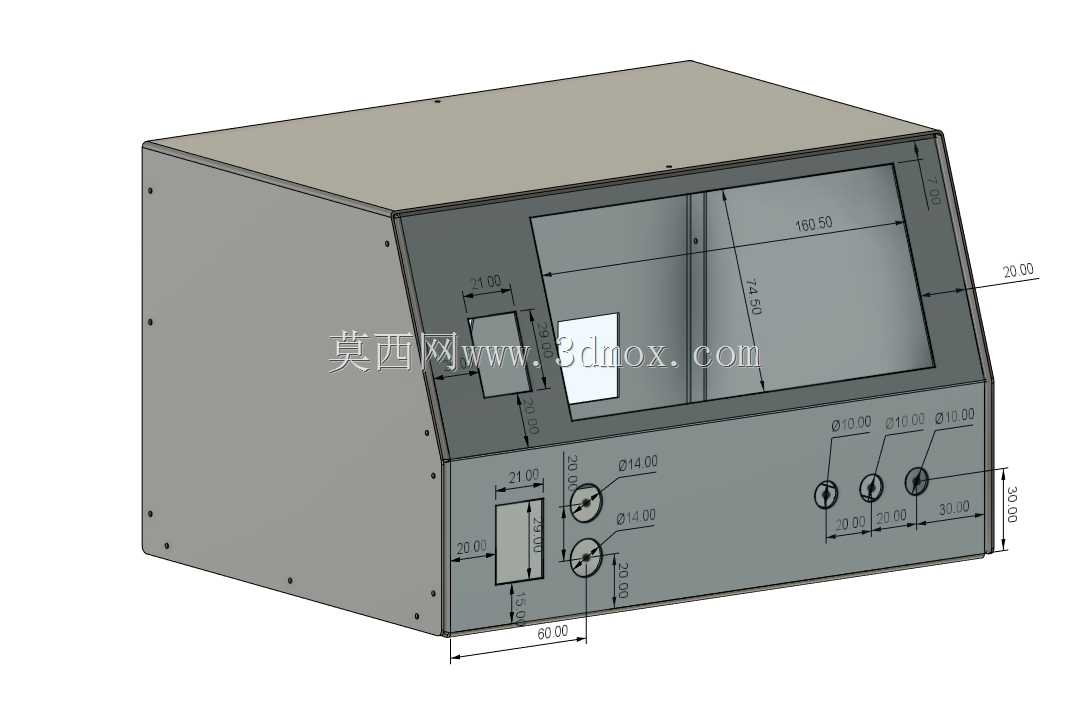

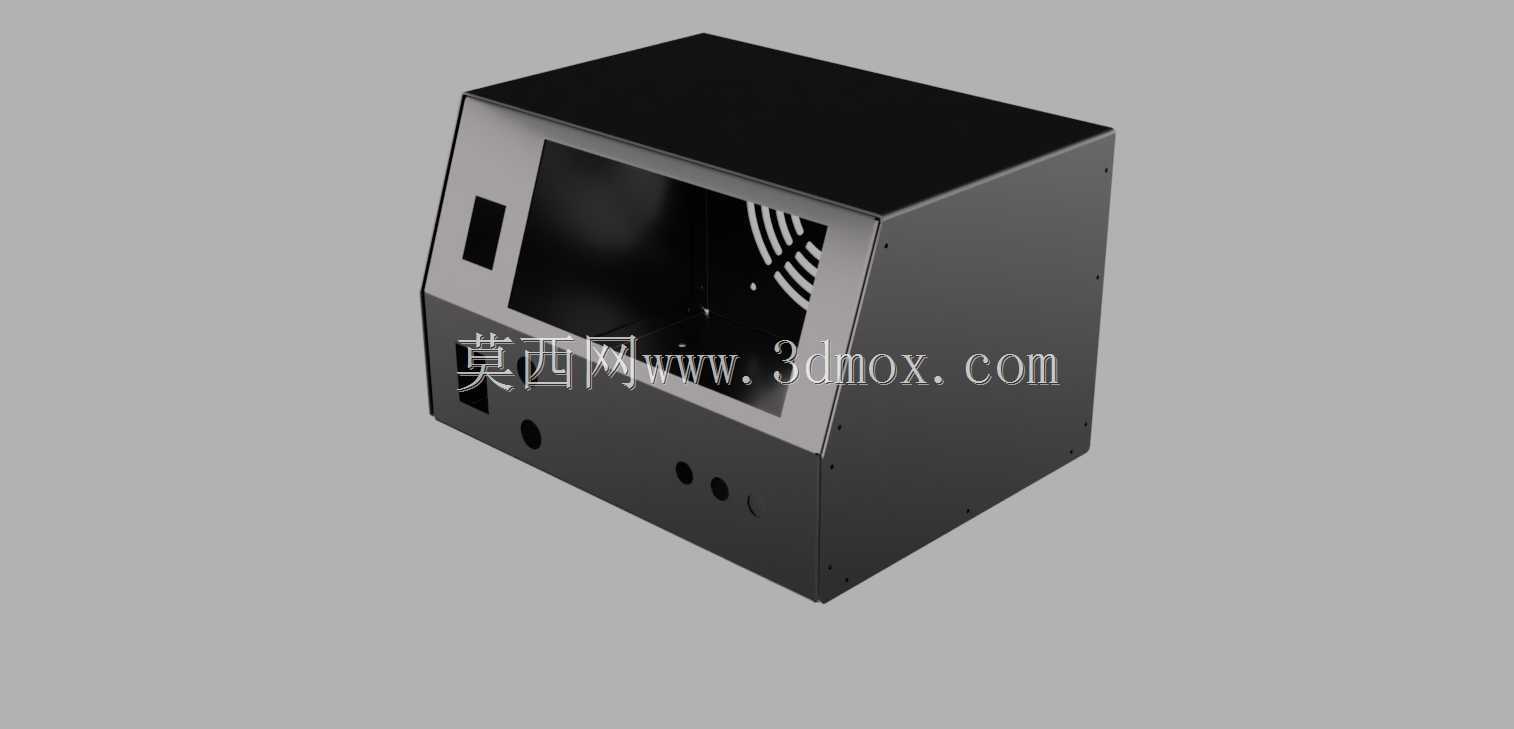

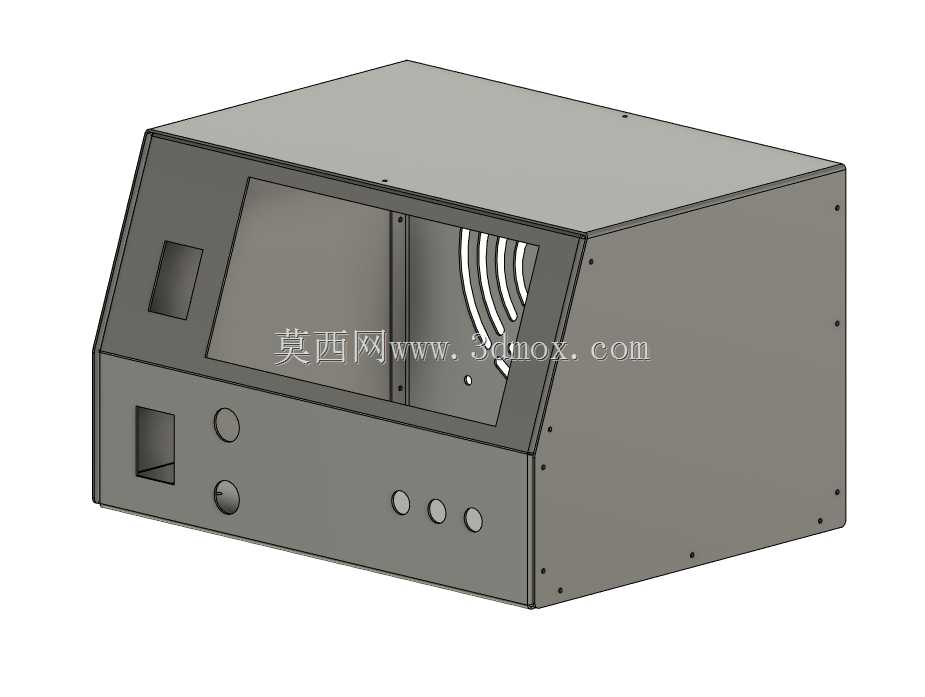

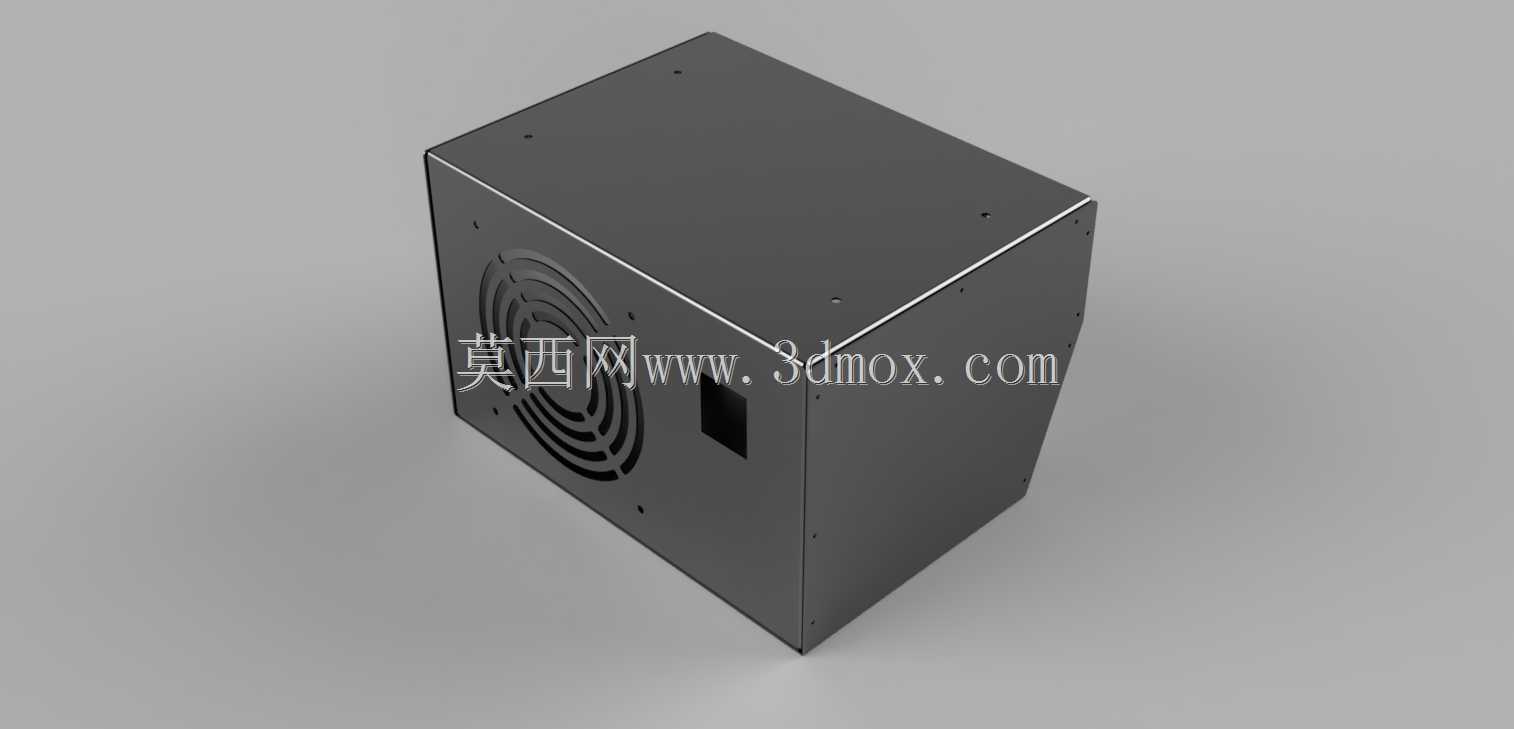

这类1mm厚度金属板弯折成型的壳体结构，多应用在小型工业控制终端、嵌入式检测设备、桌面型工控装置的外层防护场景，核心作用是为内部的电路板、触控显示模块、接线端子提供刚性支撑与物理防护，隔绝车间内的粉尘、切削液飞溅，同时避免操作人员误触内部带电部件。从结构设计逻辑来看，整体采用一体化弯折工艺减少拼接焊缝，相邻板边的折边预留了自攻螺丝安装位，不需要额外焊接固定螺母，装配时可以直接通过螺丝将侧封板、后面板与主体弯折件锁紧，大幅降低装配工序的耗时。壳体的斜向面板区域预留了矩形显示窗口，窗口边缘做了内折压边处理，既可以承托触控显示屏的安装边框，也能避免板材切口的锐边划伤安装人员，同时压边结构能提升窗口区域的结构刚度，避免薄金属板受外力出现凹陷变形。后侧的背板上预留了同心圆样式的散热通风孔阵列，孔位排布避开了内部主板的核心发热元件投影区域，既保证通风散热的气流通道顺畅，也能阻挡较大尺寸的金属碎屑、杂物落入壳体内部。设计阶段需要严格控制各弯折边的内R角尺寸，1mm厚度的冷轧钢板弯折内R控制在0.8-1.2mm区间，既能避免弯折处出现应力开裂，也能保证折边的直线度，减少后续拼接的缝隙误差。安装边界方面，壳体底部的折边预留了四个沉头安装孔，可以直接固定在设备安装基座或者桌面支架上，孔位的位置度公差控制在±0.2mm，保证和配套支架的安装孔完全对齐，不需要现场扩孔调整。壳体侧边的折边高度统一为8mm，既为内部元器件预留了足够的布线空间，也不会因为折边过高造成材料浪费，整体成型后所有外露的板材边缘都做了钝化处理，去除锐边毛刺，满足工业设备的安全防护要求。这类钣金外壳在设计时还需要考虑表面喷涂的厚度余量，所有配合尺寸都预留了0.1-0.15mm的涂层间隙，避免喷涂后出现装配卡滞的问题，背板上预留的小方形缺口是为走线接头预留的安装位，可以直接固定航空插头或者电源接线座，不需要后续二次开孔加工。
