IDSA东北区标识纪念别针结构设计

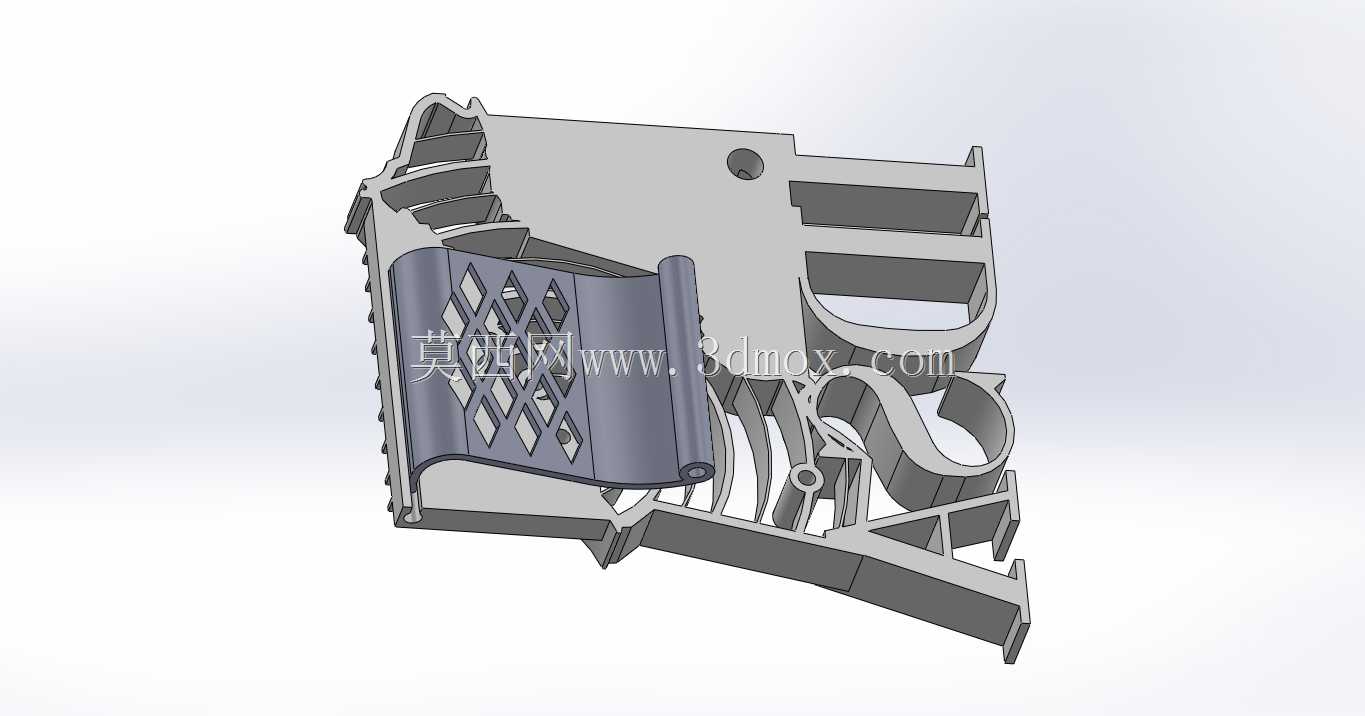

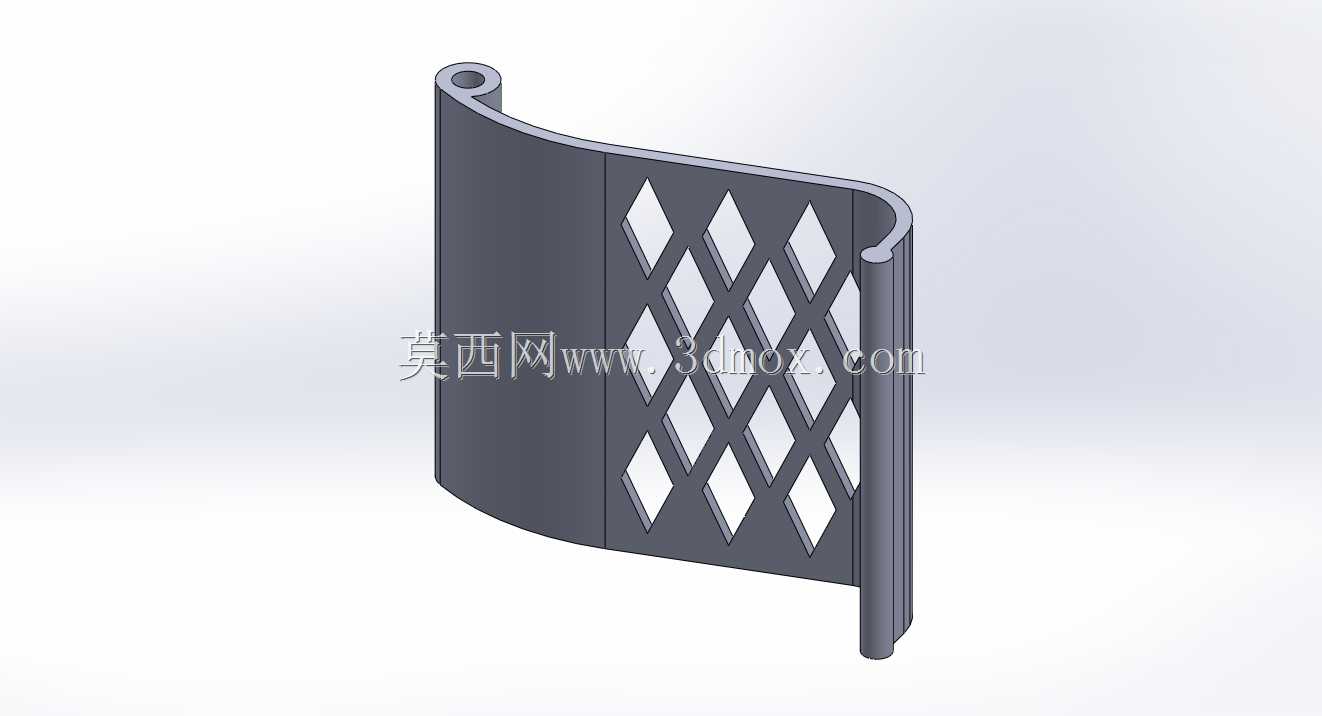

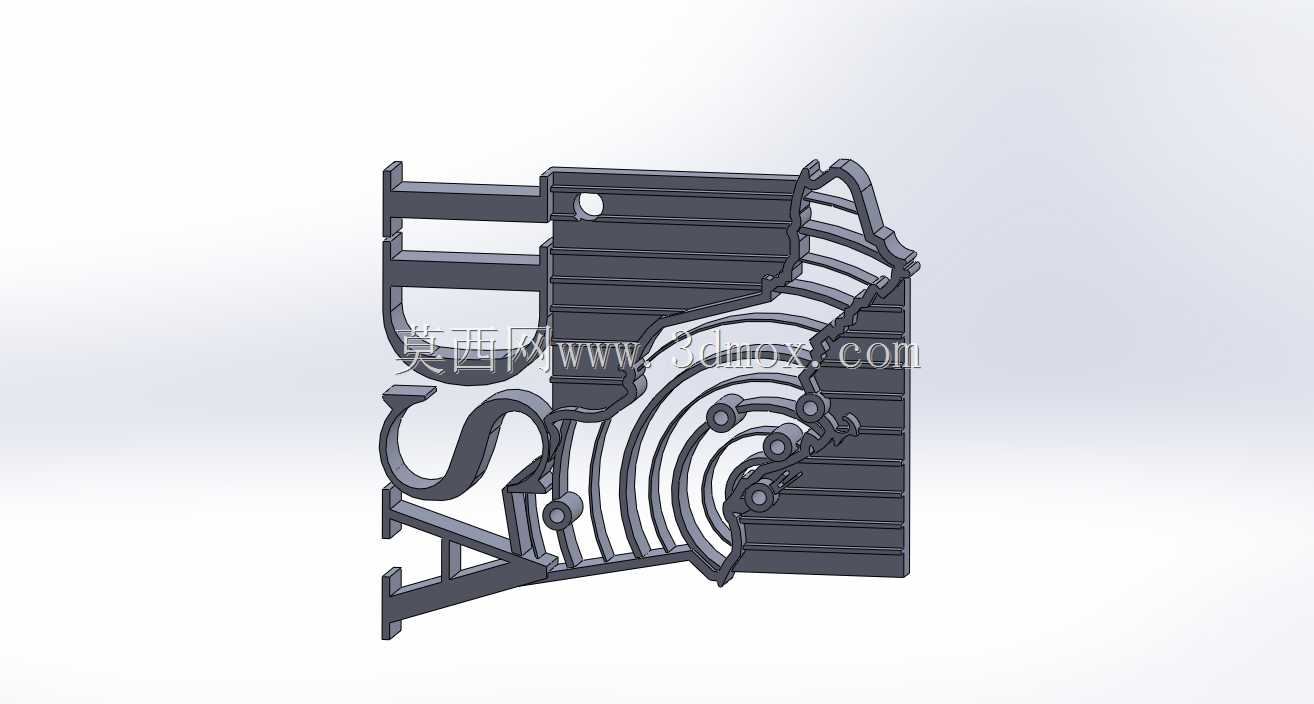

这款标识别针主要面向行业协会线下活动、区域分会成员身份识别场景使用，可作为参会纪念配饰、成员身份标识固定在衣物、工作牌挂带等位置，替代传统印刷胸牌实现可重复使用的标识功能。结构设计上，主体采用一体化轮廓成型，正面融合区域轮廓元素与协会标识特征，将代表会议举办地的圆环纹理做分层凸起处理，不同层级的圆弧结构做0.3mm的高度差，既保证视觉层次，也避免尖锐棱角划伤衣物或皮肤。背面没有采用常规别针的焊接针脚结构，而是在主体背部一体成型出滑槽式夹钳结构，滑槽宽度设置为2.2mm，适配常规厚度的织物层与工作牌挂带，夹钳的卡合位置做15度的导入斜角，安装时无需额外辅助工具，直接沿斜角推入即可完成固定，拆卸时轻抬夹钳尾部即可脱出，相比传统针式别针避免了针脚弯折、戳破衣物的问题。外形轮廓上，整体最大外廓尺寸控制在45mm×38mm范围内，厚度最薄处1.2mm，最厚的夹钳位置总厚度3.5mm，安装后突出衣物表面的高度不超过4mm，不会出现勾挂外物的情况。设计过程中针对3D打印成型做了结构优化，所有凸起结构的拔模角度统一设置为2度，相邻圆弧结构的最小间距保持在0.8mm以上，避免打印过程中出现支撑残留、结构粘连的问题，正面的文字与纹理凸起高度统一为0.4mm，既保证触摸识别的触感，也不会因为凸起过高导致打印时出现翘边。夹钳结构的弹性臂长度设置为8mm，壁厚1mm，采用常规工程塑料打印即可获得足够的夹持力，反复拆装50次以上不会出现塑性变形，夹持状态下可承受15N的横向拉力不会脱落，满足日常佩戴的使用强度要求。整体结构没有额外的装配零件，一体打印即可完成成品制作，无需后续粘接、组装工序，打印完成后仅需去除少量支撑即可直接使用，适合小批量定制制作不同区域的协会标识配饰。
