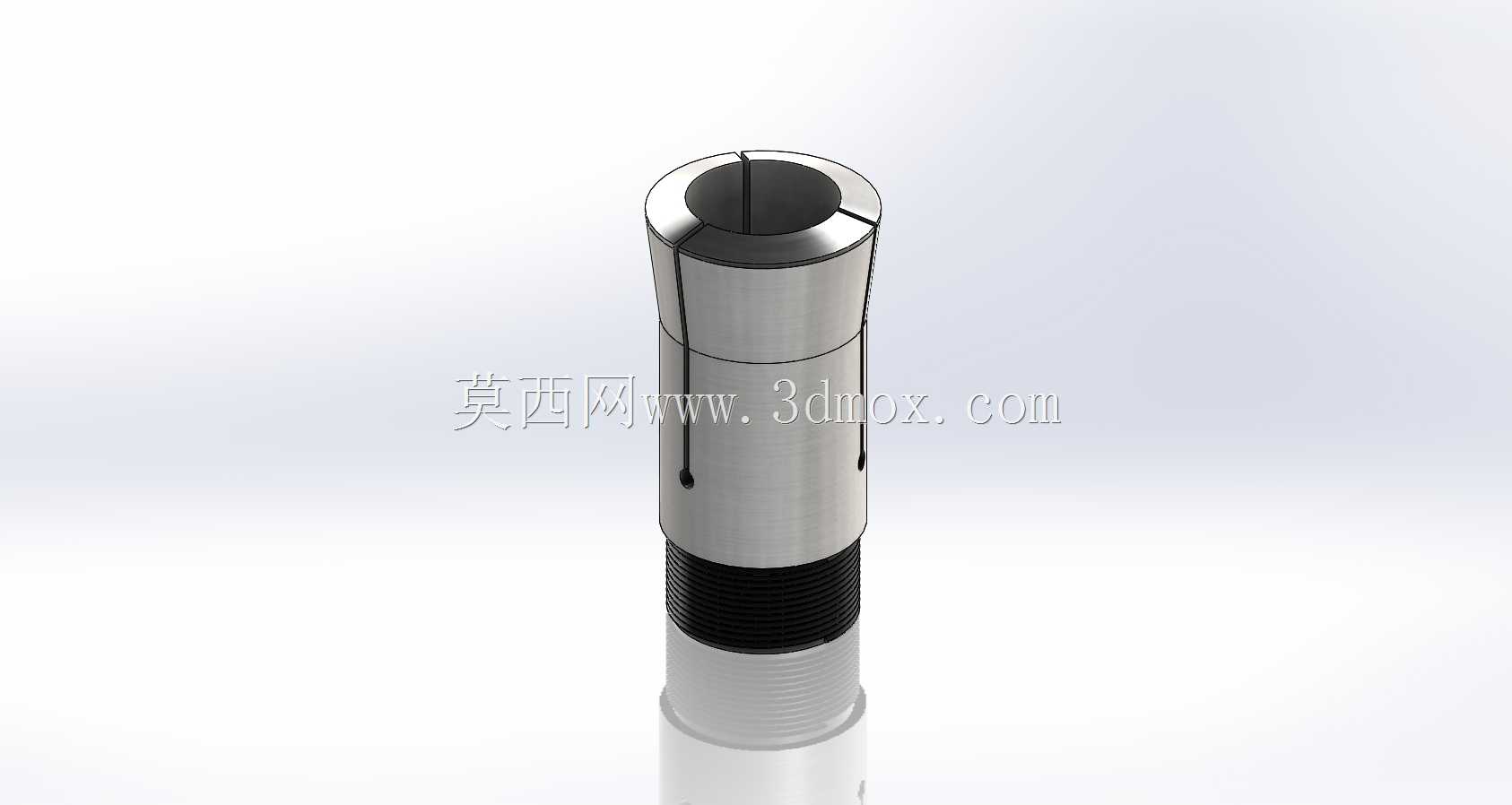

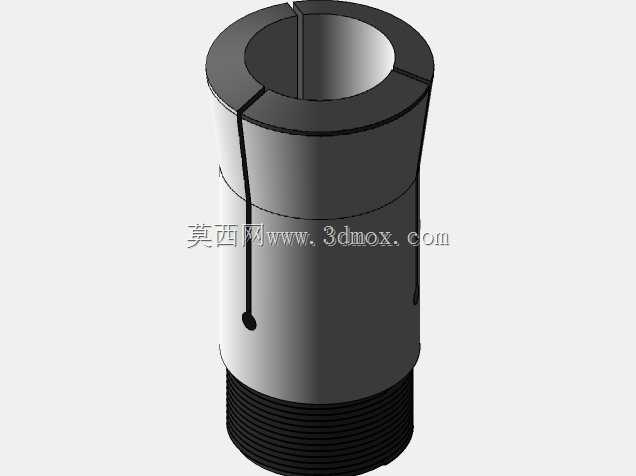

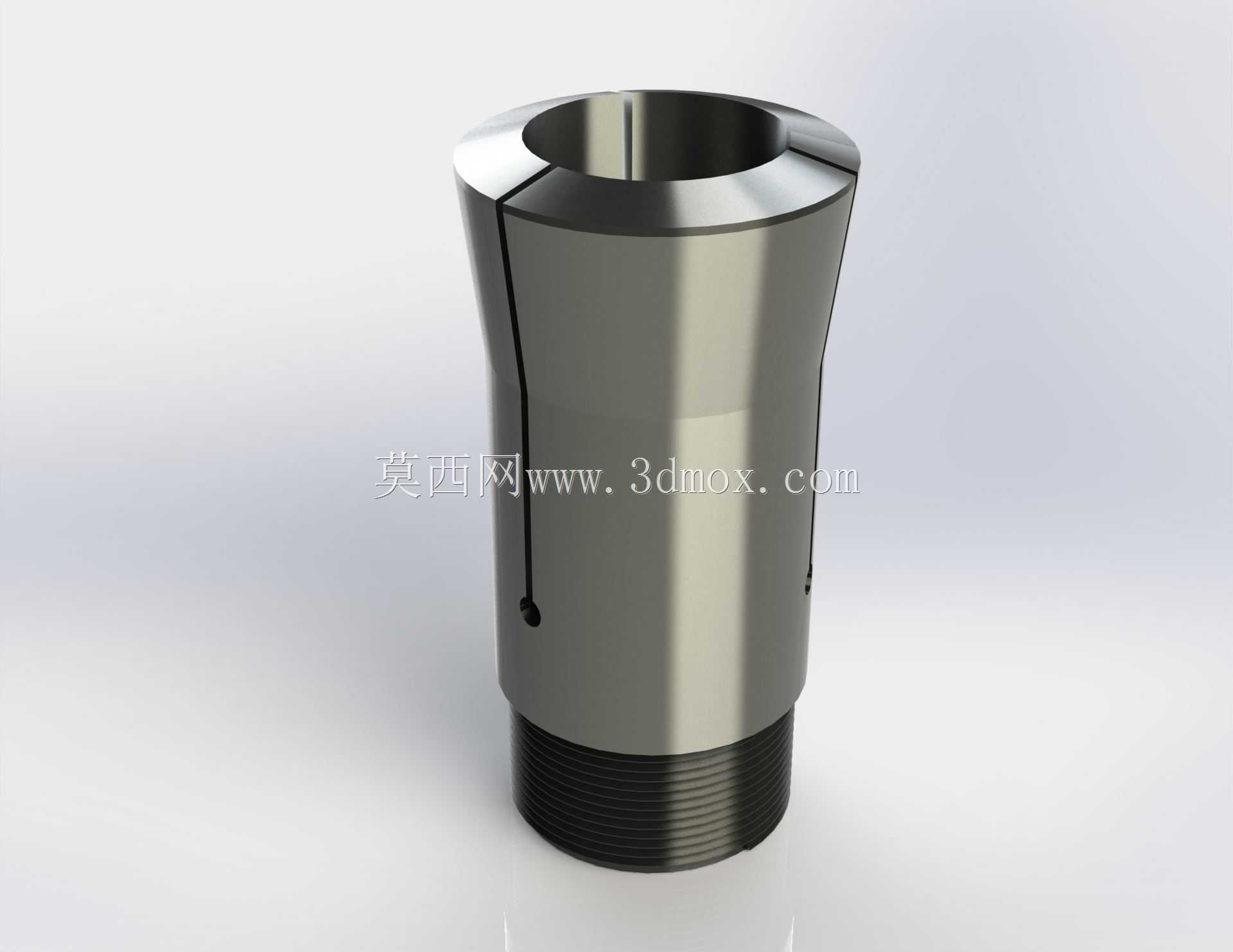

1.5英寸内径16C弹性筒夹结构设计

在数控车床、回转式磨床以及专用工装的夹紧作业场景里，16C规格的弹性筒夹是应用频次极高的夹紧元件，这款内径1.5英寸的夹头，主要适配对应柄径的刀具、棒料工件的装夹需求，在批量零件加工、刀具快换工位中能稳定输出可靠的夹紧力。从结构设计逻辑来看，这款夹头采用了经典的上宽下窄锥面配合结构，上部开有三道均匀分布的轴向收缩缝，当夹头被拉入配套的主轴锥孔内时，锥面受径向挤压力会带动收缩缝均匀收拢，从而抱紧内孔中穿入的工件或刀具柄部，这种均匀收缩的结构能保证被夹紧件的同轴度误差控制在极小范围内，满足精密加工的跳动要求。夹头下部设计有外螺纹结构，用于和主轴的拉钉锁紧机构配合，通过螺纹旋合的行程控制夹头的收缩量，既可以保证足够的夹紧力避免工件打滑，也能防止收缩量过大导致夹头产生塑性变形，延长夹头的使用寿命。夹头的外形轮廓做了平滑的锥度过渡，没有突兀的台阶结构，一方面是为了和主轴锥孔实现完全贴合，保证接触刚度，另一方面也能减少高速旋转时的风阻和动平衡偏差，适配中高转速的加工工况。从安装边界来看，这款夹头的外锥面参数完全匹配标准16C夹头座的内锥尺寸，下部螺纹的公称直径、螺距均遵循通用16C夹头的安装规范，不需要对现有设备的夹头安装位做任何改造就能直接替换使用，内孔1.5英寸的尺寸专门适配英制规格的棒料、刀具柄部，填补了公制夹头无法稳定装夹英制尺寸工件的缺口。在实际加工场景中，这类夹头相比三爪卡盘有着更高的装夹同轴度，同时夹紧动作更快，不需要反复调整卡爪位置，在小直径棒料的批量车削、磨削加工中，能大幅缩短装夹辅助时间，而且弹性筒夹的抱紧力均匀分布在工件圆周面上，不会像卡爪那样在薄壁工件表面留下夹痕，适合薄壁管件、精密刀具的装夹作业。设计时还在收缩缝的末端做了小圆角过渡处理，避免夹头反复收缩扩张时在缝的末端产生应力集中，导致夹头开裂失效，整体材质选用合金弹簧钢制作，经过淬火回火热处理后既有足够的硬度保证耐磨性，也有良好的弹性满足反复收缩的使用需求，表面做了发黑处理，能在车间切削液环境下起到一定的防锈作用，减少日常维护的工作量。
