马波斯快攻式测量卡扣组件结构

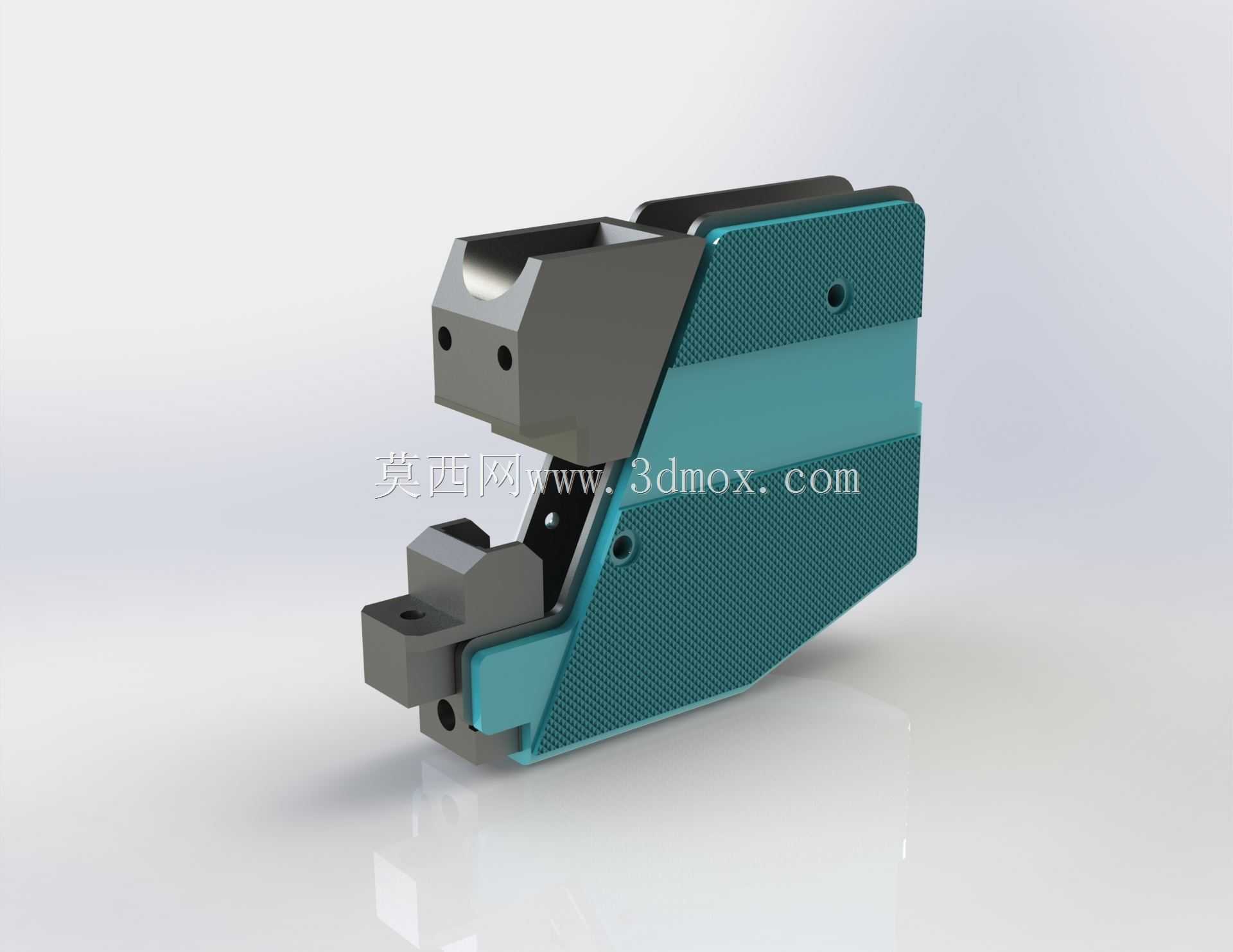

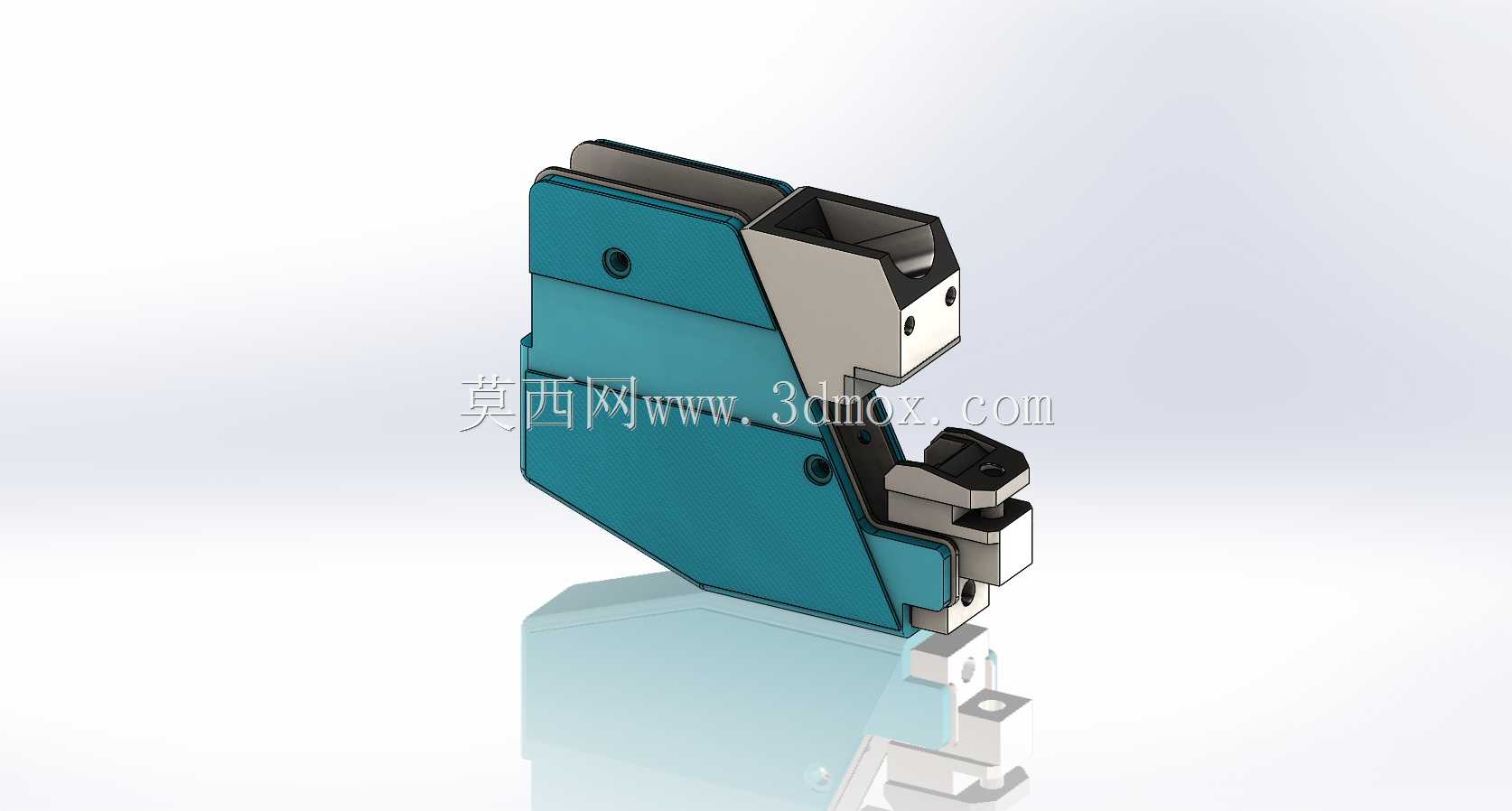

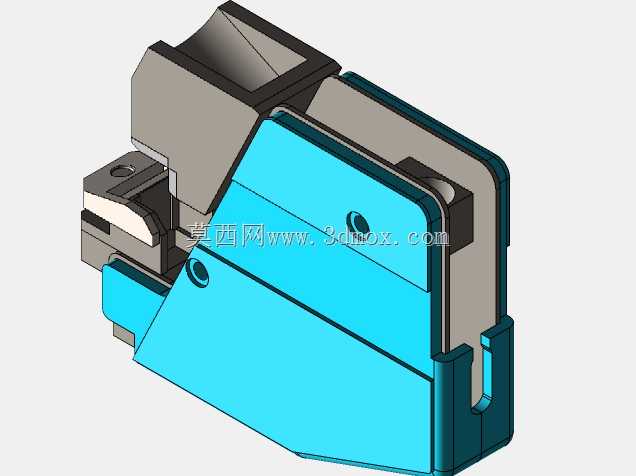

该结构件属于机加工在线检测场景下的接触式测量执行端部件，常见于数控车床、磨床的加工工位旁侧，用于工件加工完成后的快速厚度、形位尺寸触发式检测，替代人工手持量具的重复操作，适配自动化产线的节拍要求。从结构布局来看，主体采用分体式拼接的刚性壳体设计，青蓝色涂装的壳体部分预留了两处沉头安装孔，可直接通过内六角螺栓固定在检测工位的安装立板上，安装面做了铣平处理，保证装配后探针的伸出方向与待测面保持垂直，避免测量斜向误差。前端的探针组件采用浮动式安装设计，内置的复位弹簧可保证探针接触工件后触发测量信号，脱离工件后自动回位，重复定位精度可满足微米级的检测需求，省去了额外的复位驱动结构，压缩了整体占用空间。设计阶段省略了标准紧固件与杠杆传动臂的细节建模，保留了核心的功能结构与安装接口，完全可用于产线方案布局、检测工位概念设计的三维装配验证，不需要额外调整结构比例即可直接导入装配体中做干涉检查。部件的整体轮廓做了切角处理，避免安装后与周边的机械手上下料轨迹、工件输送路径产生干涉，前端的检测头部分做了缩颈设计，可伸入工件的狭窄内腔、台阶面位置完成检测，适配盘类、轴类零件的台阶厚度、槽宽尺寸的快速检测场景。壳体侧面的走线槽预留位置可容纳检测信号的传输线缆，避免线缆外露被工件切屑、切削液剐蹭损坏，上下拼接的壳体结构也方便后期内部探针组件、复位弹簧的维护更换，不需要整体拆解安装座即可完成易损件替换。在实际选型应用中，该类测量卡扣的安装边界需要预留至少15mm的探针伸缩行程空间，安装面的平面度要求控制在0.02mm以内，保证探针运动方向无卡滞，触发力设置在1.5N-3N区间，既可以避免触发力过大划伤工件表面，也能防止触发力过小导致的误信号问题，适配绝大多数金属切削加工件的在线检测需求，可直接接入机床的数控系统或者独立的测量采集仪，完成加工尺寸的实时反馈，辅助设备做刀具磨损补偿。
