大米湖RL75058剪切梁式称重测力元件

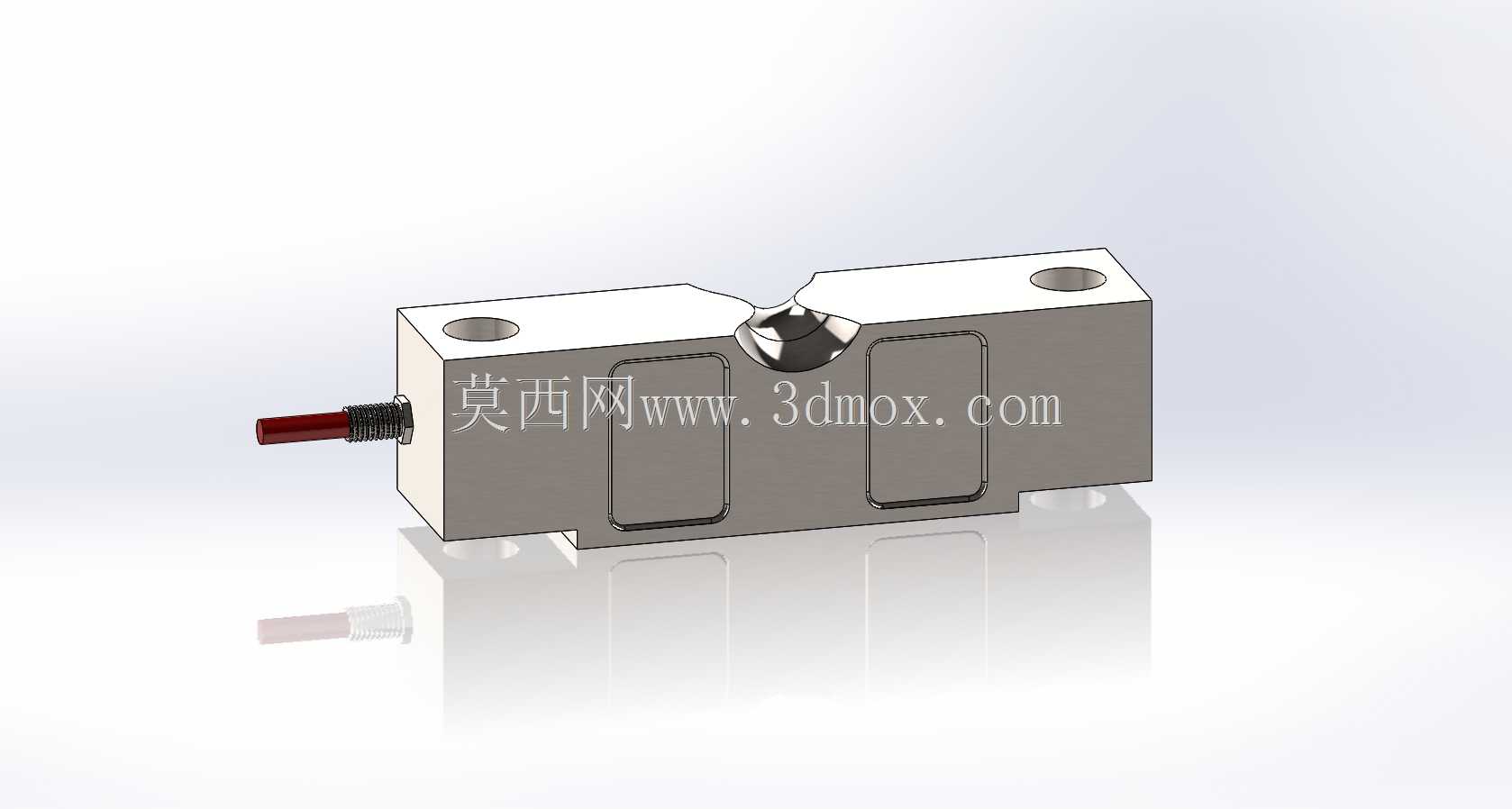

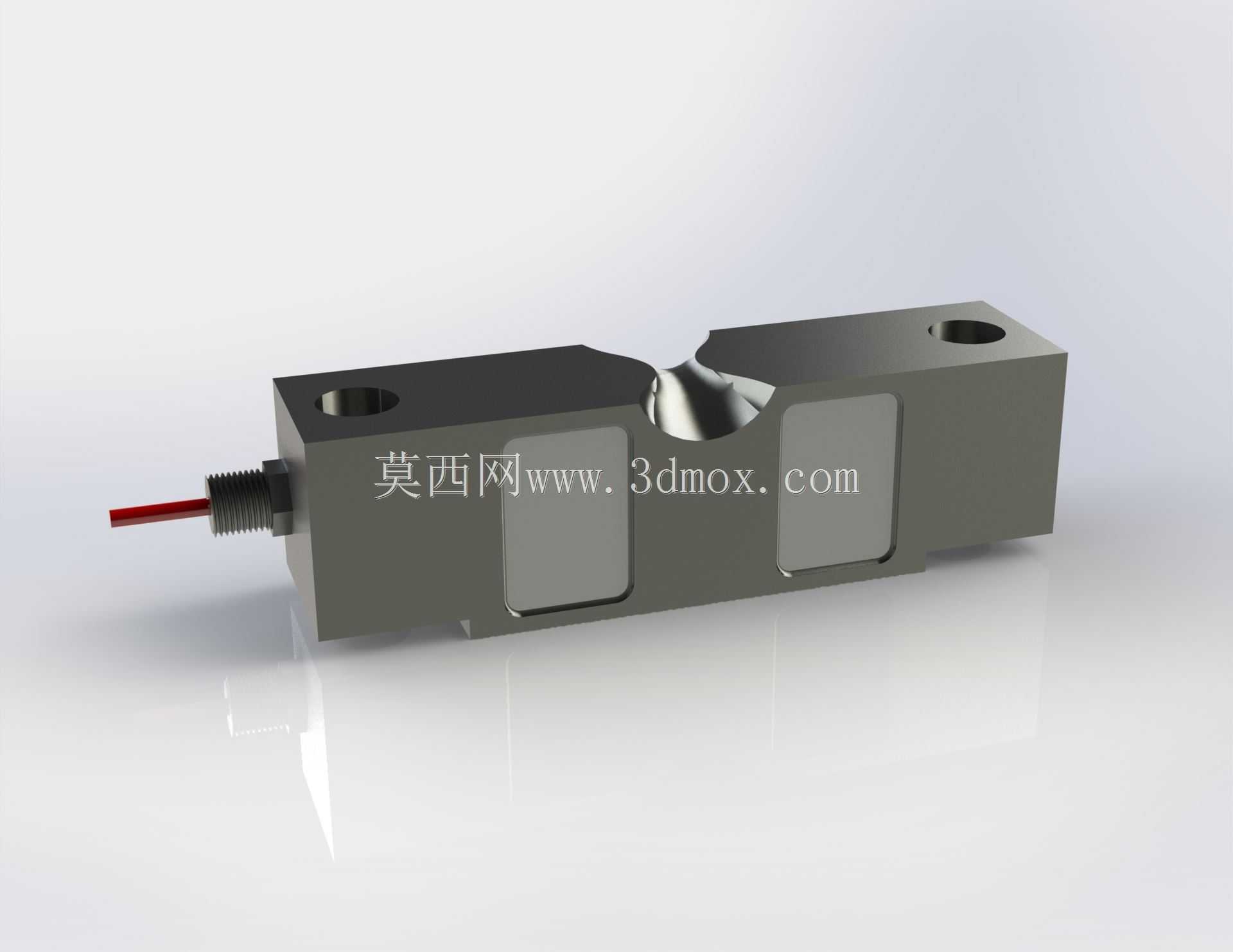

在工业称重计量、料仓载荷监测、平台秤搭建这类需要精准获取重量载荷的场景里，剪切梁结构的测力元件一直是应用占比极高的核心部件，这次建模还原的这款大米湖75058型号测力元件，额定承载上限可达75000lb，适配大吨位静态、动态称重的使用需求。从结构设计逻辑来看，这款元件采用经典的双剪切梁应变区布局，主体为一体化合金钢加工成型，中部对称加工出两个应变贴片区域，通过弹性体在受载时产生的微形变，配合粘贴在应变区的应变片组成惠斯通电桥，将载荷力值线性转换为可采集的电信号，出线端采用密封航空接头搭配屏蔽线缆引出，能在多粉尘、轻度潮湿的工业现场稳定传输信号，避免外界电磁干扰对测量精度造成影响。安装边界方面，元件两端预留了沉头安装孔位，可直接通过螺栓固定在秤体基座与承载平台之间，不需要额外设计复杂的安装转接结构，两端的安装孔中心距、沉孔深度、螺纹规格都严格匹配大米湖官方产品目录的尺寸参数，建模时特意还原了弹性体中部的应力释放槽结构，这个结构的作用是过滤掉非加载方向的侧向力、扭转力带来的测量干扰，保证只有垂直方向的载荷能传递到应变区，大幅提升偏载工况下的测量准确性。从实际选型适配的角度来说，这类大吨位剪切梁测力元件常被用在大型地磅、重型料斗秤、港口货运称重平台、工业生产线重载工位的载荷监测环节，相比柱式测力元件，它的抗偏载能力更强，安装调试难度更低，不需要搭配复杂的限位组件就能保证测量精度。建模过程中对弹性体的表面处理细节也做了还原，主体表面做了硬质阳极氧化防腐处理，应变区外侧覆盖有金属防护盖板，既可以保护内部的应变片与接线不受外力磕碰损伤，也能避免现场的油污、粉尘渗入应变腔内部，延长元件的实际使用寿命。出线端的线缆做了防弯折弹簧保护结构，避免设备运行过程中线缆反复弯折出现内部线芯断裂的问题，整体结构没有多余的冗余设计，所有的结构特征都围绕测力精度、安装便捷性、环境适应性三个核心需求展开，不管是用于衡器产品的结构设计验证，还是自动化生产线载荷监测工位的选型参考，都能提供精准的三维尺寸参照，设计人员可以直接基于这个模型完成安装基座的孔位匹配、秤体框架的受力校核，减少实际选型试装过程中的尺寸匹配误差。
