小型木砖成型加工设备结构设计

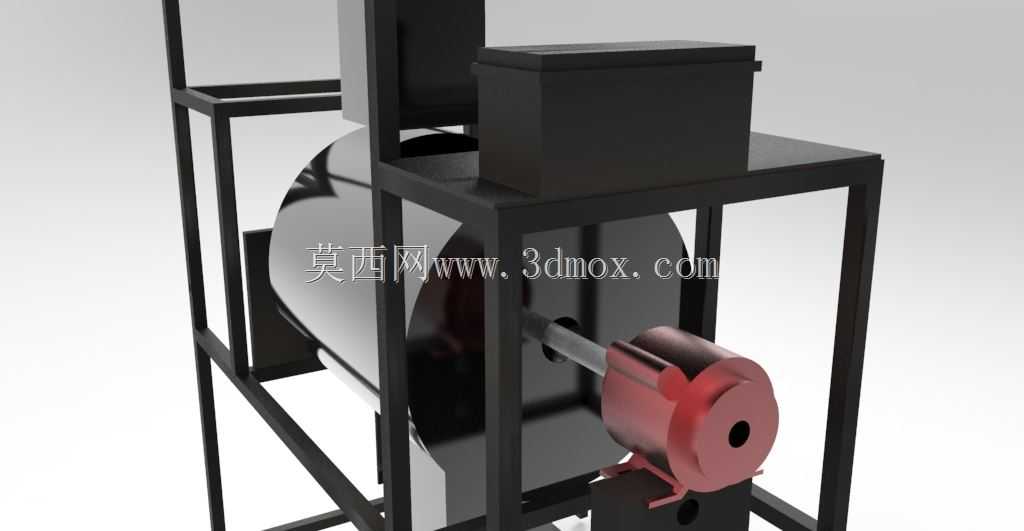

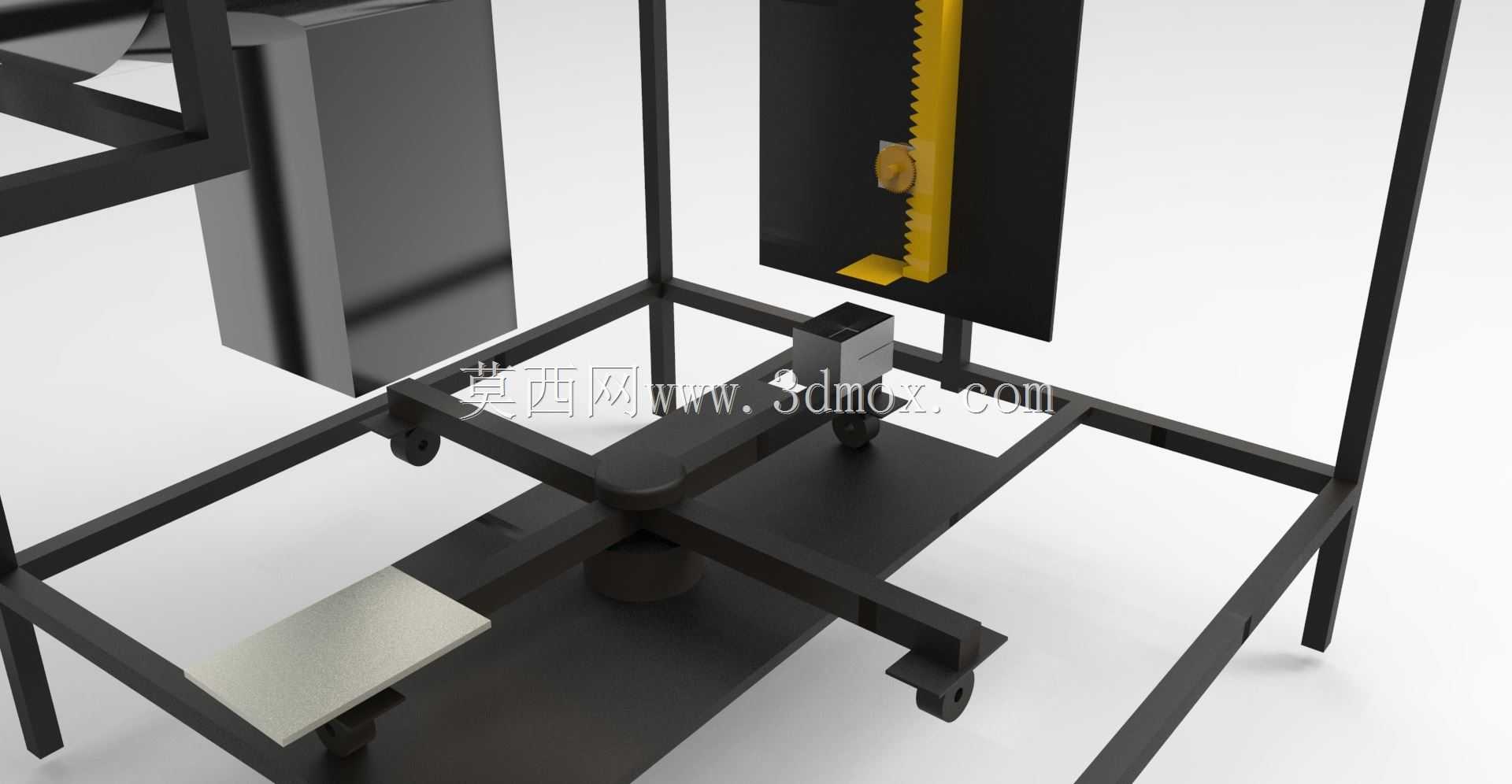

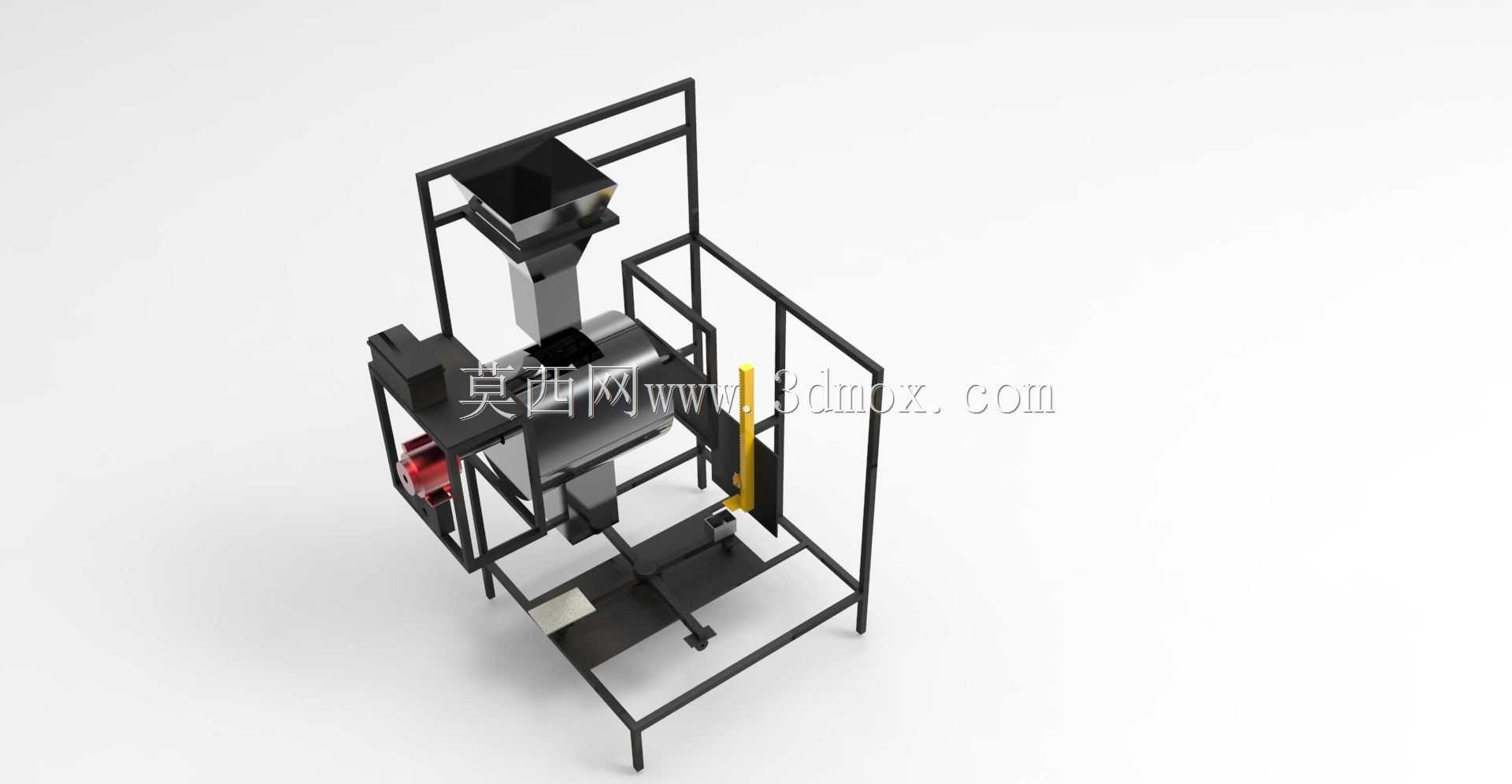

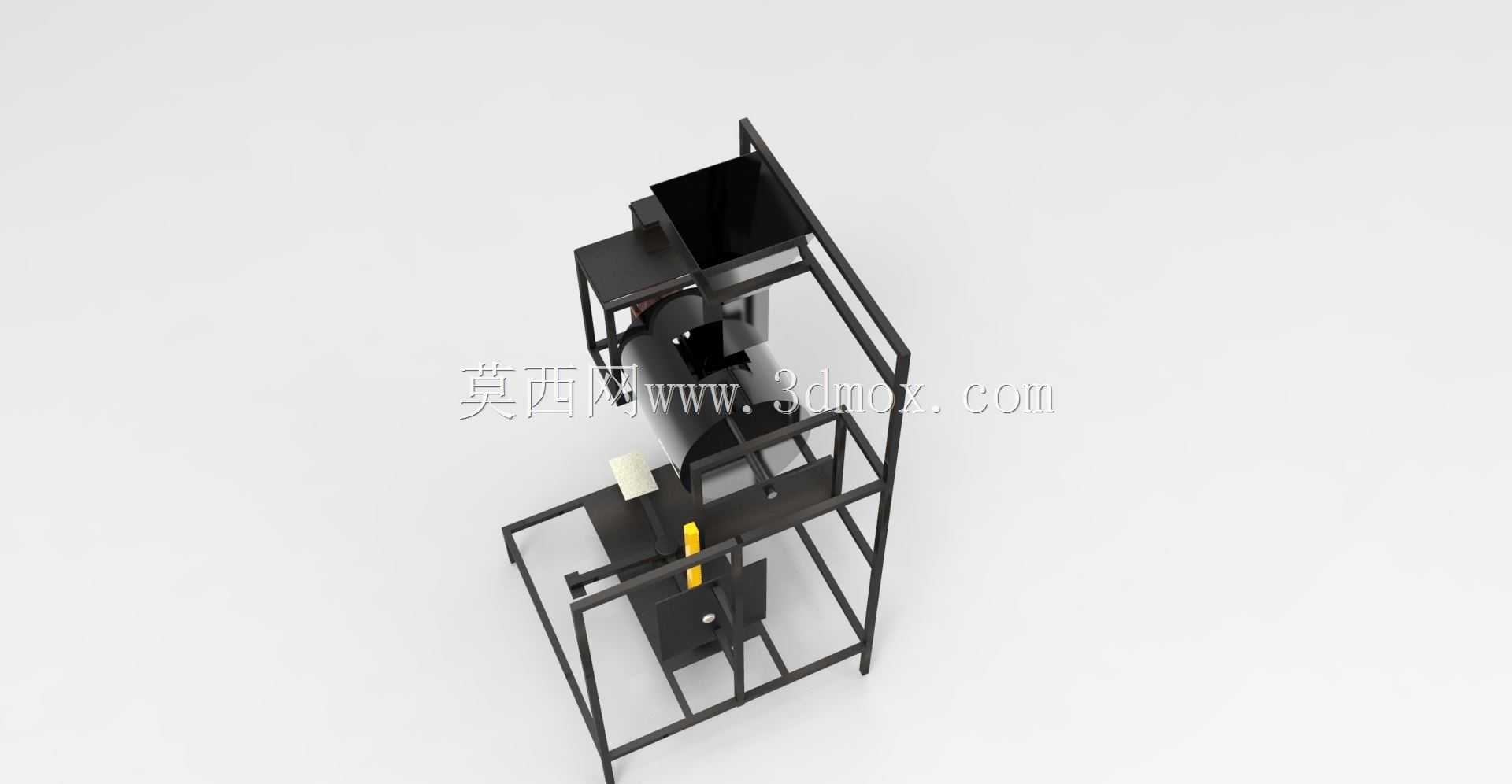

这款小型木砖加工设备主要面向小规模生物质燃料加工、小型建材作坊的生产场景，适配场地有限、产能需求适中的作业环境，可将木屑、刨花等木质原料压制成规整块状木砖，用于民用取暖燃料、轻质填充建材等场景。设备整体采用方管焊接框架作为承载主体，框架结构做了分层布局设计，上层预留进料斗安装位，倾斜式进料斗可依靠原料自重实现匀速喂料，无需额外配置强制送料结构，降低了设备整体复杂度与制造成本。中层区域为核心压实成型腔，配套的压合组件采用曲柄连杆传动结构，可将电机输出的旋转运动转化为水平方向的往复压实力，压实行程经过精准核算，既保证木砖成型后的密度符合使用要求，又避免行程过大造成的动力浪费与结构磨损。设备侧部预留了电机安装位，配套的传动轮组做了防护结构设计，避免作业过程中杂物卷入传动部件，同时电机安装座设计了长条形调节孔，可方便调整传动带张紧度，降低后期维护难度。设备底部设置了成型砖出料滑道，压制成型的木砖可顺着滑道直接滑出至接料区域，无需额外配置出料输送结构，进一步压缩了设备整体占地尺寸。从安装边界来看，设备整体占地尺寸适配小型厂房的角落布置需求，框架底部预留了地脚螺栓安装孔，可直接固定在水泥地面上，无需额外做复杂的基础浇筑，安装调试门槛较低。设计过程中充分考虑了小型加工作业的维护便利性，所有易损部件均采用螺栓连接固定，无需专用工具即可完成磨损件的更换，框架上的走线位置预留了穿线孔，可方便电气线路的规整布置，避免线路外露造成的安全隐患。设备的受力框架做了局部加强设计，在压实机构对应的安装位置焊接了加强筋，可承受反复压合作业带来的冲击载荷，避免长期使用后框架出现变形问题。进料斗与成型腔的衔接位置做了圆弧过渡处理，可减少原料卡滞的概率，保证喂料过程顺畅，成型腔的内壁做了光滑处理，降低原料压合过程中的摩擦阻力，同时也方便成型后木砖的脱出。
