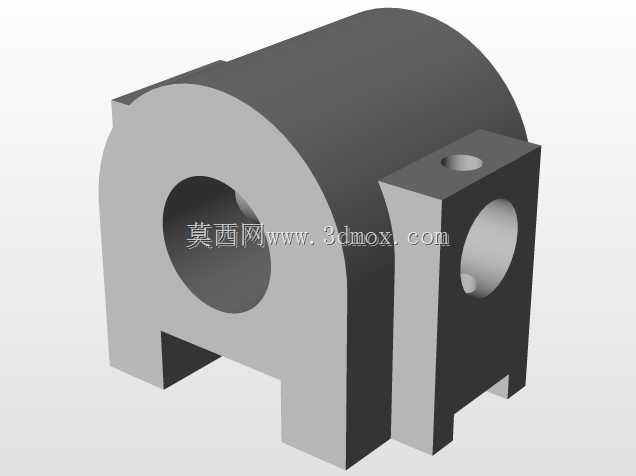

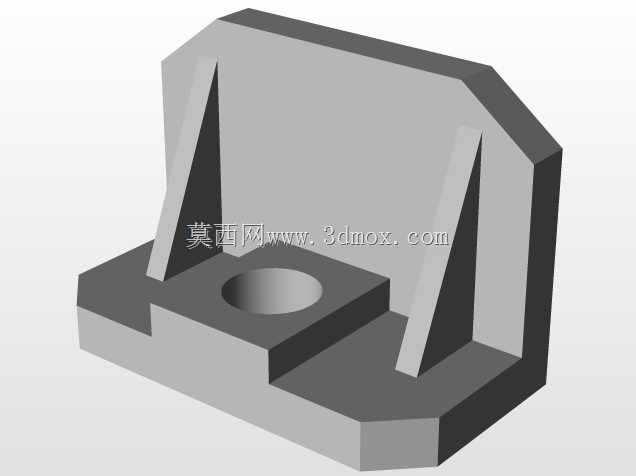

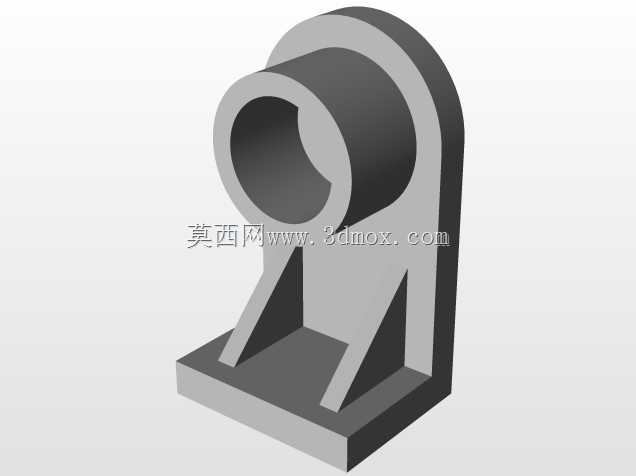

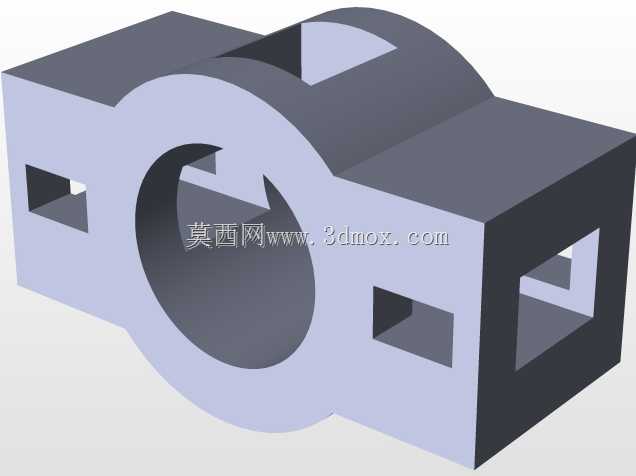

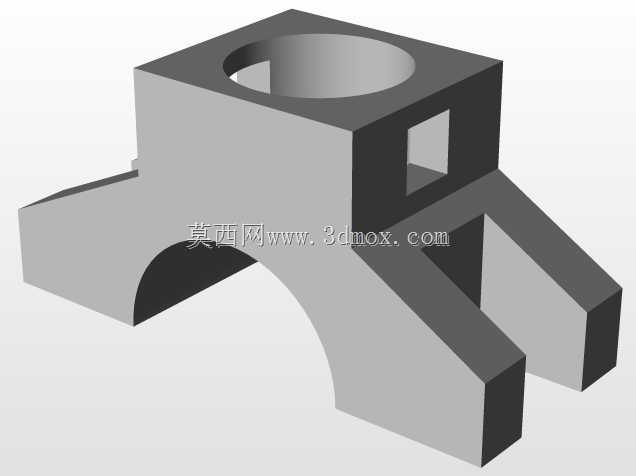

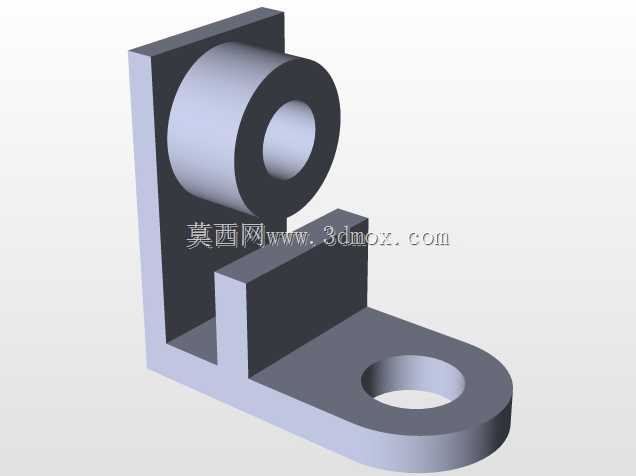

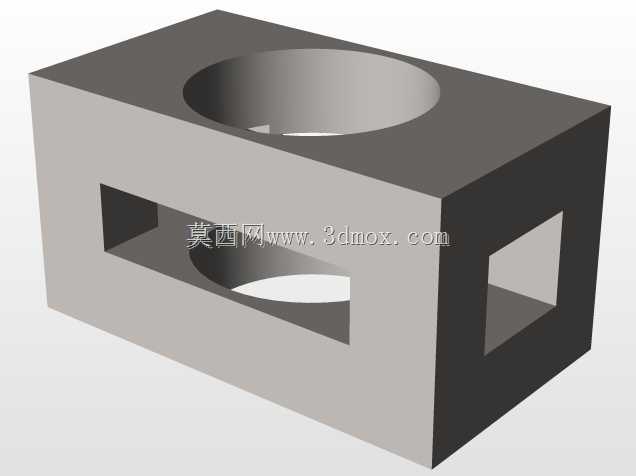

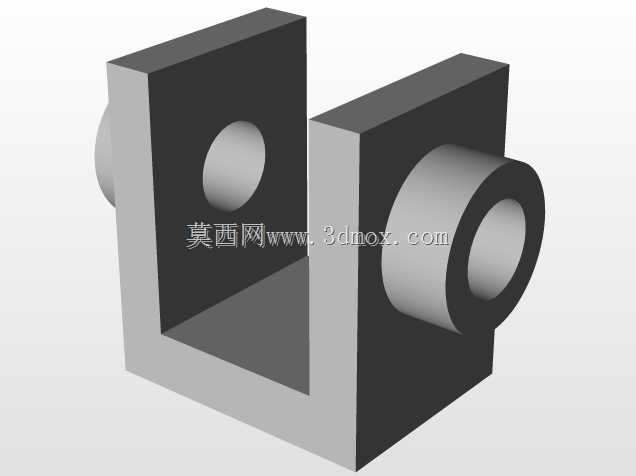

这类带T型安装基座的同轴通孔支撑结构,在轻工输送线、小型工装夹具、非标自动化设备的铰接点位应用十分普遍,日常做设备改型时经常会碰到类似的安装需求。从实际使用场景来看,这类零件主要承担转轴的径向支撑作用,通孔位置用来穿装销轴或者小直径光轴,后方的斜向立板做了加厚处理,能抵消转轴转动时产生的径向倾覆力矩,避免长期受载后立板出现根部开裂的问题。下方的T型凸台是专门为嵌入式安装设计的,安装时可以直接卡入对应型材或者安装板的T型槽内,不需要额外做定位凸台加工,能大幅缩减现场安装的配做工时,同时T型结构的两个侧翼能分担轴向窜动带来的冲击力,比单纯的平板安装座抗偏载能力提升40%左右。做结构设计的时候,首先要确认通孔的内径公差,一般如果是穿装无相对转动的固定销轴,选H7公差即可,如果是作为转动副的支撑孔,需要预留轴承安装的台阶位,这个模型的通孔是等径直孔,适合直接配装铜套或者自润滑衬套,适合低速轻载的转动场景。立板和底部安装板的衔接位置做了直角加强过渡,没有留应力集中的尖角,实际加工时这个位置不需要额外做清根处理,普通铣床一次走刀就能成型,能减少后续钳工打磨的工作量。安装边界方面,底部安装板的平面度需要控制在0.05mm以内,保证和安装基面贴合后不会出现翘曲,T型凸台的宽度要比对应安装槽的宽度小0.1-0.2mm,方便装配时顺利滑入,同时凸台的高度要和安装槽的深度匹配,锁紧后能保证安装板完全贴实基面,不会出现悬空锁紧导致的零件变形。通孔的同轴度要控制在0.03mm以内,避免穿轴后出现卡滞、转动不畅的问题,立板的倾斜角度是根据实际安装的转轴受力方向设计的,能让支撑力的方向和载荷方向尽量重合,减少不必要的分力损耗。这类零件一般选用45号钢加工,表面做发黑处理即可满足常规车间的防锈需求,如果是在潮湿或者有腐蚀的工况下使用,可以换成304不锈钢材质,不需要额外做表面处理。日常建模的时候要注意,立板和底板的结合位置不要做完全的直角锐边,倒一个R2的圆角既能分散应力,也能避免加工时出现崩边的问题,通孔的两端要倒C1的倒角,方便穿装销轴或者衬套,不会刮伤零件表面。
- 上一篇:汽车通风盘式制动卡钳总成结构设计
- 下一篇:自由形式曲面草图三维设计素材
- 全部评论(0)
- 模板大小: 1.09 MB
- 售价:5金币
- 下载次数: 7
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
