涡轮增压器核心组件结构设计方案

项目分类:3D模型 发布时间:2021-10-25 ID:342634
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案
  • 涡轮增压器核心组件结构设计方案

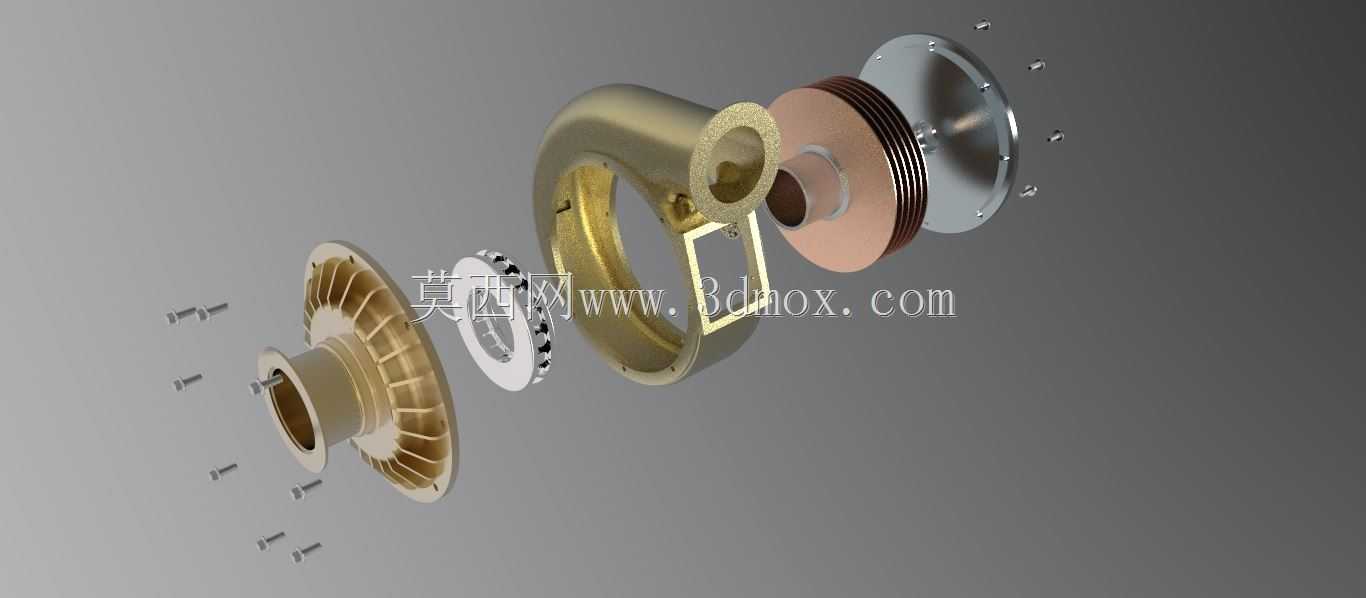

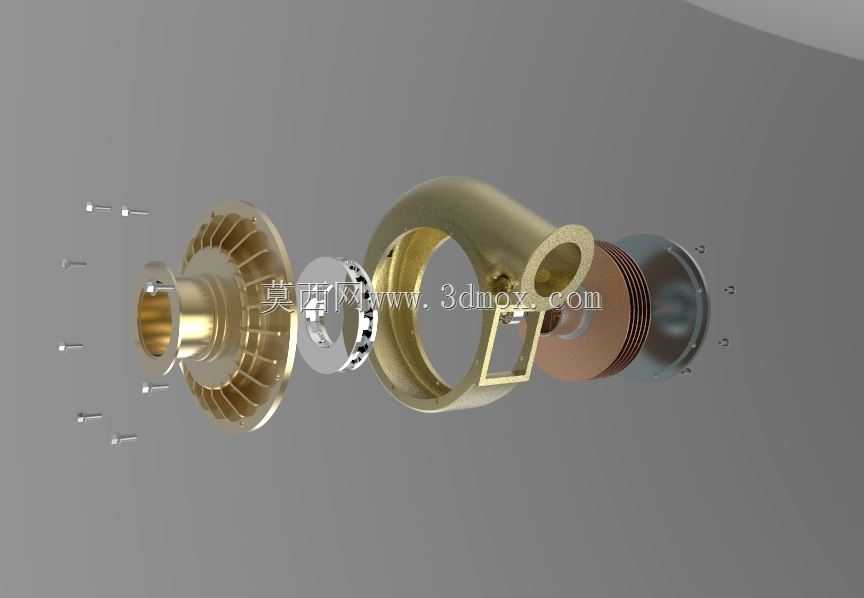

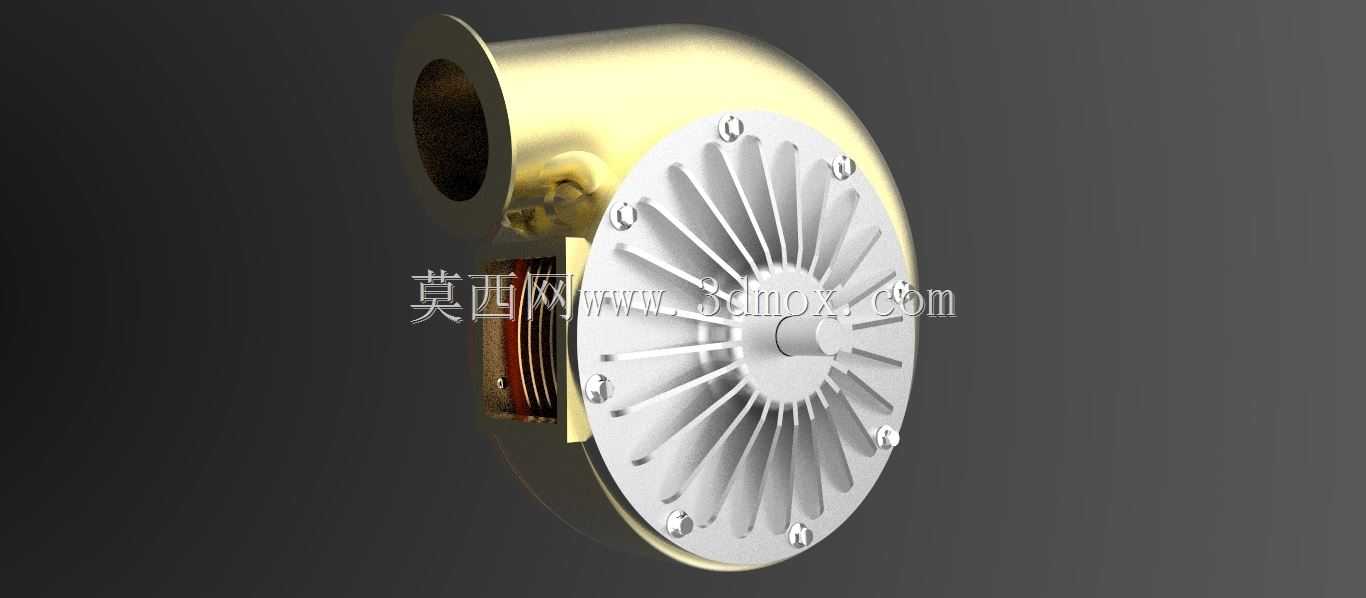

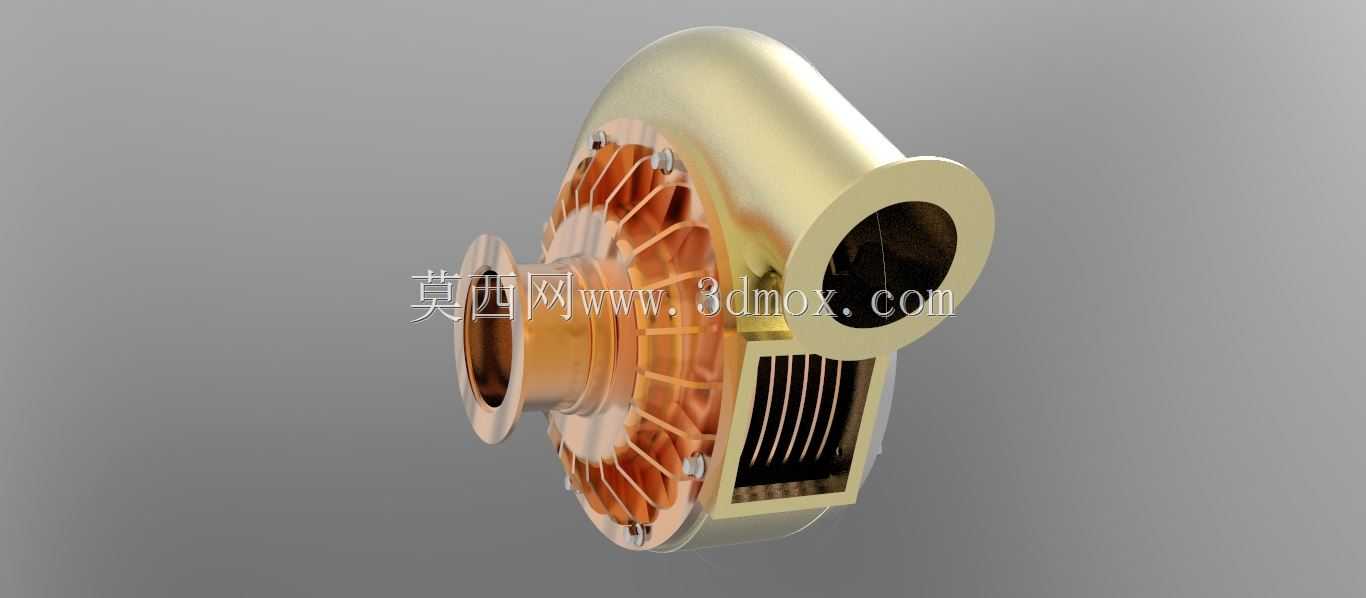

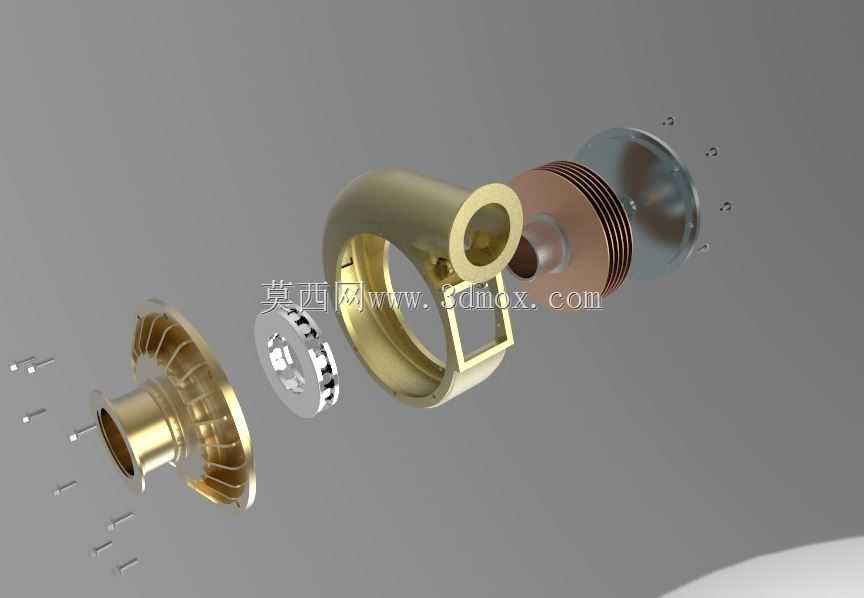

这套涡轮增压器的结构设计,核心围绕内燃机进气增压的实际工况展开,拆解后的各部件配合关系完全贴合车用、工程机械用动力单元的安装适配需求。从实际应用场景来看,这类增压部件主要匹配小排量内燃动力单元,通过废气驱动叶轮压缩进气,提升气缸充气效率,在不增加发动机排量的前提下提升动力输出扭矩,同时优化低转速区间的燃油经济性,广泛适配乘用车辆、小型工程设备的动力系统升级与原厂配套场景。

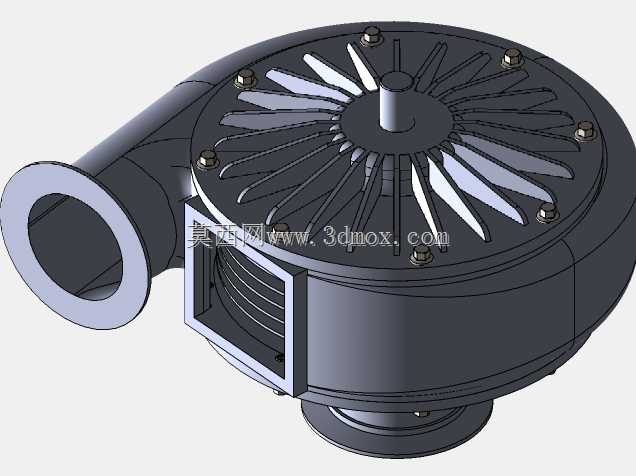

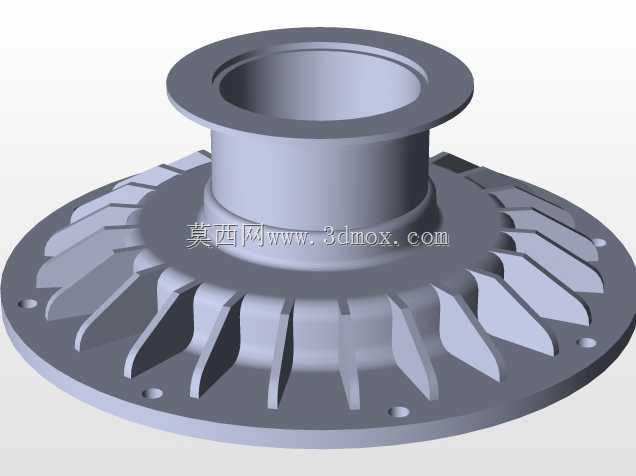

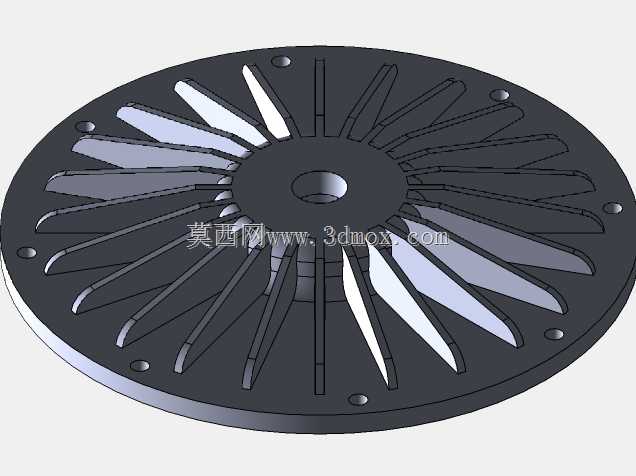

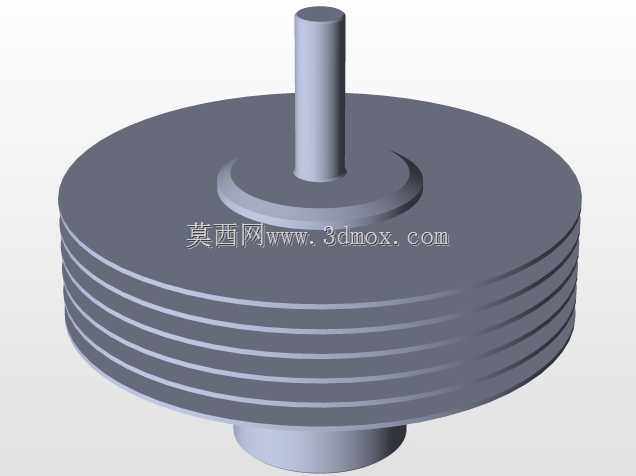

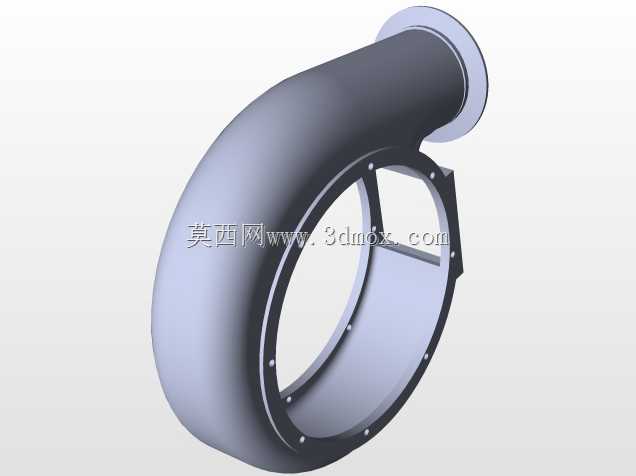

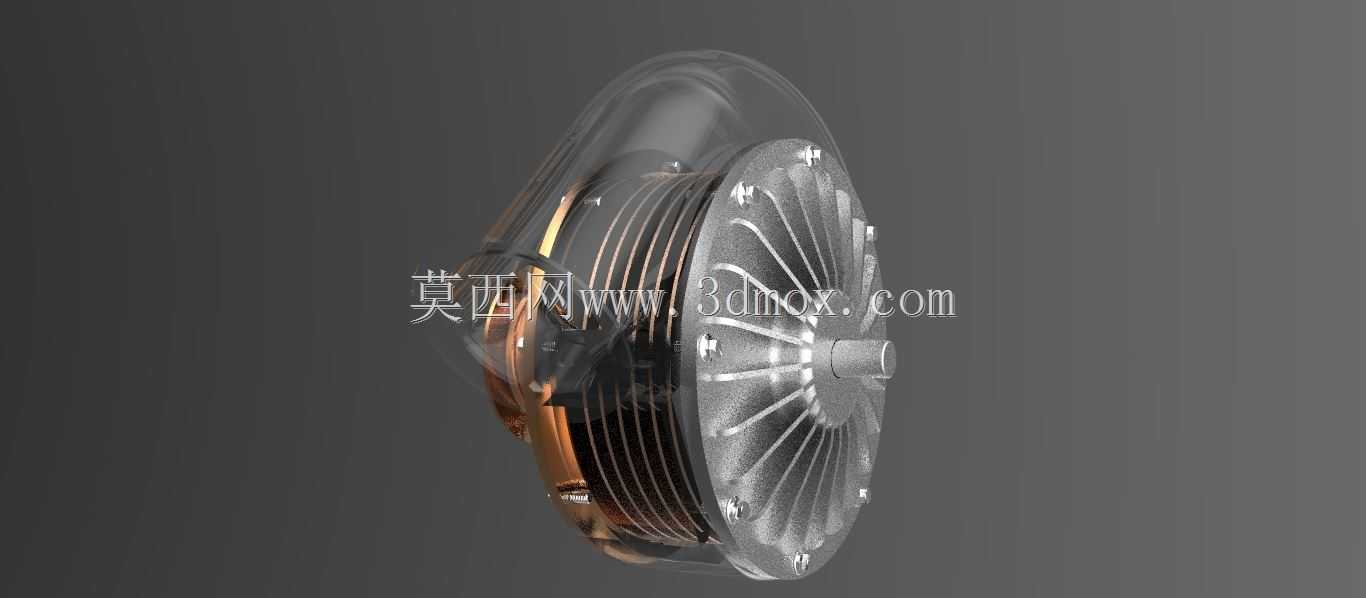

设计过程中优先考虑了高温工况下的结构可靠性,涡壳部分采用分体式装配结构,进气端、废气端的连接法兰预留了标准螺栓安装位,安装边界尺寸适配主流1.5-2.0L排量动力单元的机舱布局,不需要额外改动周边管线固定位即可完成适配。叶轮部分采用前倾式叶片构型,在建模阶段就做了动平衡配重的结构预留,叶片曲面经过流道优化,减少高速旋转时的气流紊流损失,叶轮与轴系的配合位采用过盈配合的公差设计,避免高转速下出现松脱风险。

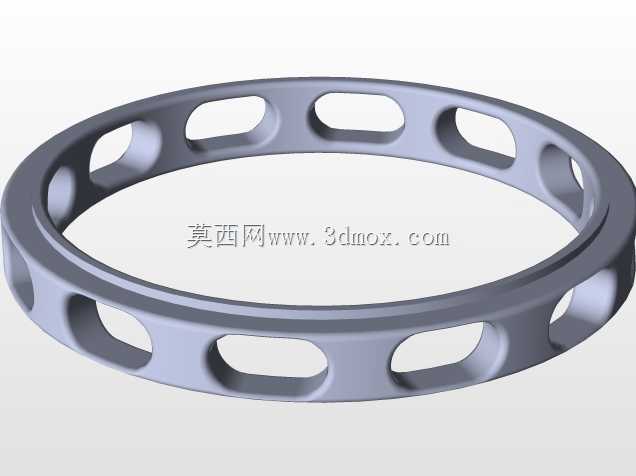

中间的密封与轴承座组件,设计时兼顾了润滑通道的布局,壳体上预留的润滑油道接口与发动机现有润滑回路完全匹配,不需要额外加装润滑管路,密封结构采用双唇口密封设计,既防止润滑油窜入进气道造成积碳,也阻挡高温废气进入轴承腔加速润滑脂老化。旁通阀的安装位做了集成化设计,将执行器固定座与涡壳做一体化结构,减少额外的连接支架,降低整体装配复杂度,同时提升高温下的结构强度,避免长期震动出现固定位断裂的问题。

各部件的装配间隙在建模阶段就做了公差仿真验证,冷态装配间隙与工作温度下的热膨胀间隙做了匹配计算,涡壳采用耐高温合金材质对应的热膨胀系数参数嵌入建模过程,确保工作温度达到600-900摄氏度时,叶轮与壳体之间不会出现刮蹭,同时保持合理的密封间隙减少增压压力泄漏。压气机端的扩压腔结构采用渐扩式流道设计,将叶轮输出的高速气流动能逐步转化为压力能,提升进气增压的效率,出气口的管径尺寸匹配标准中冷器连接管路,不需要额外做变径转接即可完成整车装配。
