叠片式质子交换膜燃料电池电堆结构

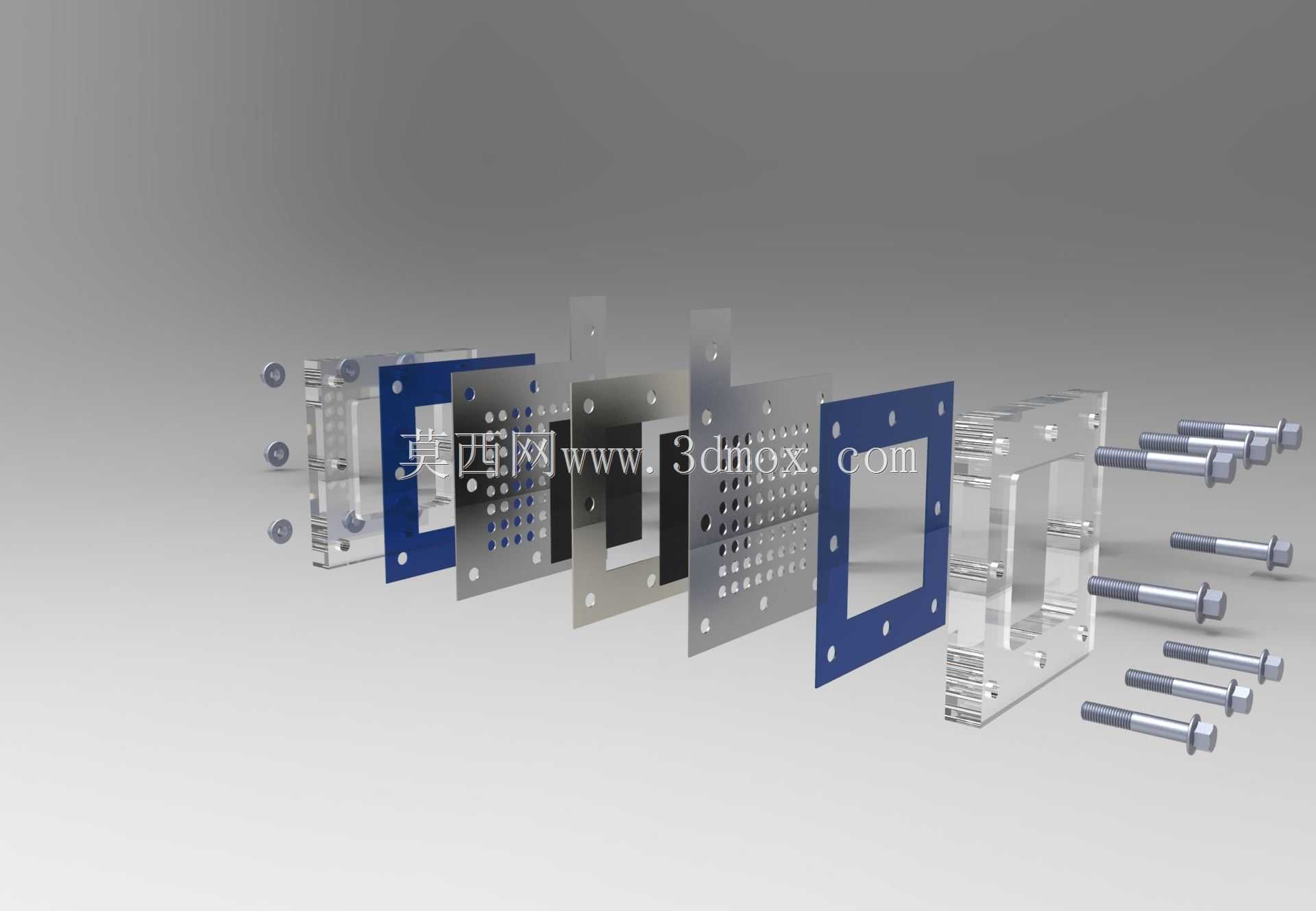

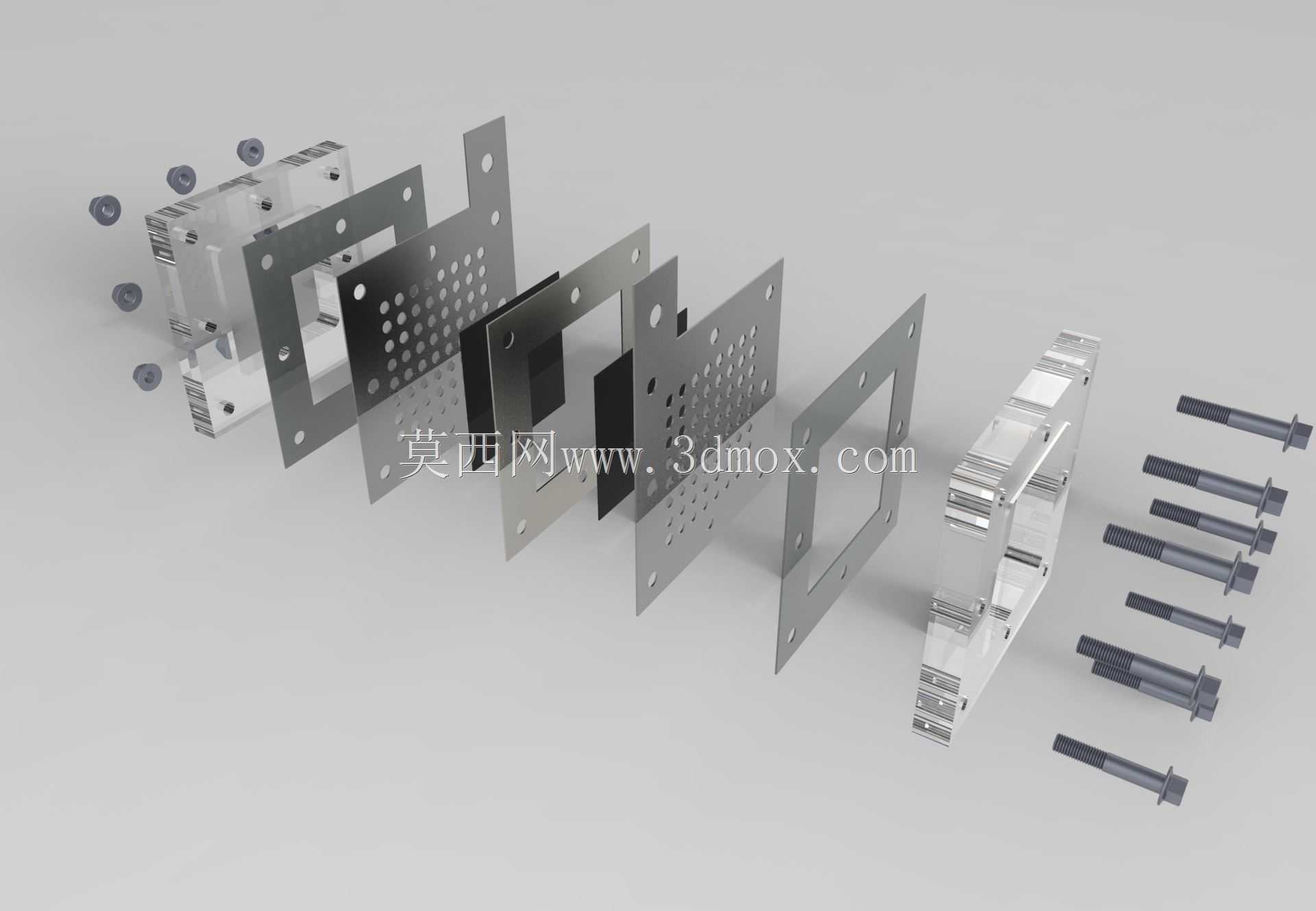

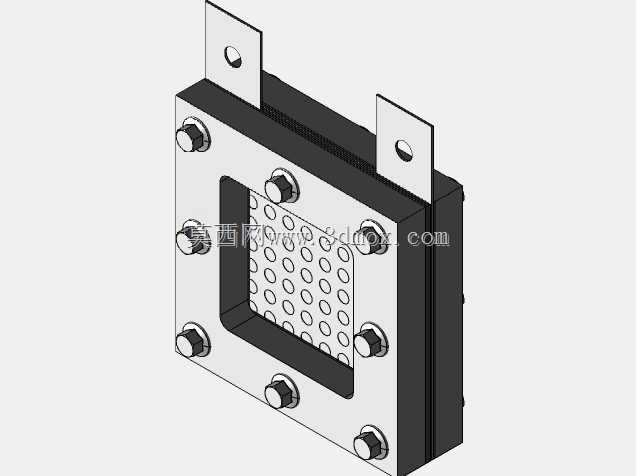

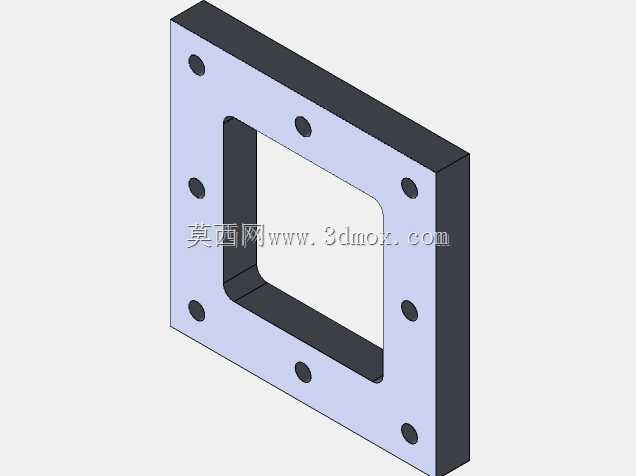

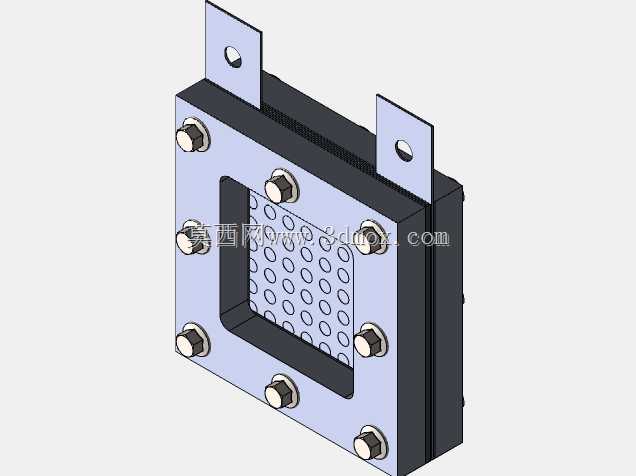

　　这款叠片结构的燃料电池电堆，主要面向小型固定式发电、便携动力源、教学实验台架等应用场景，作为氢能转化为电能的核心反应单元，承担氢气与氧气电化学反应输出直流电能的功能。从结构设计逻辑来看，整体采用层叠压紧的装配思路，核心功能单元沿螺栓轴向依次排布，两端设置带安装支耳的端板，通过贯穿的长螺栓配合螺母提供均匀的压紧力，保证各层双极板、膜电极、密封垫片之间的接触压力一致，避免出现气体泄漏、接触电阻过大的问题。端板上预留的安装支耳开有通孔，可直接通过螺栓将整组电堆固定在设备机架或者测试台面上，安装边界清晰，不需要额外设计复杂的转接固定结构。层叠的双极板表面加工有均匀分布的流道孔，一侧用于分配反应氢气，另一侧用于分配空气或者氧气，

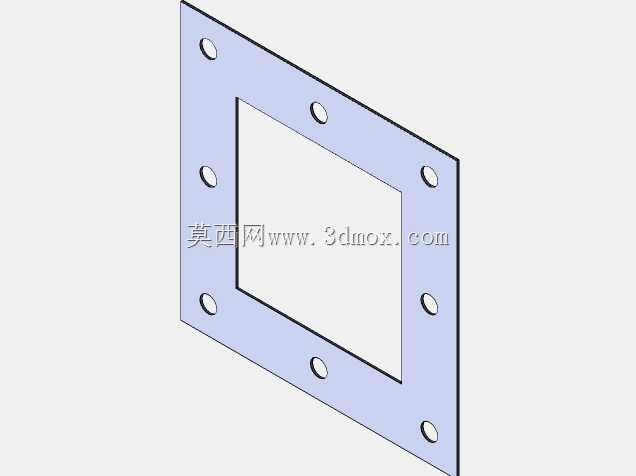

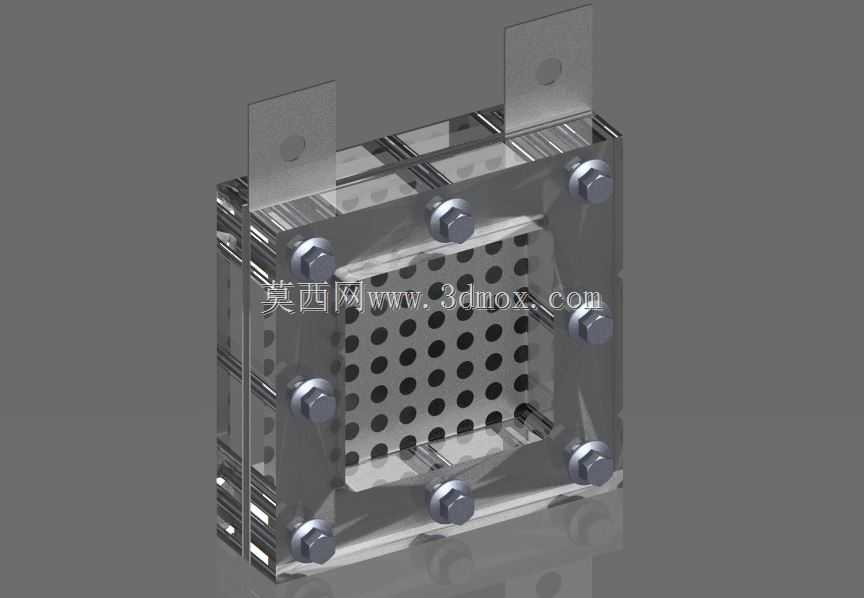

　　同时兼顾冷却液的流道布置，保证反应过程中产生的热量能够及时被带走，维持电堆工作温度在合理区间。透明材质的观察段设置在端板与反应层之间，可直观观察进气、排水的状态，方便调试阶段排查流道堵塞、积液等问题。各层密封结构采用嵌入式垫片设计，与双极板的密封槽精准配合，在螺栓压紧状态下可同时实现氢气腔、氧气腔、冷却液腔三腔的独立密封，避免出现串气、串液的故障。贯穿螺栓的排布避开了内部流道与集流区域，在提供足够压紧力的同时，不会干扰反应介质的流动与电流的传导。整组结构的外形为规整的长方体，所有外接管路接口都可布置在端板侧面，外围没有突出的尖锐结构，方便在设备内部进行布局安装，适配不同功率等级的小型燃料电池系统集成需求。

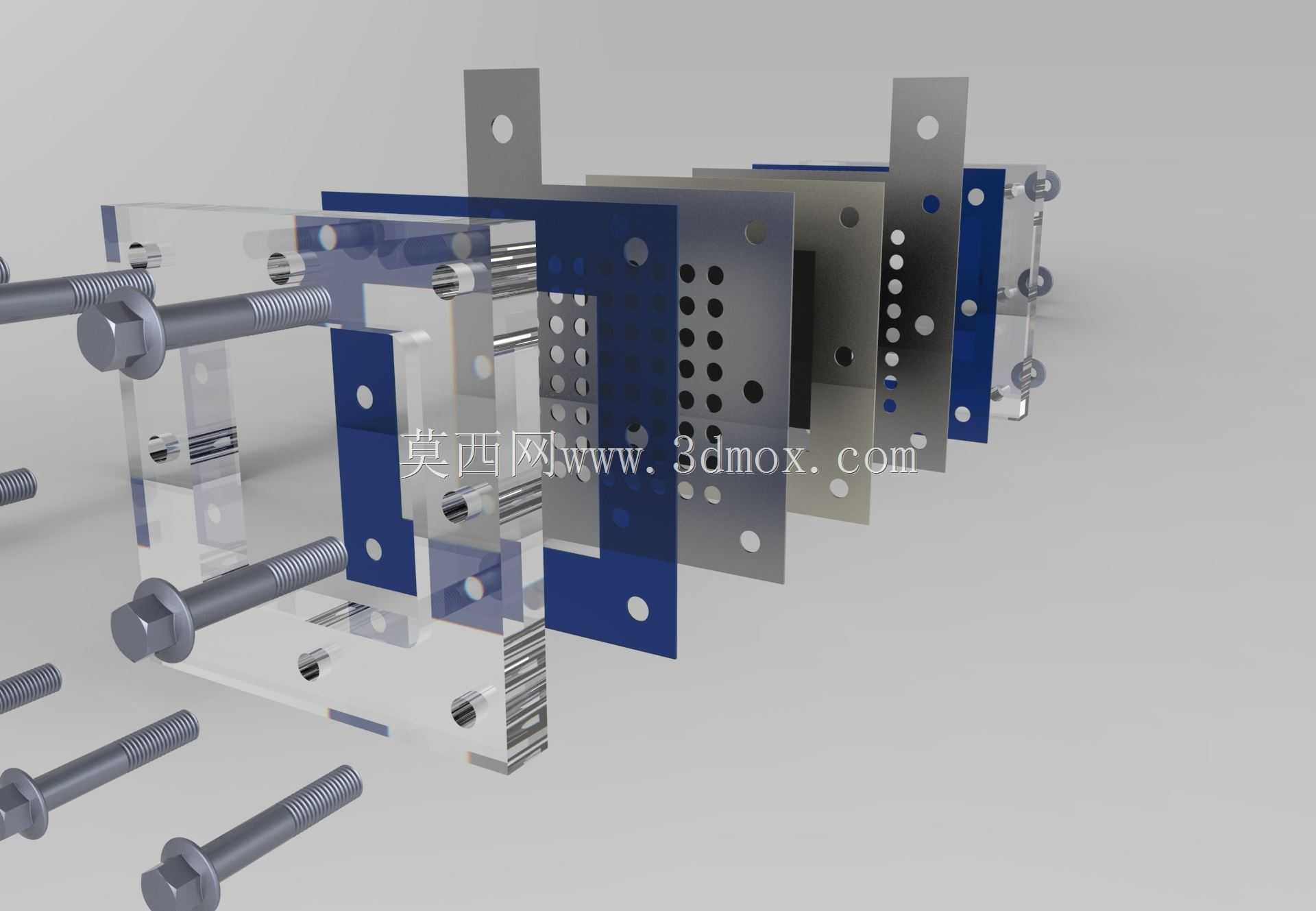

　　设计过程中充分考虑了装配的便利性，所有层叠零件都采用统一的定位基准，装配时不需要复杂的专用工装，沿螺栓穿入方向依次叠放零件后，按对角顺序逐步拧紧螺母即可完成组装，后期维护更换膜电极或者双极板时，拆解与复装的操作难度较低。
