间歇传动用槽轮式间歇运动机构结构

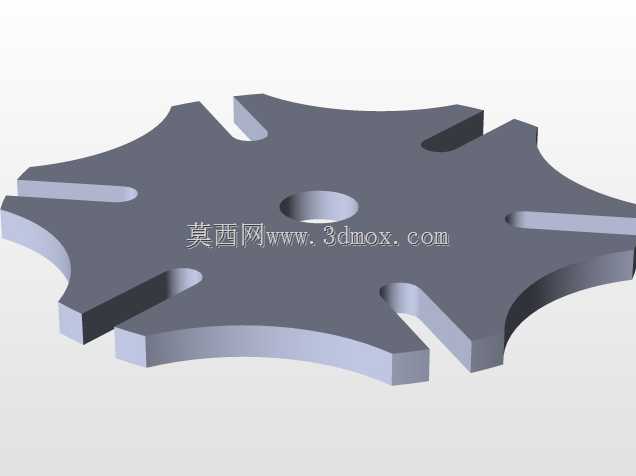

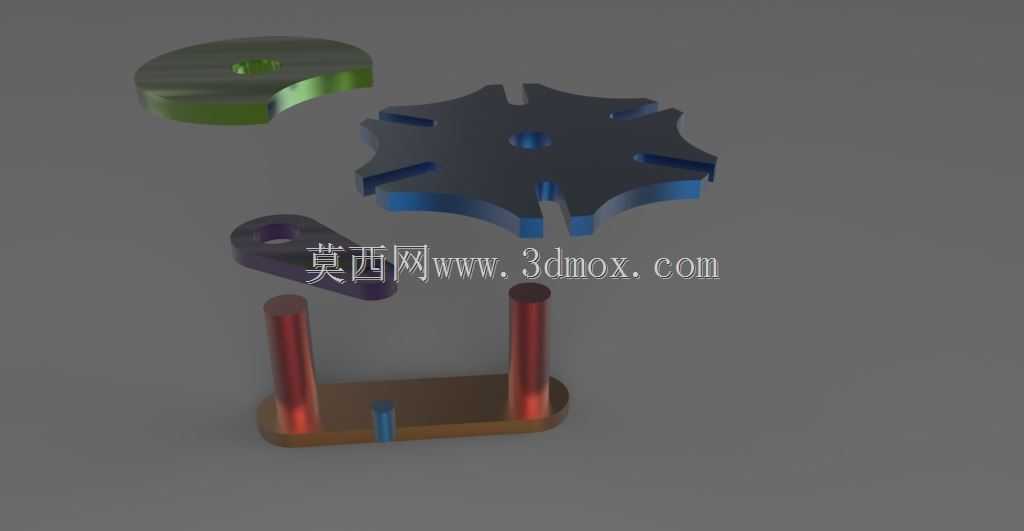

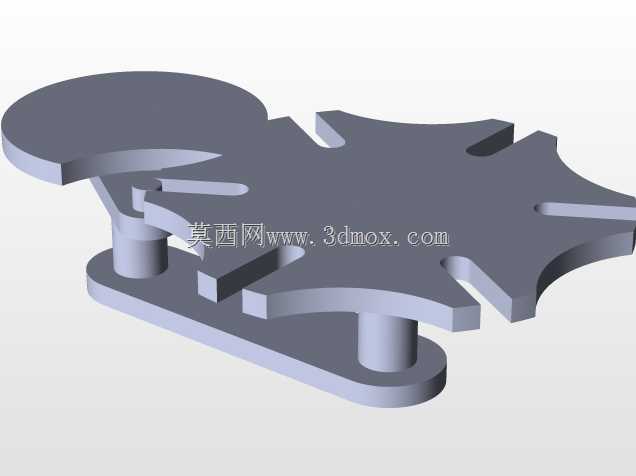

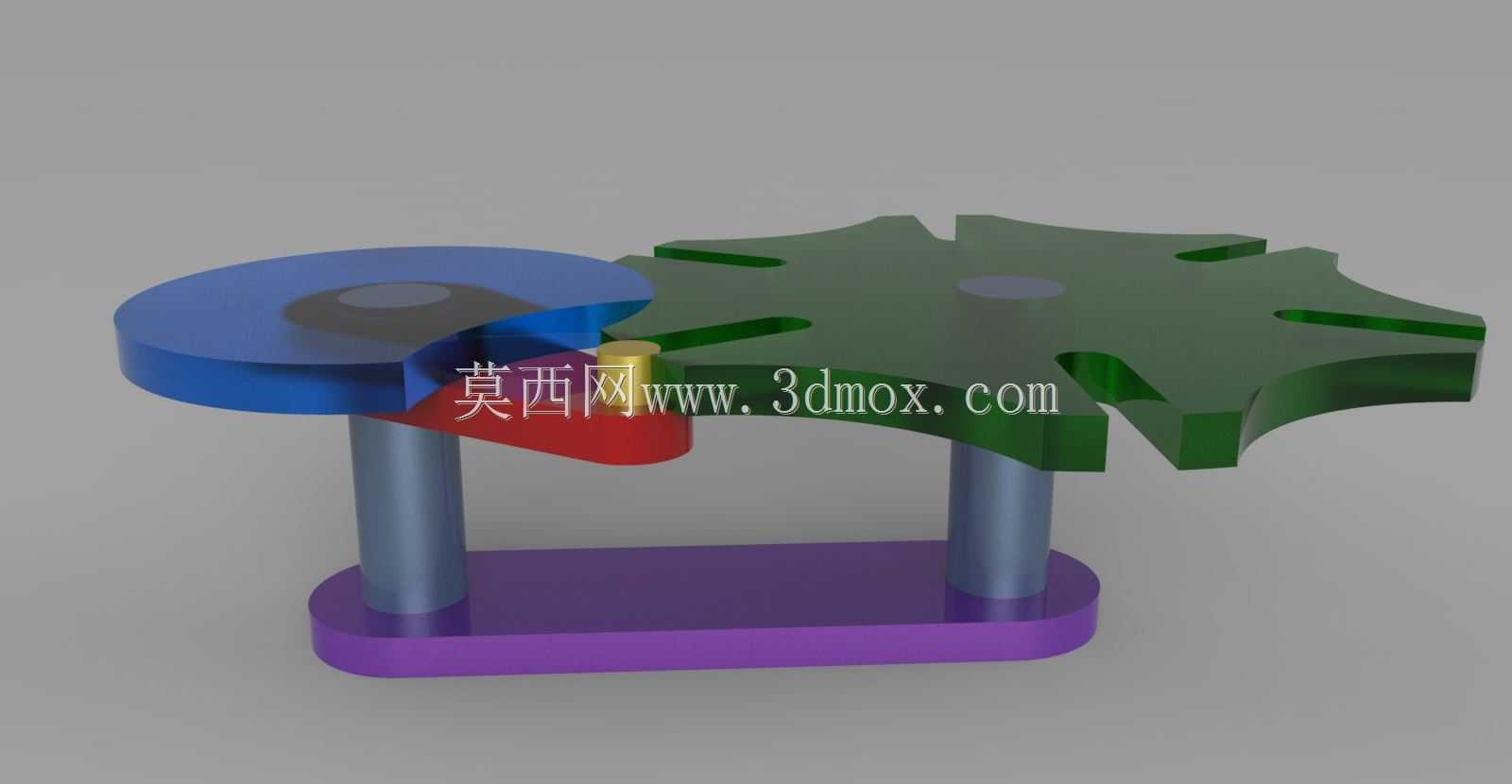

这类间歇传动结构常被用在需要周期性转位、间歇送料的自动化工位上，比如多工位转盘装配线的分度驱动、包装设备的间歇送膜、印刷设备的步进送纸环节，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，实现工位的精准停顿与转位切换，避免连续运转带来的工位定位偏差。从结构组成来看，这套机构包含带圆柱销的主动拨盘、带径向槽的从动槽轮，以及配套的支撑基座与定位锁止弧，主动拨盘连续回转时，圆柱销进入槽轮的径向槽就会带动槽轮转位，当圆柱销脱离径向槽后，拨盘上的锁止弧会和槽轮的凹弧面贴合，把槽轮锁止在固定位置，保证停顿时的工位稳定性，不会因为负载惯性出现窜动。设计这类结构时，首先要根据实际工位的分度数确定槽轮的槽数，常见的4槽、6槽结构分别对应90度、60度的单次转位角度，槽数越少，转位时的角加速度冲击越大，更适合低速轻载的场景，槽数越多运动越平稳，但整体结构尺寸会相应增大，需要结合安装空间做权衡。主动拨盘的圆柱销位置需要精确计算，保证圆柱销进入和脱离径向槽时，槽轮的瞬时角速度为0，避免刚接触时产生刚性冲击，锁止弧的配合间隙要控制在合理范围，间隙过大会导致停顿时槽轮有窜动间隙，间隙过小则会出现运转卡滞，加剧配合面的磨损。安装边界上，主动轴与从动轴的中心距是核心安装参数，直接决定了拨盘和槽轮的啮合状态，两轴需要保证严格的平行度，否则圆柱销和槽壁会出现偏磨，大幅缩短机构使用寿命，基座的安装孔位需要对应轴系的支撑轴承座位置，保证轴系运转时的支撑刚度，避免高速运转时出现振动。这套结构的从动槽轮输出端可以直接连接工位转盘、送料辊等执行部件，不需要额外添加分度控制元件，依靠纯机械结构就能实现固定节拍的间歇运动，相比伺服电机搭配减速机的分度方案，结构更简单、成本更低，在固定节拍的中低速自动化设备中应用十分广泛，设计时还要注意槽轮的槽口倒角处理，减少圆柱销进入槽口时的碰撞磨损，主动拨盘要做动平衡处理，降低连续运转时的振动量。
