适配12mm激光器的四轴可调激光支架

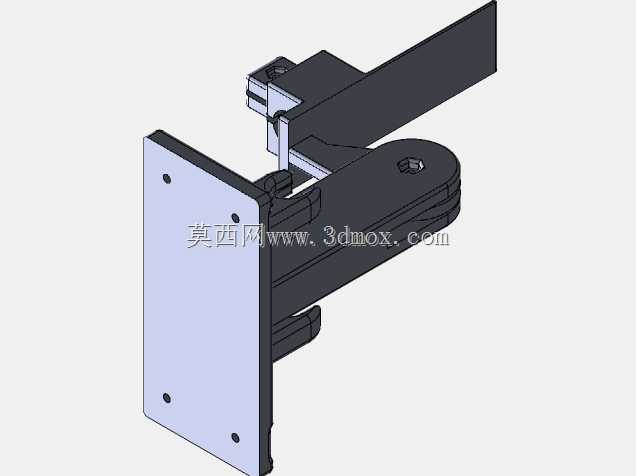

在工业激光打标、视觉定位、实验光路搭建、小型激光加工设备的装配场景中，激光发射端的固定与角度调节直接决定光路精度，这款适配直径12mm激光器的四轴支架，正是针对这类场景的安装需求设计的结构件。从实际使用的角度出发，支架首先要满足激光器的可靠夹持，夹持位做了适配12mm圆柱面的圆弧抱紧结构，抱紧间隙预留了微调量，既可以保证装入激光器后不会出现径向窜动，也能避免抱紧力过大挤压激光器外壳损伤内部光学元件。四轴调节结构是这款支架的核心设计点，四个调节轴分别对应水平偏转、俯仰角度、轴向旋转、前后位移四个维度的调整需求，每个调节轴都设置了锁紧结构，调整到位后可以通过锁紧件固定位置，避免设备运行过程中振动导致光路偏移。设计过程中优先考虑了安装边界的适配性，支架底部的安装孔位采用通用的孔距规格，可以直接固定在标准光学平板、设备安装台面或者铝型材框架上，不需要额外加工转接板，整体外形尺寸控制紧凑，不会占用过多的设备内部安装空间，在多光路并排布置的场景下也能灵活排布，不会出现相邻支架干涉的问题。从结构强度角度考虑，支架的受力部位做了加厚处理，调节部位的壁厚满足频繁调整的刚度需求，不会因为多次调节出现结构变形导致调节精度下降，各个活动关节的配合间隙控制在合理范围，既保证调节时的顺滑度，也不会出现空程差影响角度调整的准确性。在实际选型使用时，这款支架可以适配常见的12mm直径点状、一字线、十字线激光器，广泛用在自动化设备的来料定位、激光打标设备的光路校准、教学实验平台的光路搭建、小型雕刻设备的激光头固定等场景，相比固定式的激光安装座，四轴可调的结构可以大幅降低光路校准的难度，不需要在安装时反复打磨垫片调整角度，只需要通过四个轴的配合调节就能快速将激光投射位置调整到目标点位，有效缩短设备的装配调试周期。支架的各个连接部位都做了圆角过渡处理，没有尖锐的棱角，装配过程中不会划伤操作人员，也不会刮伤相邻的线材或者其他零部件，外露的调节件都采用标准的紧固件规格，后期维护更换时不需要配备特殊工具，用常规的内六角扳手就能完成调节和锁紧操作。
